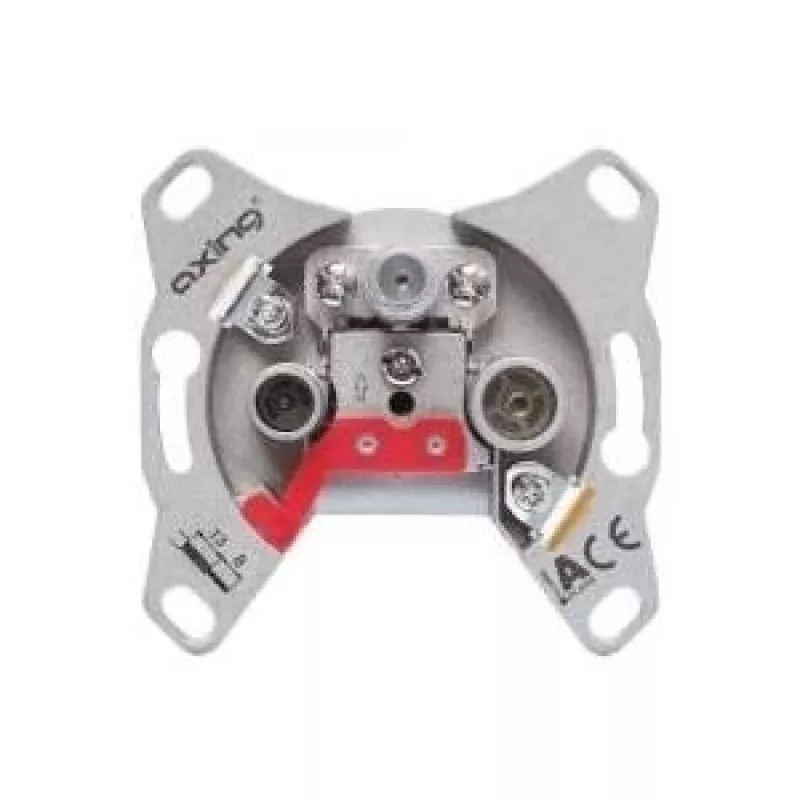

Steckdose Typ F Axing SSD00507

Die Axing SSD00507 ist eine Steckdose Typ F, die für die Satelliten- und terrestrische Signalverteilung konzipiert ist. Sie verfügt über eine Abzweigdämpfung von 7 dB, unterstützt Rückkanalfrequenzen von 5 bis 65 MHz und ist kompatibel mit Unicable I (EN50494) und Unicable II (EN50607) Systemen. Die Steckdose ist in Grau gehalten, hat verlängerte F-Buchsen und eine Oberflächengewinde-Ausführung und ist kompakt mit 68 × 39 × 68 mm bemessen.

Vorteile

Die Steckdose bietet eine definierte Abzweigdämpfung von 7 dB für vorhersehbare Signaldämpfung, Kompatibilität sowohl mit Unicable I- als auch Unicable II-Standards und Unterstützung für Rückkanalbetrieb im Bereich 5–65 MHz. Ihre verlängerten F-Buchsen erleichtern den Kabelanschluss, und die vorgegebene Abisolierlänge (8/13 mm) gewährleistet konsistente Installationsergebnisse. Die CE-Zertifizierung bestätigt die Konformität mit den geltenden Sicherheitsrichtlinien.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie es auf die angegebenen Längen abisolieren (8 mm für das Dielektrikum, 13 mm insgesamt je nach Anwendung) und schließen Sie es an die verlängerten F-Buchsen an, wobei Sie auf festen Sitz achten. Montieren Sie die Steckdose an der gewünschten Aufputzstelle und achten Sie dabei auf korrekte Polarität und Erdung gemäß den örtlichen Vorschriften und dem restlichen Multischalter- oder Verteilsystem. Überprüfen Sie die Kompatibilität mit dem verwendeten Unicable-System und führen Sie die Rückkanalverkabelung zur Unterstützung von 5–65-MHz-Signalen.

Empfehlungen

Für zuverlässige Leistung verwenden Sie hochwertige Koaxialkabel und Steckverbinder, halten Sie die angegebenen Abisolierlängen ein und bestätigen Sie vor der Installation die Unicable-Kompatibilität. Beachten Sie die örtlichen Elektro- und HF-Installationsnormen und führen Sie nach der Montage Signalpegeltests durch.
