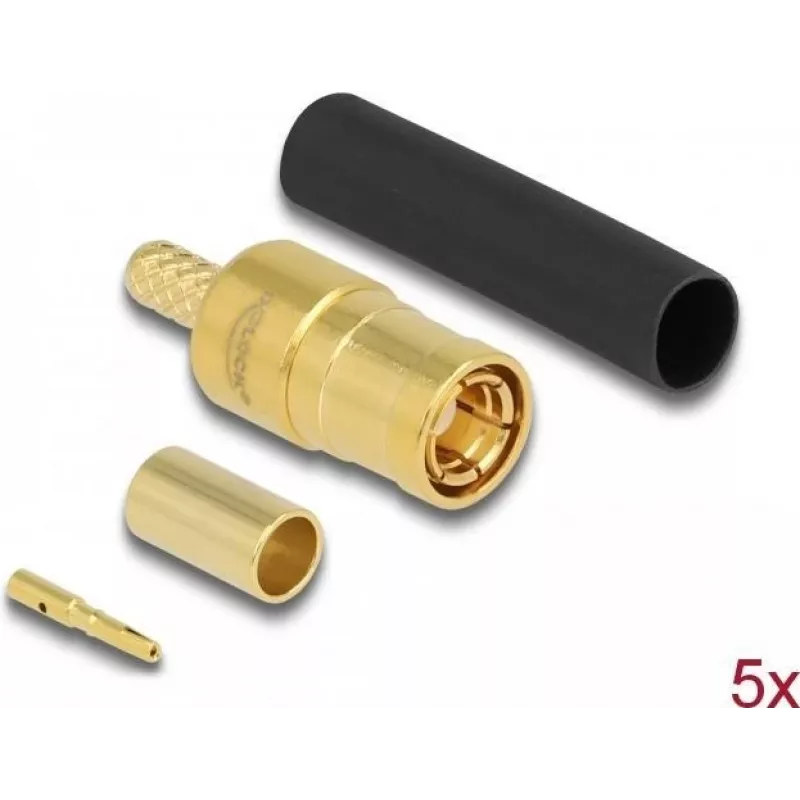

SMB-Stecker zum Crimpen RG-174 / RG-316 DeLOCK 90040

Der DeLOCK SMB-Stecker zum Crimpen von RG-174- und RG-316-Kabeln ist ein männlicher Hochfrequenzstecker, der in Fünferpackungen geliefert wird. Er misst 7 mm in der Breite, 18,2 mm in der Tiefe und 7 mm in der Höhe. Ein passender Schrumpfschlauch ist im Lieferumfang enthalten, um den Kabelabschluss zu schützen und zu vollenden, wodurch er sich für die Erstellung zuverlässiger HF-Verbindungen in kleinen Koaxialinstallationen eignet.

Vorteile

Der Stecker ist sowohl mit RG-174- als auch mit RG-316-Kabeltypen kompatibel und wird mit einem Schrumpfschlauch für verbesserte Zugentlastung und Isolierung geliefert. Seine kompakten Abmessungen ermöglichen den Einsatz auf engstem Raum, und das Crimp-Design ermöglicht einen gleichmäßigen mechanischen und elektrischen Kontakt bei korrekter Installation. Wird als Fünferpackung geliefert, um mehrere Anschlüsse abzudecken.

Geeignet für

Wichtige Spezifikationen

Anwendung

Bereiten Sie das RG-174- oder RG-316-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für SMB-Crimp-Anschlüsse empfohlenen Längen abisolieren. Schieben Sie den mitgelieferten Schrumpfschlauch vor der Montage auf das Kabel. Führen Sie das vorbereitete Kabel in den SMB-Stecker ein und führen Sie den Crimpvorgang mit dem entsprechenden Crimpwerkzeug für Stecker- und Kabelgröße durch. Positionieren Sie nach dem Crimpen den Schrumpfschlauch über dem Abschluss und erhitzen Sie ihn, um ihn zu schrumpfen und so Isolierung und Zugentlastung zu gewährleisten.

Empfehlungen

Verwenden Sie ein Crimpwerkzeug der richtigen Größe und befolgen Sie die vom Hersteller empfohlenen Abisolier-/Crimpmaße für RG-174 und RG-316, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Erhitzen Sie den Schrumpfschlauch gleichmäßig und vermeiden Sie übermäßige Kraft auf den abgeschlossenen Stecker während der Installation.
