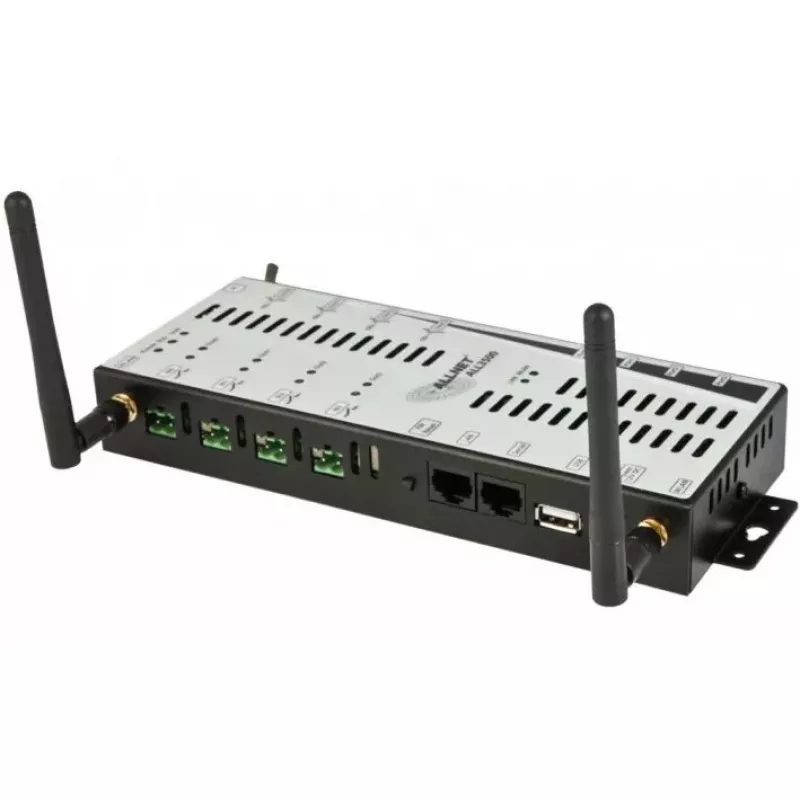

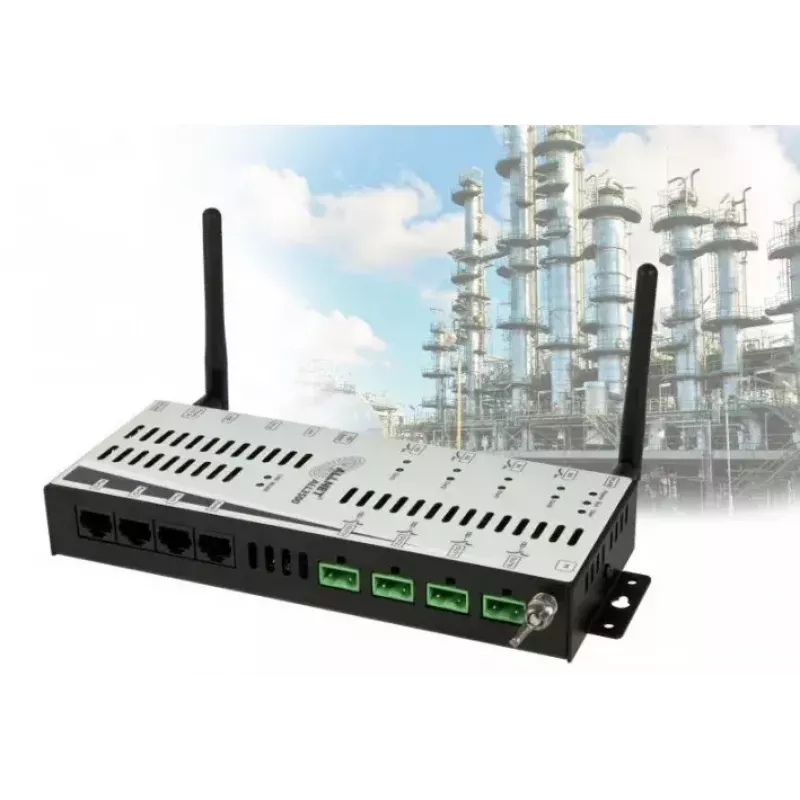

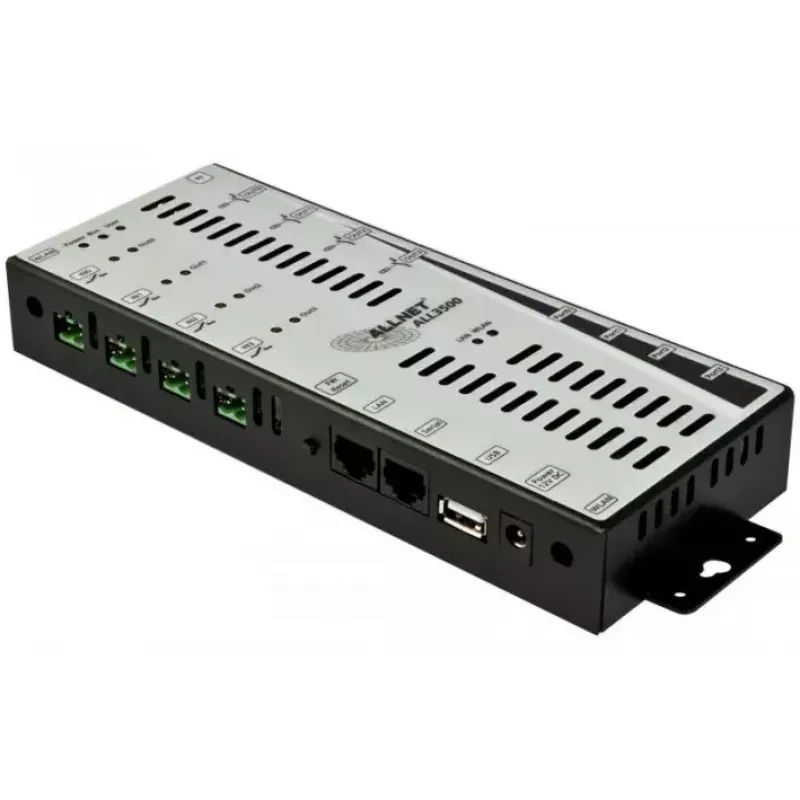

Smart Home Zentraleinheit ALLNET ALL3500

Die ALLNET ALL3500 Smart Home Zentraleinheit ist eine Einstiegsplattform für die Hausautomation, die kabelgebundene und drahtlose Konnektivität mit einer GNU/Linux-basierten Firmware kombiniert. Basierend auf der ALL5002-CPU-Platine unterstützt die ALL3500 die Integration zusätzlicher ALLNET-Module aus der ALL3000/4000/5000-Serie und bietet Web- und XML-Schnittstellen für Fernzugriff, Konfiguration und Integration in übergeordnete Systeme.

Vorteile

Das Gerät bietet ein kompaktes, kosteneffizientes Design mit vier Relaisausgängen, vier Sensor-/Aktoranschlüssen und vier Kontakteingängen. Es unterstützt den Zugriff über Ethernet und integriertes Wi‑Fi und verfügt über eine XML-Schnittstelle für automatische Datenabfrage und Steuerung. Module werden über einen I2C-ähnlichen Bus mit Standard-RJ45/Cat5-Verkabelung von bis zu 100 m angeschlossen, wobei die Stromversorgung von der CPU-Platine erfolgt. Ein USB-Anschluss ermöglicht die Integration externer Funktechnologien wie Plugwise und EnOcean.

Geeignet für

• Temperatur- und Feuchtigkeitsüberwachung in HACCP- und Alarmszenarien
• Raumklimaregelung mit Heizungs- und Befeuchtungssteuerung
• Gas-, Hochwasser- oder Rauchmeldererkennung und automatisierte Reaktion
• Zeit- und feuchtigkeitsgesteuerte Gartenbewässerung
• Verbrauchsbasierte Steuerung mit externen Stromzählern (z. B. ALL4950)
• Integration in SNMP- oder XML-basierte Überwachungssysteme

Wichtige Spezifikationen

• Modell: ALLNET ALL3500
• CPU-Platine: ALL5002, GNU/Linux-Firmware
• Netzwerk: Fast Ethernet, Wi‑Fi 802.11b/g/n
• Schnittstellen: 4 Relaisausgänge, 4 Sensor-/Aktoranschlüsse, 4 Kontakteingänge, USB, XML-Schnittstelle
• Verkabelung: RJ45/Cat5 (I2C-ähnlicher Bus) bis zu 100 m pro Modul
• Stromversorgung: Eingang 100–240 V, max. Verbrauch 5 W (laut Produktdaten)
• Abmessungen (B×T×H): 220,4 × 80 × 30 mm (Metallgehäuse)
• Zertifizierungen: RoHS-konform

Anwendung

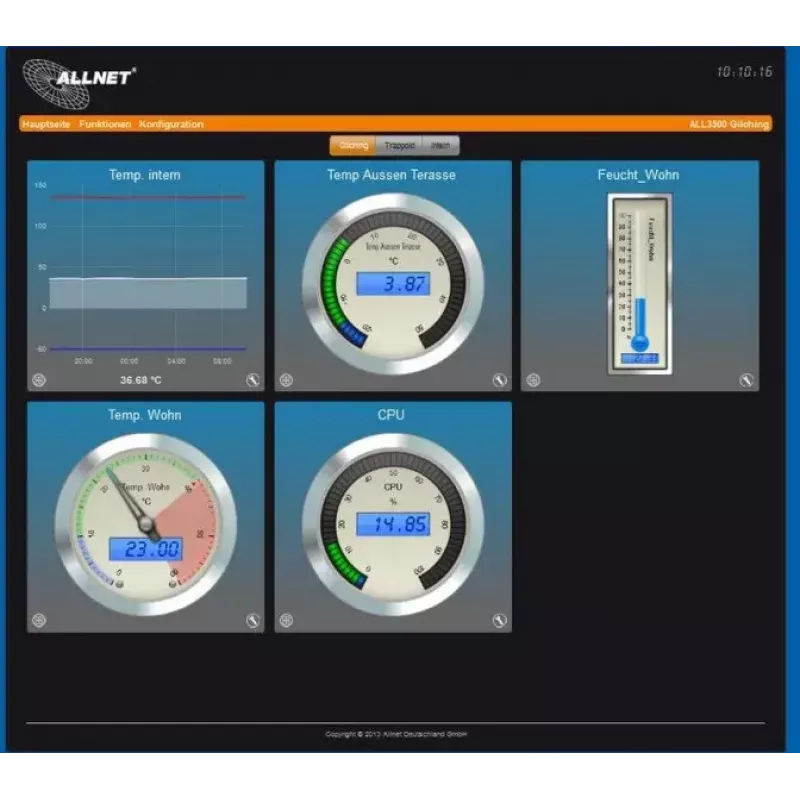

Installieren Sie die ALL3500 an einem netzwerkfähigen Standort und verbinden Sie sie per Ethernet mit Ihrem LAN oder nutzen Sie das integrierte Wi‑Fi. Schließen Sie Sensoren, Aktoren oder Module an den vier Sensoranschlüssen an und verkabeln Sie externe Module mit Standard-RJ45/Cat5-Kabeln (bis zu 100 m). Verwenden Sie die Weboberfläche, um Werte auszulesen, Einstellungen zu konfigurieren und Relais manuell oder nach Zeitplan zu bedienen. Für die automatisierte Integration nutzen Sie die XML-Schnittstelle, um Messdaten abzurufen und Steuerbefehle von externer Software oder Überwachungssystemen zu senden.

Empfehlungen

Platzieren Sie die Zentraleinheit an einem trockenen, belüfteten Ort mit stabilem Netzwerkzugang. Verwenden Sie hochwertige Cat5/Cat5e-Kabel für die Modulverbindungen und stellen Sie sicher, dass die Modulplatzierung innerhalb der 100-m-Kabelgrenze liegt. Bestätigen Sie bei der Integration von Funksensoren über USB die Kompatibilität (unterstützte Beispiele: Plugwise, EnOcean) und halten Sie die Firmware für Sicherheit und Interoperabilität auf dem neuesten Stand.
