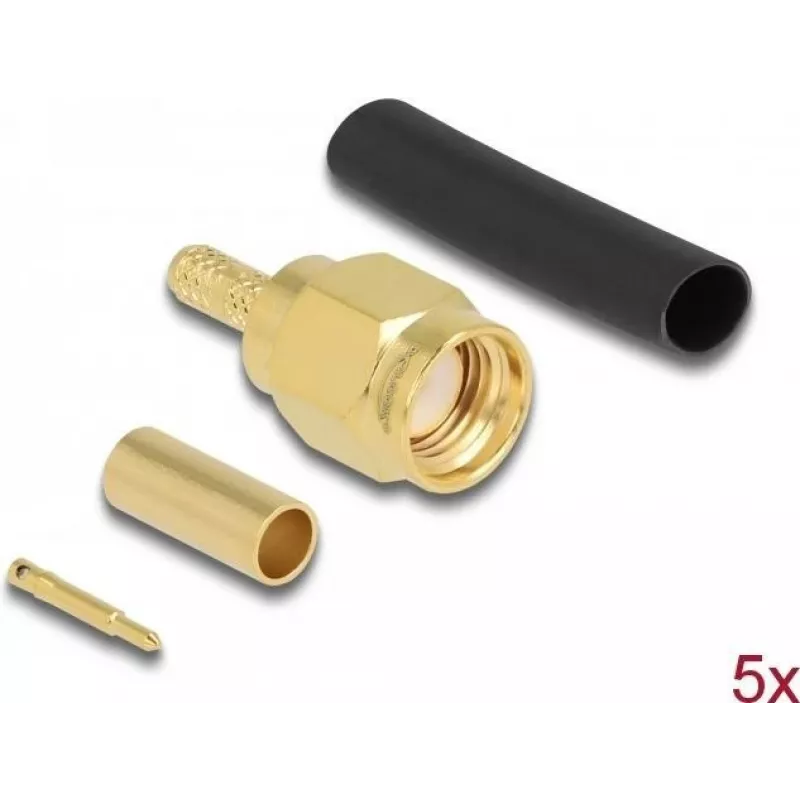

SMA-Stecker zum Crimpen RG-174/RG-316 DeLOCK 90034

Der DeLOCK SMA-Stecker zum Crimpen von RG-174- und RG-316-Kabeln wird mit einem passenden Schrumpfschlauch geliefert und ist zum Verbinden von Komponenten in der Hochfrequenztechnik bestimmt. Er verfügt über vergoldete Kontakte und eine charakteristische Impedanz von 50 Ω. Der kompakte Steckverbinder misst 8 mm × 18 mm × 8 mm und wird in Fünferpackungen verkauft. So erhält man mehrere Steckverbinder für Installations- oder Reparaturarbeiten.

Vorteile

Vergoldete Kontakte gewährleisten zuverlässige elektrische Leitfähigkeit und Korrosionsbeständigkeit. Der mitgelieferte Schrumpfschlauch sorgt für Zugentlastung und schützt den Kabelabschluss für eine saubere, dauerhafte Ausführung. Die Impedanz von 50 Ω passt zu Standard-HF-Systemen, während die geringen Abmessungen den Steckverbinder für platzbeschränkte Baugruppen geeignet machen. Die Lieferung von fünf Steckverbindern pro Packung reduziert die Notwendigkeit, für mehrere Installationen Einzelstücke zu kaufen.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das RG-174- oder RG-316-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für die SMA-Crimphülse und den Mittelstift erforderlichen Längen abisolieren. Führen Sie den Innenleiter in den vergoldeten Kontakt ein und crimpen Sie gemäß der Spezifikation des Crimpwerkzeugs des Steckverbinderherstellers. Schieben Sie die Hülse über das vorbereitete Geflecht, crimpen Sie die Hülse, um das Geflecht zu sichern, und löten oder sichern Sie den Mittelkontakt falls erforderlich. Positionieren Sie den bereitgestellten Schrumpfschlauch über dem Abschluss und erhitzen Sie ihn zum Schrumpfen, wodurch Zugentlastung und Umweltschutz geschaffen werden.
