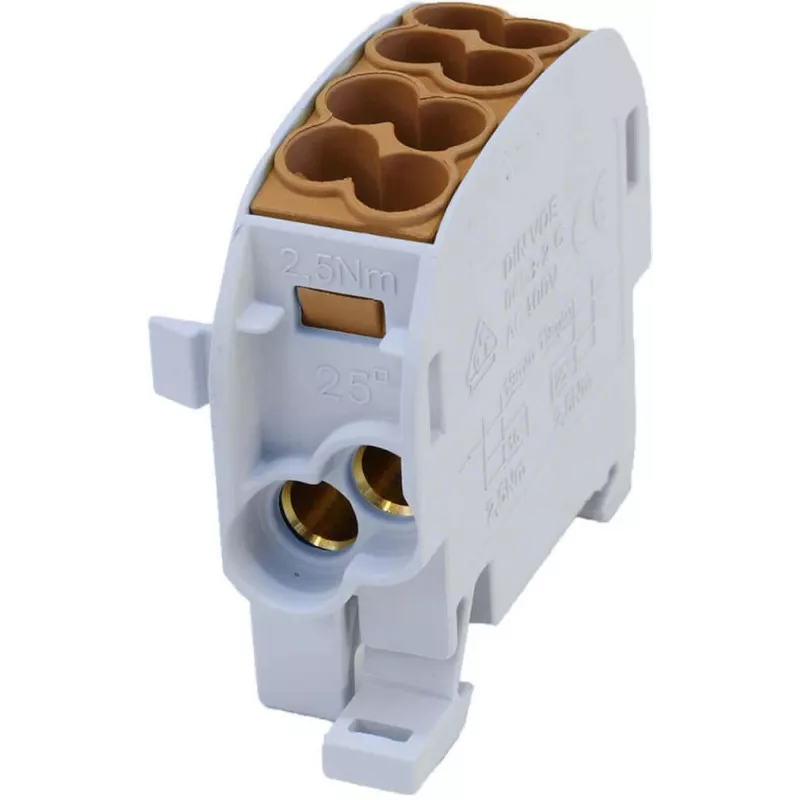

SIMET SCB 25 Al/Cu 80A 1-poliger Abzweigverteilerblock braun 81501015

Verteilerblöcke sind oft der Schwachpunkt in elektrischen Installationen, wenn gemischte Aluminium- und Kupferleiter Korrosion und lose Verbindungen verursachen. Der SIMET SCB 25 Al/Cu 80A 1-polige Abzweig-Verteilerblock löst dieses Problem, indem er eine zuverlässige, korrosionsbeständige Verbindung zum Abzweigen einer 25 mm² Hauptleitung in vier kleinere Stromkreise bietet – alles in einem kompakten, Hutschienen-geeigneten Gehäuse.

Für wen ist er geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die eine sichere und effiziente Möglichkeit zur Stromverteilung in industriellen Steuerungsschränken, Verteilerkästen oder Gebäudeinstallationen benötigen. Besonders wertvoll ist er dort, wo Aluminium- und Kupferleiter ohne Risiko galvanischer Korrosion verbunden werden müssen.

Hauptmerkmale

• Einpolige Ausführung mit einem Haupteingang für 25 mm² Leiter und vier Abgangsklemmen für 1,5–10 mm² Leitungen
• Kompatibel mit Aluminium- und Kupferleitern dank spezieller Kontaktpaste und Konstruktion
• Hoher Nennstrom von 80 A und Nennspannung bis 690 V AC, geeignet für anspruchsvolle Anwendungen
• Robuste Isolierung aus Polyamid (PA6) in Braun zur einfachen Identifikation
• Vielseitige Montage: aufschnappbar auf 35 mm Hutschiene oder direkte Schraubbefestigung
• Schutzart IP20, für den Einsatz in Gehäusen vorgesehen
• Entspricht EN 60947-7-1 für Reihenklemmen

Technische Daten

• Produkttyp: Abzweig-Verteilerblock
• Polzahl: 1
• Hauptleitereingang: 1 x 25 mm²
• Abgangsleiterausgänge: 4 x 1,5–10 mm²
• Leitermaterial-Kompatibilität: Aluminium (Al) / Kupfer (Cu)
• Bemessungsstrom (In): 80 A
• Bemessungsspannung (Un): 690 V AC
• Isolationsspannung (Ui): 1000 V AC
• Montageart: Hutschiene (TS35) / Schraubbefestigung
• Klemmentyp: Schraubklemmen
• Isolierstoff: Polyamid (PA6)
• Farbe: Braun
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +70°C
• Kurzschlussstrom (Icw): 3 kA (1s)
• Normen: EN 60947-7-1

Tipps

Für beste Ergebnisse die beiliegende Kontaktpaste auf Aluminiumleiter auftragen, bevor die Schrauben angezogen werden, um eine dauerhafte, niederohmige Verbindung zu gewährleisten. Den Block auf einer Hutschiene in einem Gehäuse montieren, um den IP20-Schutz zu erhalten und eine ordentliche Verdrahtung zu ermöglichen.
