Signalverteiler TechniSat 0022/3111 75 Ω 5 - 2400 MHz

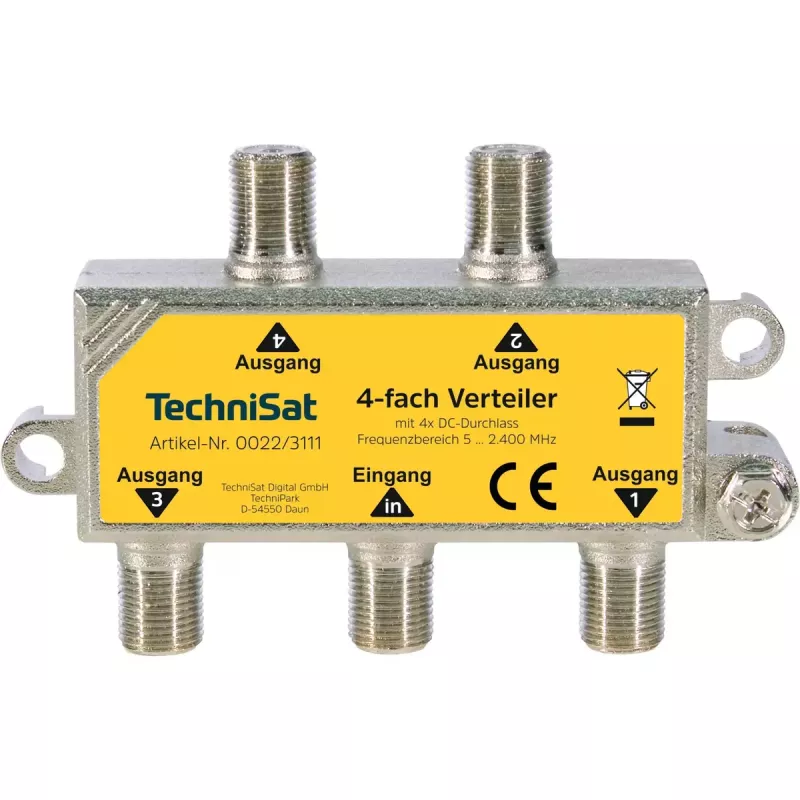

Der TechniSat 0022/3111 Signalverteiler ist ein kompaktes passives Gerät zur Verteilung von HF-Signalen mit 75 Ω Impedanz. Er unterstützt einen breiten Frequenzbereich und ermöglicht eine zuverlässige Aufteilung kombinierter terrestrischer und Satelliten-Zwischenfrequenzsignale über F-Steckverbinder an Ein- und Ausgängen. Das Gerät eignet sich für den Einsatz im Heim- und Kleininstallationsbereich, wo eine Signalverteilung auf mehrere Empfänger erforderlich ist.

Vorteile

Der Verteiler deckt einen breiten Frequenzbereich ab und verwendet standardmäßige 75-Ω-F-Steckverbinder für Kompatibilität mit gängigen Koaxialinstallationen. Sein kompaktes Format (85 mm x 18 mm x 85 mm) ermöglicht eine flexible Platzierung in Geräteracks oder hinter Geräten. Die 2- und 4-Wege-Varianten verfügen über einen unidirektionalen DC-Durchlass an einem Ausgang, um die Fernspeisung eines LNBs bei gleichzeitiger Signalverteilung zu ermöglichen.

Geeignet für

• Verteilung kombinierter terrestrischer und Satelliten-ZF-Signale auf mehrere Empfänger
• Heim- und Kleininstallationen, die 75-Ω-Verteiler erfordern
• Installationen, bei denen ein LNB über das Kabel gespeist werden muss (2- und 4-Wege-Modelle)

Wichtige technische Daten

• Marke: TECHNISAT
• Modell / MPN: 0022/3111
• EAN: 4019588223110
• Impedanz: 75 Ω
• Frequenzbereich: 5 – 2400 MHz
• Abmessungen: 85 mm x 18 mm x 85 mm
• Anschlüsse: F-Typ-Eingang und -Ausgänge

Verwendung

Verbinden Sie die eingehende Koaxialleitung mit dem Eingang des Verteilers über den F-Stecker. Schließen Sie die Empfängerkabel an die Ausgangs-F-Stecker an. Wenn Sie ein 2- oder 4-Wege-Modell mit unidirektionalem DC-Durchlass verwenden, stellen Sie sicher, dass das LNB mit dem gespeisten Ausgang verbunden ist und dass die Stromquelle (Empfänger oder externes Netzteil) die DC-Einspeisung zulässt. Überprüfen Sie nach den Anschlüssen die Signalpegel an jedem Empfänger und verwenden Sie bei Bedarf Inline-Dämpfungsglieder, um die Signalstärke zwischen den Ausgängen auszugleichen.

Empfehlungen

Installieren Sie den Verteiler an einem trockenen, belüfteten Ort, fern von starken elektromagnetischen Störungen. Verwenden Sie hochwertige Koaxialkabel und ziehen Sie die F-Stecker fest an, um die Signalintegrität zu erhalten. Vermeiden Sie es, mehrere passive Verteiler ohne Signalverstärkung hintereinander zu schalten, um übermäßige Verluste zu verhindern.
