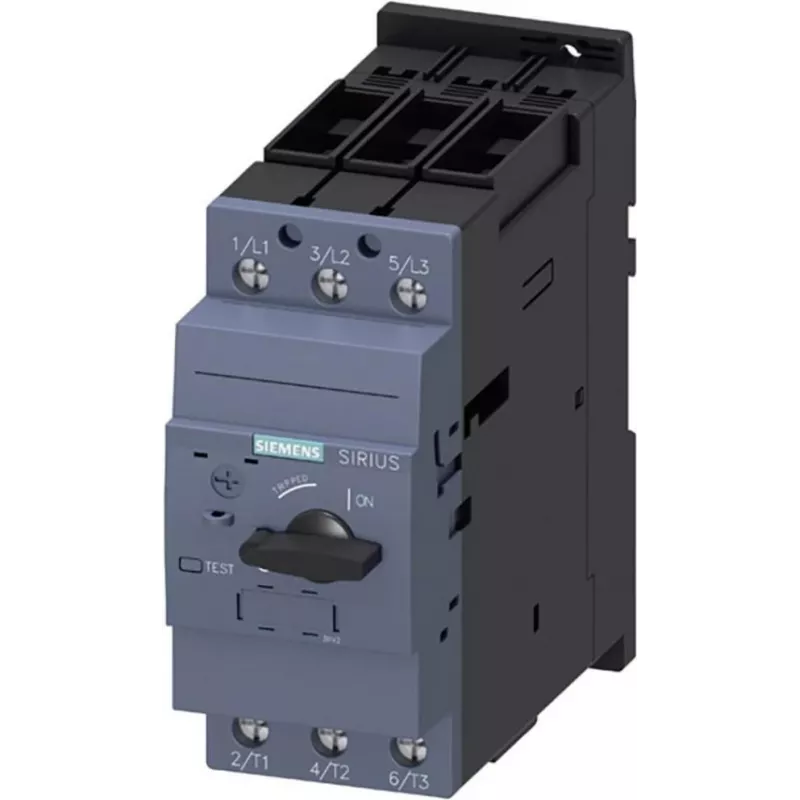

Siemens SIRIUS 3RV2 Motorschutzschalter 3RV2031-4PA10, 3-polig, 28-32 A, 690 V AC, Klasse 10, Schraubklemmen

Motorschutz kann ein Schwachpunkt in industriellen Anlagen sein – thermische Überlastungen und Kurzschlüsse verursachen kostspielige Ausfallzeiten und Geräteschäden. Der Siemens SIRIUS 3RV2 Motorschutzschalter (MSP) schließt diese Lücke, indem er einen Leistungsschalter und ein thermisches Überlastrelais in einem kompakten, DIN-schienenmontierbaren Gerät vereint. Der 3RV2031-4PA10 ist ein 3-poliges Gerät der Klasse 10 mit einstellbarem thermischem Auslöser von 28 bis 32 A und festem magnetischem Auslöser bei 416 A, ausgelegt für Betriebsspannungen bis 690 V AC. Er bietet zuverlässigen Schutz für Drehstrommotoren in anspruchsvollen Umgebungen.

Für wen ist es geeignet

Dieser MSP ist für Schaltschrankbauer, Instandhaltungsingenieure und Maschinenhersteller konzipiert, die ein platzsparendes, leistungsstarkes Schutzgerät für Standard-Drehstrommotoren bis 32 A benötigen. Er ist ideal für industrielle Schaltschränke, Pumpstationen, Fördersysteme und HLK-Anwendungen, bei denen zuverlässiger Motorschutz und schnelle Fehlerisolierung unerlässlich sind.

Hauptmerkmale

• Kombinierter Kurzschluss- und Überlastschutz in einem einzigen 45 mm breiten Modul
• Einstellbare thermische Auslösung von 28 bis 32 A zur Anpassung an den Motor-Nennstrom
• Fester magnetischer Auslöser bei 416 A für sofortige Kurzschlussreaktion
• Auslösecharakteristik Klasse 10 für normale Motoranlaufbedingungen
• Hohes Schaltvermögen: 50 kA bei 400 V AC
• Bemessungsisolationsspannung 690 V, Stoßspannungsfestigkeit 6 kV
• Schraubklemmen für sichere, wartungsfreundliche Verdrahtung
• Montage auf Standard-35-mm-DIN-Schiene oder Schraubbefestigung
• IP20-Schutz an der Frontseite; geeignet für geschlossene Schaltschränke
• Lange Lebensdauer: 100.000 elektrische und 10.000.000 mechanische Schaltspiele

Technische Daten

• Marke: Siemens
• Serie: SIRIUS 3RV2
• Baureihe: S0
• Polzahl: 3
• Einstellbarer Strombereich: 28 – 32 A
• Unverzögerter Kurzschlussauslöser: 416 A
• Bemessungsbetriebsspannung Ue: 690 V AC
• Bemessungsisolationsspannung Ui: 690 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Kurzschlussausschaltvermögen Icu bei 400 V AC: 50 kA
• Auslöseklasse: Klasse 10
• Überlastauslöser: thermisch
• Kurzschlussauslöser: magnetisch
• Montage: 35-mm-DIN-Schiene oder Schraubbefestigung
• Anschluss: Schraubklemmen
• Schutzart: IP20 (Front)
• Umgebungstemperatur im Betrieb: -20 °C bis +60 °C
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Produkttyp: Motorschutzschalter / Leistungsschalter

Tipps

Stellen Sie den thermischen Auslöser auf den Nennstrom des Motors gemäß Typenschild ein. Bei Motoren mit hohen Anlaufströmen prüfen Sie, ob die Klasse-10-Charakteristik ein Anlaufen ohne unerwünschte Auslösung ermöglicht. Installieren Sie das Gerät stets in einem geeigneten Gehäuse, um die IP20-Schutzart einzuhalten und vor versehentlicher Berührung zu schützen.
