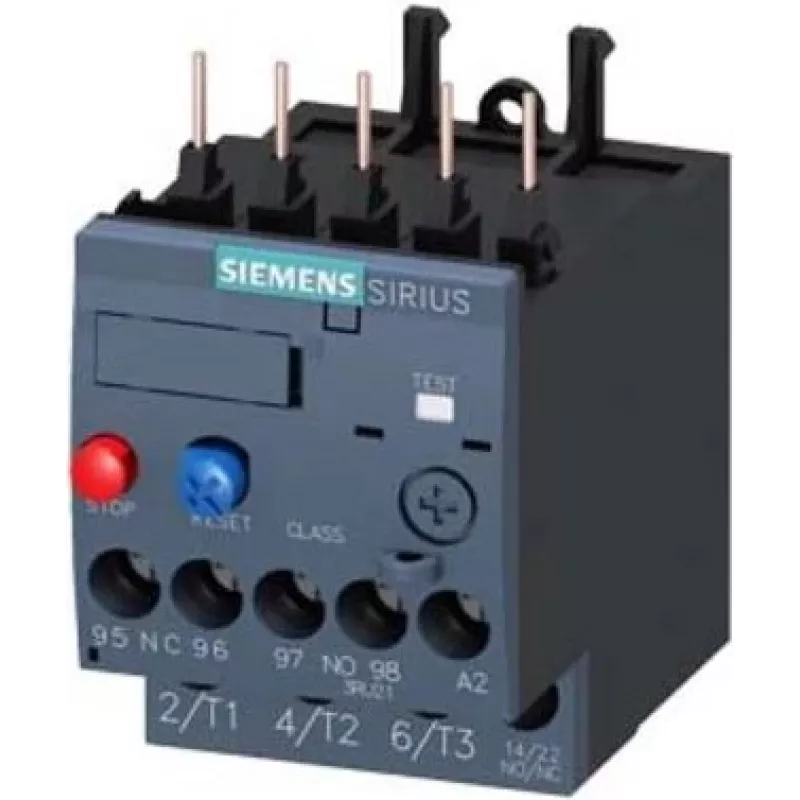

SIEMENS SIRIUS 3RU21161JB0 Thermisches Überlastrelais 7-10 A Klasse 10 S00 Schraubklemmen

Thermisches Überlastrelais aus der SIRIUS 3RU2-Serie, entwickelt für zuverlässigen Motorschutz in industriellen Umgebungen. Mit einem Einstellbereich von 7 bis 10 A und der Auslöseklasse 10 schützt es Drehstrommotoren vor Überlast, Phasenausfall und Asymmetrie, gewährleistet eine lange Lebensdauer und reduziert Ausfallzeiten.

Vorteile

Das Relais bietet direkte Montage an SIRIUS-Schützen oder eigenständige Installation, was die Verdrahtung vereinfacht und Platz im Schaltschrank spart. Seine manuelle/automatische Rücksetzfunktion und Hilfskontakte (1 NO + 1 NC) bieten flexible Steuerungs- und Signaloptionen. Schraubklemmen garantieren sichere, vibrationsfeste Verbindungen, während die Schutzart IP20 und der weite Betriebstemperaturbereich (-20 bis +60 °C) einen zuverlässigen Betrieb unter rauen Bedingungen gewährleisten.

Geeignet für

• Schutz von Drehstrommotoren bis 10 A in industriellen Schaltschränken.
• Anwendungen, die ein schnelles Auslösen bei Überlast (Klasse 10) für Standard-Motorstartbedingungen erfordern.
• Integration mit SIRIUS 3RT-Schützen für kompakte Motorstarter.
• Maschinen und Anlagen, bei denen Phasenausfallschutz kritisch ist.

Technische Hauptdaten

• Stromeinstellbereich: 7 - 10 A
• Auslöseklasse: CLASS 10
• Ba Größe: S00, 3-polig
• Bemessungsbetriebsspannung: bis 690 V AC
• Hilfskontakte: 1 NO + 1 NC
• Rücksetzfunktion: manuell und automatisch
• Anschluss: Schraubklemmen (Haupt- und Hilfskontakte)
• Schutzart: IP20
• Normen: IEC 60947-4-1, IEC 60947-5-1

Empfehlungen

Für optimale Leistung kombinieren Sie dieses Relais mit einem SIRIUS 3RT2-Schütz passender Größe. Stellen Sie die korrekte Stromeinstellung entsprechend dem Motor-Nennstrom sicher. Montieren Sie es in einem Gehäuse mit ausreichender Belüftung und Schutz gegen Staub und Feuchtigkeit.
