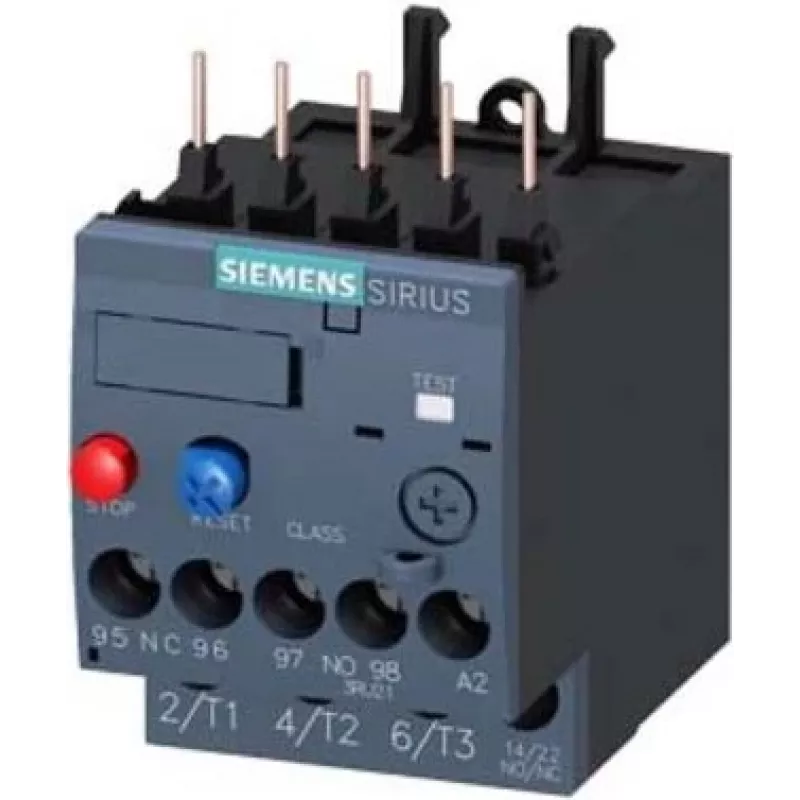

Siemens SIRIUS 3RU2 Thermischer Überlastrelais 0,9-1,25 A, Klasse 10, S00, Schraubklemmen, 1NO+1NC 3RU21160KB0

Motorschutz gegen Überlast und Phasenausfall ist in industriellen Schaltschränken entscheidend. Das Siemens SIRIUS 3RU21160KB0 thermische Überlastrelais bietet zuverlässigen Schutz für Drehstrommotoren mit einem Einstellbereich von 0,9 bis 1,25 A. Es gehört zur SIRIUS 3RU2-Serie und ist für die Direktmontage auf Schützen oder den eigenständigen Einbau konzipiert, was Flexibilität in verschiedenen Anwendungen gewährleistet.

Für wen ist es geeignet

Dieses Relais ist ideal für Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die zuverlässigen Motorschutz auf kompaktem Raum benötigen. Es eignet sich für kleine bis mittlere Maschinen, Fördersysteme, Pumpen und Lüfter, bei denen der Platz begrenzt ist und ein präziser Überlastschutz erforderlich ist.

Hauptmerkmale

• Thermisches Überlastrelais mit einstellbarem Strombereich von 0,9 bis 1,25 A
• Auslösecharakteristik Klasse 10 für normale Motoranlaufbedingungen
• Kompakte Baugröße S00 für platzsparende Installation
• 3-polige Ausführung mit Schraubklemmen für sichere Verdrahtung
• 1 NO + 1 NC Hilfskontakte für Signalisierung und Steuerung
• Manuelle/automatische Rücksetzfunktion für flexiblen Betrieb
• Direktmontage auf Schützen oder eigenständig mit DIN-Schienen-Adapter (Adapter nicht im Lieferumfang enthalten)
• Hohe Bemessungsisolationsspannung bis 690 V für vielseitige Anwendung
• IP20-Schutz für den Einsatz in geschlossenen Schaltschränken
• Entspricht den Normen IEC 60947-4-1 und IEC 60947-5-1

Technische Daten

• Produkttyp: Thermisches Überlastrelais
• Serie: SIRIUS 3RU2
• Strombereich: 0,9 - 1,25 A
• Auslöseklasse: Klasse 10
• Größe: S00
• Polzahl: 3
• Montageart: Direktmontage auf Schütz / eigenständig
• Hilfskontakte: 1 NO + 1 NC
• Anschlussart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Schutzart: IP20
• Umgebungstemperatur (Betrieb): -20 bis +60 °C
• Rücksetzfunktion: Manuell / Automatisch
• Normen: IEC 60947-4-1, IEC 60947-5-1

Tipps

Für optimalen Schutz stellen Sie den Strom-Einstellknopf auf den Vollaststrom des Motors ein. Stellen Sie sicher, dass das Relais in einem sauberen, trockenen Gehäuse montiert ist, um den IP20-Schutz zu gewährleisten. Bei Verwendung der automatischen Rücksetzung prüfen Sie, ob der Steuerkreis unerwartete Neustarts sicher handhaben kann.
