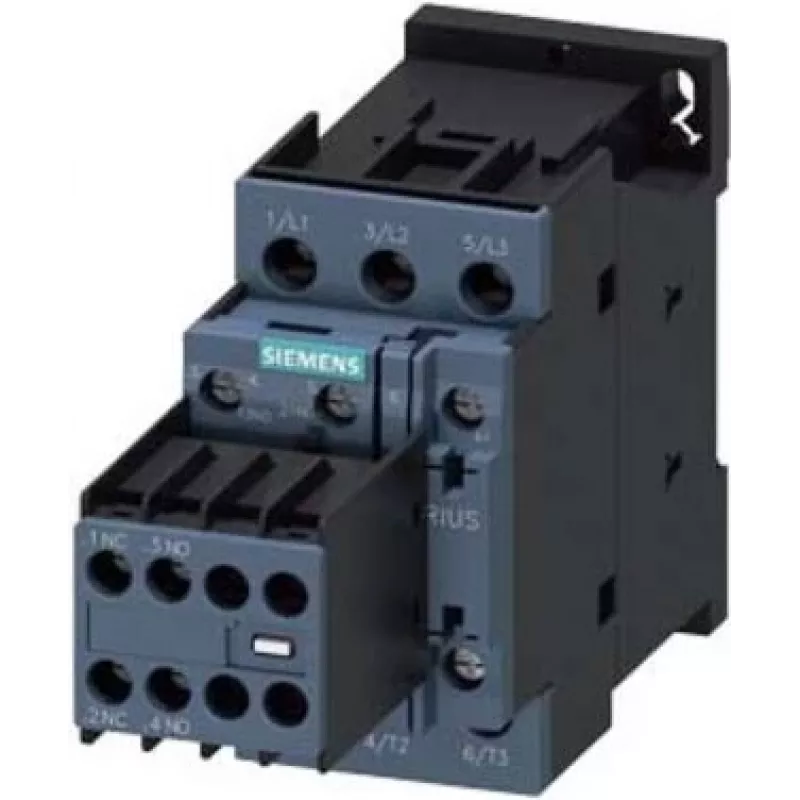

SIEMENS SIRIUS 3RT2028-1AP04 Schütz, 3-polig, 38 A, 230 V AC Spule, 18,5 kW

Der SIEMENS 3RT2028-1AP04 zeichnet sich in der SIRIUS 3RT20-Serie durch sein robustes S0-Gehäuse und seine hohe Schaltleistung aus und bewältigt bis zu 18,5 kW bei 400 V AC-3. Dieser 3-polige Schütz ist für anspruchsvolle Motorsteuerungen konzipiert und bietet zuverlässige Leistung in industriellen Umgebungen. Mit einer 230 V AC Spule und Schraubklemmen lässt er sich nahtlos in Schaltschränke und Maschinen integrieren und gewährleistet eine lange Lebensdauer bei minimalem Wartungsaufwand.

Highlights

• Bemessungsbetriebsstrom von 38 A (AC-3, 400 V) und 60 A (AC-1, 400 V)
• Steuerspannung: 230 V AC, 50/60 Hz
• Integrierte Hilfskontakte: 1 NO + 1 NC für flexible Steuerungslogik
• Kompakte Baugröße S0 mit DIN-Schienen- oder Schraubbefestigung
• Hohe mechanische Lebensdauer von 30 Millionen Schaltspielen und elektrische Lebensdauer von 10 Millionen Schaltspielen (AC-3)

Im täglichen Einsatz

Dieser Schütz eignet sich hervorragend zum Schalten von Drehstrommotoren bis 18,5 kW und ist damit ideal für Förderbänder, Pumpen, Ventilatoren und Werkzeugmaschinen. Die Schraubklemmen gewährleisten eine sichere Verdrahtung, während der Frontschutz IP20 vor versehentlichem Kontakt schützt. Sein weiter Betriebstemperaturbereich (-25 bis +60 °C) ermöglicht den Einsatz unter rauen Bedingungen. Die integrierten Hilfskontakte vereinfachen Verriegelungen und Statusrückmeldungen und reduzieren den Verdrahtungsaufwand.

Technische Daten

• Schütz-Serie: SIRIUS 3RT20
• Schütz-Baugröße: S0
• Anzahl der Pole: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
• Steuerspannung: 230 V AC, 50/60 Hz
• Hilfskontakte: 1 NO + 1 NC
• Klemmenart: Schraubklemmen
• Montageart: DIN-Schiene / Schraubbefestigung
• Betriebstemperaturbereich: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 10 Millionen Schaltspiele
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Schutzart: IP20 (Frontseite)
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Leistungsverlust pro Pol (AC-3): 2,7 W
• Kurzschlussschutz: 63 A gG-Sicherung

Abschließende Bemerkung

Mit der bewährten SIRIUS-Zuverlässigkeit und kompakten Abmessungen ist der 3RT2028-1AP04 eine zuverlässige Wahl für effiziente Motorsteuerung in der industriellen Automatisierung.
