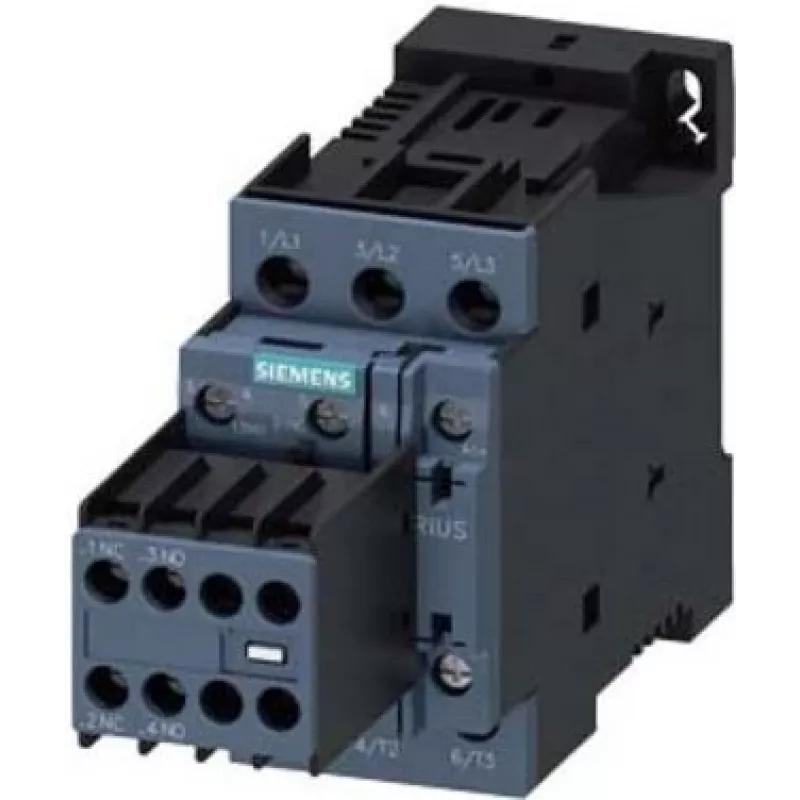

SIEMENS SIRIUS 3RT2026-1BB44 Schütz, 3-polig, 25 A, 11 kW, 24 V DC Spule, Schraubklemmen

Die industrielle Motorsteuerung erfordert Komponenten, die zuverlässiges Schalten, kompakte Abmessungen und eine lange Lebensdauer vereinen. Das SIEMENS SIRIUS 3RT2026-1BB44 Schütz erfüllt diese Anforderung mit einem robusten 3-poligen Design, das für 11 kW bei 400 V AC-3 ausgelegt ist und sich somit ideal für die Steuerung von Drehstrommotoren bis 25 A eignet. Seine 24 V DC Spule ermöglicht die direkte Integration in SPS-gesteuerte Automatisierungssysteme, während Schraubklemmen eine sichere, wartungsfreundliche Verdrahtung gewährleisten. Als Teil der bewährten SIRIUS 3RT20-Serie passt dieses Schütz der Baugröße S0 auf Standard-35-mm-DIN-Schienen oder kann verschraubt werden, was Flexibilität im Schaltschrankaufbau bietet. Mit IP20-Fingerschutz und Konformität mit IEC/EN 60947 liefert es zuverlässige Leistung in industriellen Umgebungen.

Für wen ist es geeignet

Dieses Schütz ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker konzipiert, die eine kompakte, leistungsstarke Schaltlösung für Motorstarter, Heizkreise oder Hilfssteuerungssysteme benötigen. Es eignet sich besonders für Anwendungen, bei denen 24 V DC Steuerspannung Standard ist, wie in Werkzeugmaschinen, Förderanlagen, Pumpen und HLK-Geräten. Seine Baugröße S0 und die DIN-Schienenmontage machen es zu einem direkten Ersatz für viele bestehende Installationen, was Ausfallzeiten bei Upgrades oder Reparaturen reduziert.

Hauptmerkmale

• 3 Hauptpole (NO) mit 1 NO + 1 NC Hilfskontakten für Steuerung und Signalisierung
• Bemessungsbetriebsstrom von 25 A (AC-3, 400 V) und Motorleistung 11 kW
• 24 V DC Spule für direkte SPS-Kompatibilität und Niederspannungs-Steuerkreise
• Schraubklemmen für sichere, vibrationsfeste Verbindungen
• Kompakte Baugröße S0 mit DIN-Schienen- (35 mm) oder Schraubmontageoptionen
• IP20-Schutz an den Klemmen, fingersicher nach IEC 60529
• Hohe mechanische Lebensdauer von 30 Millionen Schaltspielen und elektrische Lebensdauer von 10 Millionen Schaltspielen (AC-3)
• Breiter Umgebungstemperaturbereich von -25 °C bis +60 °C
• Entspricht den Normen IEC 60947 und EN 60947

Spezifikationen

• Marke: SIEMENS
• Modell: 3RT2026-1BB44
• MPN: 3RT20261BB44
• EAN: 4011209837492
• Produktserie: SIRIUS 3RT20
• Schützgröße: S0
• Gebrauchskategorie: AC-3
• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
• Steuerspannung (Spule): 24 V DC
• Anzahl der Hauptkontakte (NO): 3
• Anzahl der Hilfskontakte: 1 NO + 1 NC
• Anschlussart: Schraubklemmen
• Montageart: DIN-Schiene (35 mm) / Schraubmontage
• Schutzart: IP20
• Bemessungsisolationsspannung: 690 V
• Elektrische Lebensdauer (AC-3): 10 Millionen Schaltspiele
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Normen: IEC 60947, EN 60947
• Überspannungsfestigkeit: 6 kV

Tipps

Für optimale Leistung stellen Sie sicher, dass die Steuerspannung mit der 24 V DC Spulenbemessung übereinstimmt und verwenden Sie geeignete Aderendhülsen mit den Schraubklemmen. Bei der Montage auf einer DIN-Schiene lassen Sie ausreichend Abstand für die Wärmeabfuhr und den Zugang zu den Klemmen. In Umgebungen mit hohen Vibrationen sollten Sie zusätzliche mechanische Unterstützung in Betracht ziehen oder die Schraubmontageoption nutzen. Überprüfen und ziehen Sie die Klemmschrauben regelmäßig als Teil der vorbeugenden Wartung an, um zuverlässige Verbindungen aufrechtzuerhalten.
