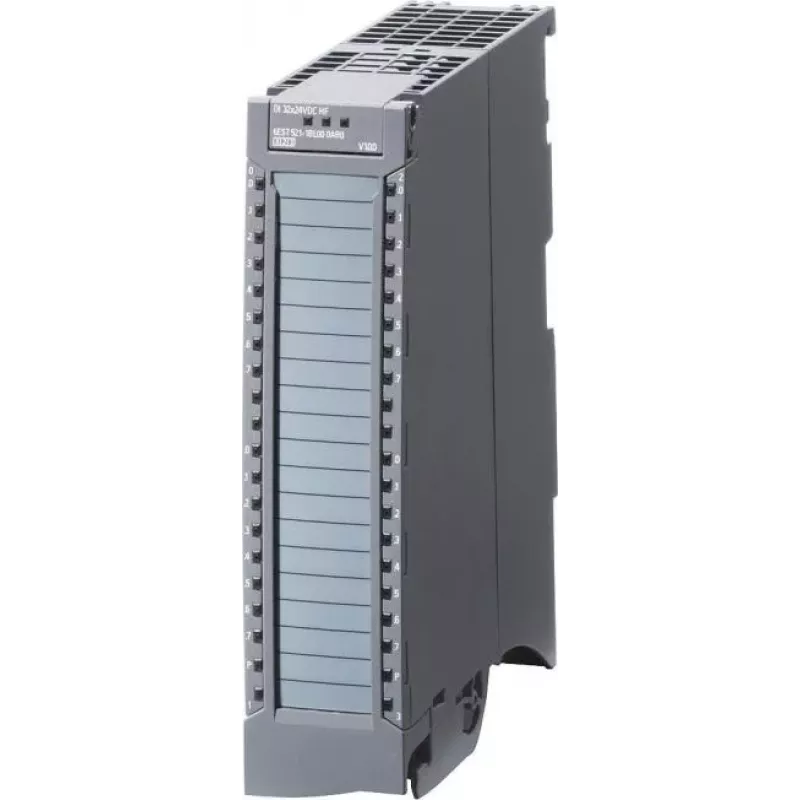

Siemens SIMATIC S7-1500 Digital Input Module DI 32x24VDC 6ES7521-1BL00-0AB0

Das Siemens SIMATIC S7-1500 Digital Input Module DI 32x24VDC (6ES7521-1BL00-0AB0) ist ein leistungsstarkes Digital-Eingabemodul für das Automatisierungssystem SIMATIC S7-1500. Es bietet 32 digitale Eingänge für 24 V DC-Signale und ermöglicht eine zuverlässige und schnelle Signalerfassung für industrielle Steuerungsanwendungen. Mit einstellbaren Eingangsverzögerungen und umfassenden Diagnosefunktionen gewährleistet dieses Modul eine präzise Überwachung und Fehlererkennung.

Vorteile

• 32 digitale Eingänge für 24 V DC in kompakter Bauweise
• Einstellbare Eingangsverzögerung von 0,05 ms bis 20 ms für flexible Anwendungen
• Umfassende Diagnosefunktionen wie Drahtbruch, Kurzschluss und Versorgungsspannungsüberwachung
• Prozess- und Diagnosealarme für sofortige Fehlermeldung
• Galvanische Trennung zwischen Kanälen, Rückwandbus und Lastspannung für erhöhte Sicherheit

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Maschinenbau und Fertigung
• Prozesssteuerung und -überwachung
• Gebäudeautomation

Technische Daten

• Modultyp: Digital-Eingabemodul
• Baureihe: SIMATIC S7-1500
• Anzahl digitale Eingänge: 32
• Eingangsspannungsart: DC
• Bemessungseingangsspannung: 24 V DC
• Eingangsstrom pro Kanal: ca. 2,5 mA
• Eingangsverzögerung (einstellbar): 0,05 ms bis 20 ms
• Galvanische Trennung: Ja (zwischen Kanälen, Rückwandbus und Lastspannung)
• Anschlussart: 2-Leiter- oder 3-Leiter-Anschluss
• Diagnosefunktionen: Drahtbruch, Kurzschluss, Versorgungsspannungsüberwachung, Kanaldiagnose
• Unterbrechungen: Prozessalarme, Diagnosealarme
• Frontstecker erforderlich: Ja (40-polig)
• Leistungsaufnahme (intern): max. 0,7 W
• Stromaufnahme (aus Rückwandbus): max. 30 mA
• Zulässige Potenzialdifferenz: 75 V DC / 60 V AC
• Kurzschlussschutz (Eingänge): Nein
• Modulversion: Basic (BA)
• Betriebstemperatur: 0 °C bis 60 °C

Empfehlungen

Für optimale Leistung verwenden Sie eine kompatible SIMATIC S7-1500 CPU und einen 40-poligen Frontstecker (separat erhältlich). Stellen Sie eine ordnungsgemäße Verdrahtung und Konfiguration gemäß Handbuch sicher.
