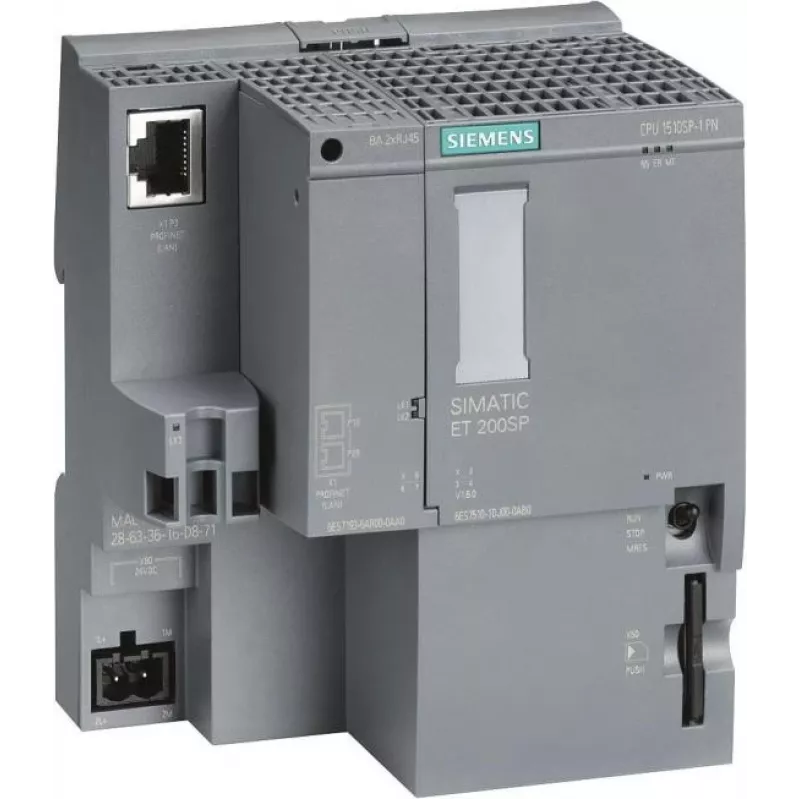

SIEMENS SIMATIC DP CPU 1510SP-1 PN Zentralprozessor (6ES75101DJ010AB0)

In einem kompakten Maschinensteuerschrank installiert ein Verpackungslinien-Integrator die SIEMENS SIMATIC DP CPU 1510SP-1 PN als zentrale Steuerung für ein verteiltes Automatisierungssystem. Die CPU, Teil der ET 200SP-Familie, führt Logik mit 40 ns Bit-Performance aus und verwaltet bis zu 32 PROFINET-IO-Geräte über ihren integrierten 3-Port-Switch, wodurch eine deterministische Kommunikation für Hochgeschwindigkeits-Verpackungsvorgänge gewährleistet wird.

Hauptspezifikationen

• Programmspeicher: 100 KB; Datenspeicher: 750 KB
• Bit-Performance: 40 ns
• PROFINET-Schnittstelle: 1 (mit 3-Port-Switch), IO-Controller und IRT-Unterstützung
• Max. PROFINET-IO-Geräte: 32
• Versorgungsspannung: 24 V DC; typische Verlustleistung: 2,5 W
• Integrierter Webserver und Motion Control
• Betriebstemperatur: 0 bis 60 °C; IP20-Schutz; DIN-Schienen-Montage
• Erfordert SIMATIC Memory Card (nicht im Lieferumfang enthalten)
• Firmware-Version: V2.0 oder höher

Warum dieses Produkt wählen

Diese CPU kombiniert hohe Verarbeitungsgeschwindigkeit mit kompakter Bauform und ist ideal für beengte Schaltschränke. Ihr integrierter PROFINET-Switch reduziert Verkabelung und externe Komponenten, während der integrierte Webserver Ferndiagnosen ohne zusätzliche Software ermöglicht. Die Motion-Control-Funktionalität erlaubt die direkte Steuerung von Antrieben und vereinfacht das Maschinendesign.

Ideale Anwendungsfälle

• Verteilte Automatisierung in Verpackungs-, Montage- und Handhabungsmaschinen
• Anwendungen, die schnelle Reaktionszeiten und deterministische PROFINET-Kommunikation erfordern
• Maschinen mit integrierter Motion Control für Achsen und Positionierung
• Systeme, die Fernüberwachung und Diagnose über Webserver benötigen

Gut zu wissen

Die CPU 1510SP-1 PN ist Teil der SIMATIC S7-1500-Controller-Familie und wird mit TIA Portal programmiert. Sie unterstützt PROFINET IRT für isochrone Echtzeitkommunikation und Open IE für Standard-TCP/IP-Protokolle. Eine SIMATIC Memory Card ist für den Betrieb erforderlich und muss separat bestellt werden.
