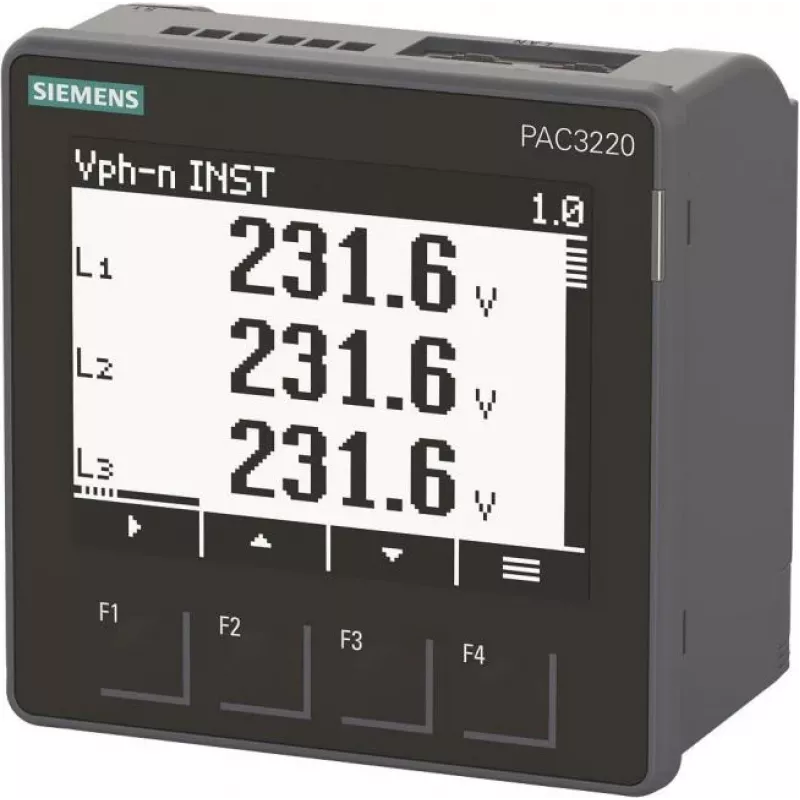

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 Power Monitoring Device

Das Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 ist ein hochpräzises Power-Monitoring-Gerät für das umfassende Energiemanagement in industriellen und gewerblichen Anwendungen. Es bietet genaue Messung elektrischer Parameter wie Spannung, Strom, Frequenz, Leistung und Energie mit Genauigkeitsklasse 0,5S für Wirkenergie. Das Gerät verfügt über ein monochromes LCD-Grafikdisplay, Ethernet-Kommunikation (Modbus TCP, PROFINET, HTTP, FTP, NTP) und integrierte Datenaufzeichnung für Lastprofile und Ereignisse.

Vorteile

Hohe Genauigkeit Klasse 0,5S gewährleistet zuverlässige Energieabrechnung und -analyse. Vielseitige Kommunikationsschnittstellen ermöglichen nahtlose Integration in Automatisierungssysteme. Kompaktes 96x96 mm Schalttafelgehäuse passt in Standardausschnitte. IP65-Frontschutz erlaubt Einsatz in rauen Umgebungen. Integrierter Datenlogger reduziert Bedarf an externen Aufzeichnungsgeräten.

Geeignet für

• Energieüberwachung und -management in Industrieanlagen
• Unterzählung in Gewerbegebäuden
• Netzqualitätsanalyse und Oberschwingungsüberwachung
• Integration in Gebäudemanagementsysteme (BMS)
• Überwachung von Anlagen erneuerbarer Energien

Wichtige Spezifikationen

• Produkttyp: Power-Monitoring-Gerät
• Messparameter: Spannung, Strom, Frequenz, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Energie (Wirk-/Blind-/Schein), Oberschwingungen bis zur 31.
• Spannungsmessbereich (direkt): Bis zu 690 V L-L
• Strommesseingang: Über Stromwandler, Sekundär 1A oder 5A
• Genauigkeitsklasse (Wirkenergie): Klasse 0,5S nach IEC 61557-12 und IEC 62053-22
• Display: LCD-Grafik, monochrom
• Kommunikation: Ethernet (Modbus TCP, PROFINET, HTTP, FTP, NTP)
• Digitaleingänge: 2
• Digitalausgänge: 2
• Versorgungsspannung: 95-240 V AC/DC
• Montage: Schalttafeleinbau (Ausschnitt 96x96 mm)
• Schutzart: Front IP65, Rückseite IP20
• Frequenzbereich: 45-65 Hz
• Phasen: 1-phasig oder 3-phasig (mit/ohne Neutralleiter)
• Software-Kompatibilität: SENTRON powermanager

Empfehlungen

Für optimale Leistung verwenden Sie die Siemens SENTRON powermanager-Software für erweiterte Energieanalyse und Berichterstattung. Stellen Sie die korrekte Dimensionierung und Verdrahtung der Stromwandler für genaue Strommessung sicher. Das Gerät eignet sich sowohl für Neuinstallationen als auch für Nachrüstprojekte.
