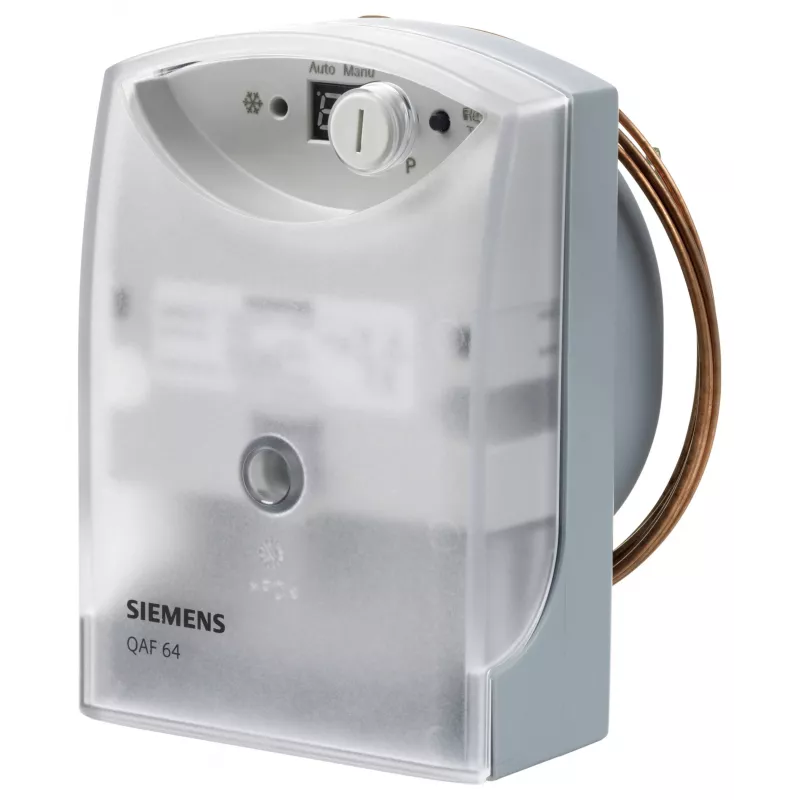

SIEMENS QAF64.2-J Frostschutzsensor, stetig und 2-Punkt (S55700-P155)

Frostschutzsensor für Luftkanäle, Wärmetauscher und Lufterhitzer. Er kombiniert einen stetigen DC 0...10 V Ausgang mit einem 2-Punkt-Relaisausgang zur Überwachung und zum Schutz vor Frostbedingungen. Der Sensor verwendet ein NTC-Thermistorelement mit einer 3000 mm Kapillare für flexible Installation.

Vorteile

Die dualen Ausgangsmodi ermöglichen die Integration in verschiedene Steuerungssysteme. Der einstellbare Sollwertbereich von 2...15 °C und die feste Schaltdifferenz von 1 K bieten zuverlässige Frosterkennung. Das Kupfer-Sensorrohr gewährleistet eine genaue Temperaturerfassung, und das IP54-Gehäuse schützt vor Staub und Spritzwasser.

Geeignet für

• Frostüberwachung in Luftkanälen
• Frostschutz für Wärmetauscher
• Sicherheitssteuerung für Lufterhitzer

Technische Daten

• Sensorelement: NTC-Thermistor
• Stetiger Ausgang: DC 0...10 V, Messbereich -20...20 °C
• Schaltausgang: 2-Punkt-Relais, Umschaltkontakt (SPDT), AC 250 V, 5 (2) A
• Sollwertbereich: 2...15 °C, einstellbar; Schaltdifferenz: 1 K fest
• Versorgungsspannung: AC 24 V / DC 13,5...35 V; Leistungsaufnahme max. 1 VA
• Kapillarlänge: 3000 mm; Sensorrohrmaterial: Kupfer
• Schutzart: IP54; Betriebstemperatur: -20...50 °C; Feuchtigkeit: 5...95% r.F. nicht kondensierend

Empfehlungen

Installieren Sie das Sensorrohr im kältesten Teil des Kanals oder der Register. Für beste Genauigkeit stellen Sie sicher, dass die Kapillare nicht geknickt ist und das Gehäuse entfernt von direkten Wärmequellen montiert wird.
