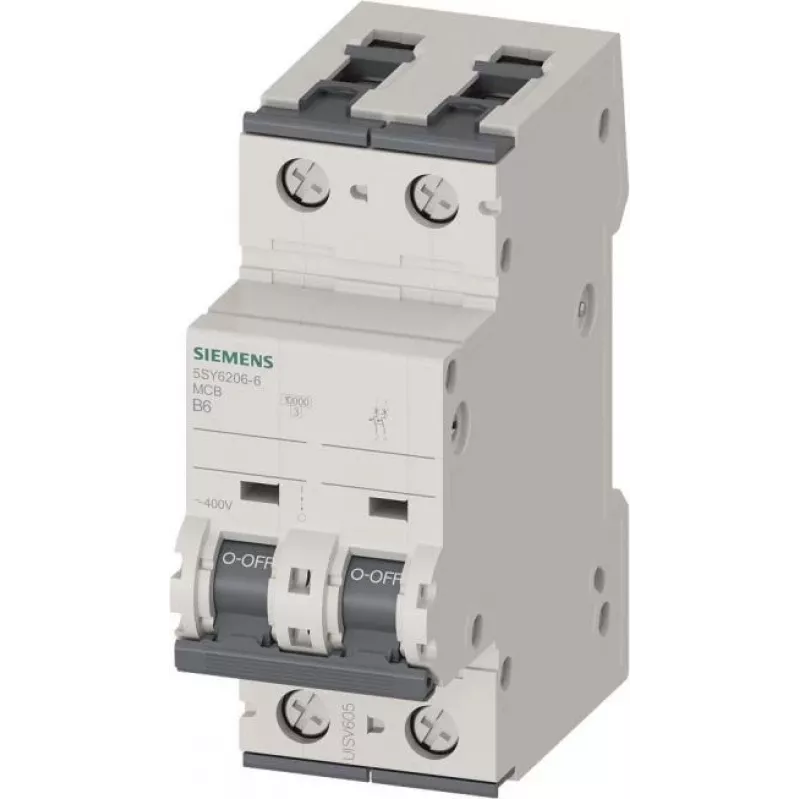

SIEMENS 5SY62066 Leitungsschutzschalter 2-polig 6A B-Charakteristik 6kA Hutschiene

Der Schutz elektrischer Stromkreise vor Überlast- und Kurzschlussschäden ist in Wohn- und Gewerbeinstallationen entscheidend. Der SIEMENS 5SY62066 Leitungsschutzschalter (MCB) schützt Ihre Verkabelung und angeschlossenen Geräte durch zuverlässige, schnelle Auslösung. Dieser 2-polige, 6 A, B-Charakteristik-Schutzschalter ist für die Hutschienenmontage konzipiert und bietet eine kompakte Breite von 70 mm, die in Standard-Verteilerschränke passt. Er unterbricht Fehlerströme bis 6 kA und gewährleistet Sicherheit und Konformität mit IEC 60898-1.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die einen zuverlässigen Leitungsschutzschalter zum Schutz von Beleuchtungs- und Steckdosenstromkreisen in Wohnungen, Büros und leichtindustriellen Umgebungen benötigen. Er ist ideal für Neuinstallationen oder als Ersatz in bestehenden Siemens-Verteilerschränken.

Hauptmerkmale

• 2-polige Ausführung zur gleichzeitigen Trennung von Phase und Neutralleiter
• B-Charakteristik: magnetische Auslösung zwischen 3- und 5-fachem Nennstrom, geeignet für ohmsche Lasten und lange Kabelwege
• Nennstrom 6 A; Nennspannung 230/400 V AC; Frequenz 50/60 Hz
• Kurzschlussausschaltvermögen Icn = 6 kA gemäß IEC 60898-1
• Schraubklemmen für starre Leiter 0,75–35 mm² und flexible Leiter 0,75–25 mm²
• Schutzart IP20 (Klemmen), IP40 bei Einbau in ein Gehäuse
• Mechanische und elektrische Lebensdauer von 10.000 Schaltspielen
• Betriebstemperaturbereich -25 °C bis +45 °C; Verschmutzungsgrad 3; Überspannungskategorie III; Energiebegrenzungsklasse 3

Spezifikationen

• Marke: SIEMENS
• Modell: 5SY62066
• MPN: 5SY6206-6
• EAN: 4001869246321
• Typ: Leitungsschutzschalter (MCB)
• Polzahl: 2
• Auslösecharakteristik: B
• Nennstrom: 6 A
• Nennspannung: 230/400 V AC
• Nennfrequenz: 50/60 Hz
• Ausschaltvermögen: 6 kA
• Norm: IEC 60898-1
• Montage: Hutschiene
• Klemmenart: Schraubklemmen
• Klemmkapazität starr: 0,75–35 mm²
• Klemmkapazität flexibel: 0,75–25 mm²
• Schutzart: IP20 (Klemmen), IP40 (mit Gehäuse)
• Mechanische Lebensdauer: 10.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Umgebungstemperatur: -25 bis +45 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Energiebegrenzungsklasse: 3
• Spannungsart: AC

Tipps

Stellen Sie sicher, dass der Nennstrom des Schutzschalters mit der Last des Stromkreises übereinstimmt und der Kabelquerschnitt innerhalb der Klemmenkapazität liegt. Bei Installationen mit hohen Einschaltströmen (z. B. Motoren, Transformatoren) sollten Sie stattdessen eine C- oder D-Charakteristik in Betracht ziehen. Installieren Sie ihn immer in einem geeigneten Gehäuse, um die IP40-Schutzart zu erreichen und die örtlichen Elektrovorschriften einzuhalten.
