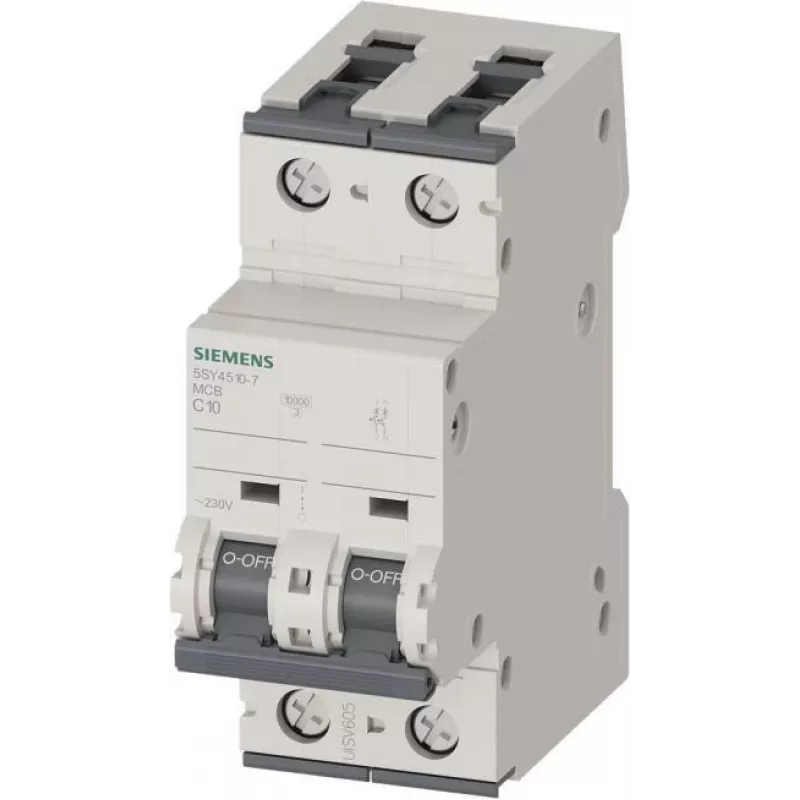

Siemens 5SY45107 MCB 1+N Pol C 10A 10kA 230V DIN-Schienen-Leitungsschutzschalter

Der Siemens 5SY45107 ist ein hochwertiger Leitungsschutzschalter (MCB) aus der 5SY-Serie, ausgelegt für zuverlässigen Überstromschutz in Wohn- und Gewerbeanlagen. Mit einem Nennstrom von 10 A und einer Auslösecharakteristik Typ C bietet er optimalen Schutz für Stromkreise mit moderaten Einschaltströmen, wie Beleuchtung und kleine Motorlasten. Die 1+N-Pol-Konfiguration umfasst einen geschalteten Neutralleiter und gewährleistet eine sichere Trennung. Dieser MCB ist für die Hutschienenmontage geeignet und erfüllt die Norm EN 60898-1 mit einem hohen Schaltvermögen von 10 kA bei 230/240 V AC.

Vorteile

Dieser Siemens MCB bietet zuverlässigen Schutz vor Überlast und Kurzschluss, mit einem kompakten Design, das Platz in Verteilerkästen spart. Die Typ-C-Charakteristik ist ideal für Anwendungen mit moderaten Einschaltströmen und reduziert Fehlauslösungen. Die 1+N-Pol-Ausführung ermöglicht sowohl Phasen- als auch Neutralleiterschaltung für erhöhte Sicherheit. Mit einem hohen Schaltvermögen von 10 kA eignet er sich für Systeme mit hohen Fehlerströmen. Das Gerät lässt sich einfach auf Standard-Hutschienen montieren und verfügt über Schraubklemmen für sichere Verdrahtung.

Geeignet für

• Wohn- und Gewerbeverteiler
• Beleuchtungsstromkreise
• Motorschutz (kleine Motoren)
• Allgemeinen Überstromschutz

Technische Daten

• Nennstrom: 10 A
• Auslösecharakteristik: Typ C
• Polzahl: 1+N (1-polig + geschalteter Neutralleiter)
• Nennspannung: 230/240 V AC
• Bemessungsschaltvermögen (Icn): 10 kA (EN 60898-1)
• Frequenz: 50/60 Hz
• Montage: Hutschiene
• Schutzart: IP20 (Klemmen), IP40 (im Gehäuse)
• Mechanische/elektrische Lebensdauer: 10.000 Zyklen
• Umgebungstemperatur: -25 bis +45 °C
• Klemmentyp: Schraubklemmen
• Leiterquerschnitt (massiv): 0,75 ... 35 mm²
• Leiterquerschnitt (feindrähtig): 0,75 ... 25 mm²
• Einbaulage: Beliebig
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Energiebegrenzungsklasse: 3

Empfehlungen

Für eine optimale Leistung sollte der MCB von einem qualifizierten Elektriker installiert werden und die Kurzschlussleistung des Systems 10 kA nicht überschreiten. Verwenden Sie die in den technischen Daten angegebenen Leiterquerschnitte. Dieses Gerät ist nicht für Gleichstromanwendungen geeignet.
