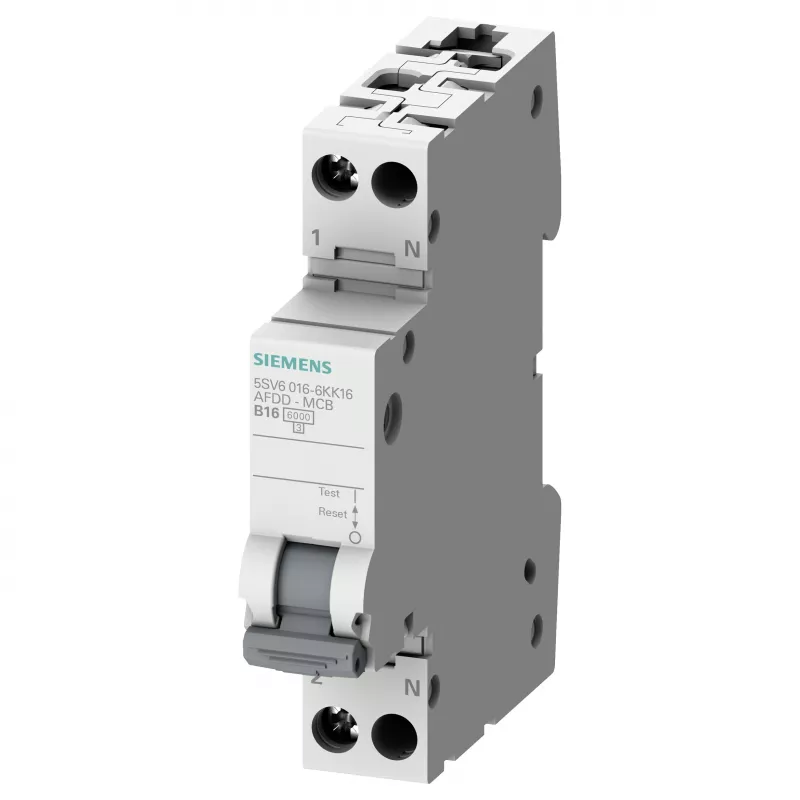

Siemens 5SV6016-6KK16 AFDD/MCB Kombigerät B16 2-polig 230V 1TE

Das Siemens 5SV6016-6KK16 ist ein kompaktes AFDD/MCB-Kombigerät zum Schutz von Stromkreisen vor Überlast, Kurzschluss und Störlichtbögen. Dieses 2-polige (1P+N) Gerät mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik B ist ideal für Wohn- und Gewerbeanwendungen, bei denen ein erhöhter Brandschutz erforderlich ist. Es vereint einen Fehlerlichtbogen-Schutzschalter (AFDD) und einen Leitungsschutzschalter (MCB) in einem Gehäuse mit 1 Teilungseinheit (1TE) und spart so Platz in Verteilerkästen.

Vorteile

Die integrierte Fehlerlichtbogen-Erkennung bietet eine frühzeitige Warnung und Abschaltung bei gefährlichen seriellen oder parallelen Störlichtbögen und verringert so das Risiko von Bränden elektrischen Ursprungs. Die B-Charakteristik gewährleistet eine schnelle Auslösung bei ohmschen und kleinen induktiven Lasten. Die Montage auf der Hutschiene vereinfacht die Installation, und Schraubklemmen ermöglichen den sicheren Anschluss von Leitern bis 16 mm².

Geeignet für

• Schutz von Endstromkreisen in Wohngebäuden
• Gewerbliche Installationen mit Anforderungen an den Fehlerlichtbogenschutz
• Nachrüstung bestehender Verteilerkästen mit erhöhter Sicherheit
• Stromkreise für Beleuchtung, Steckdosen und kleine Geräte

Wichtige technische Daten

• Gerätetyp: AFDD/MCB-Kombination
• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Polzahl: 2-polig (1P+N)
• Bemessungsspannung (AC): 230 V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icn): 6 kA (EN 60898-1)
• Fehlerlichtbogenerkennung: Serielle und parallele Störlichtbögen
• Montage: Hutschiene (EN 60715)
• Teilungseinheiten: 1 TE
• Schutzart: IP20 (Klemmen), IP40 (mit angeschlossenen Leitern)
• Umgebungstemperatur: -25 °C bis +55 °C
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt (massiv/feindrähtig): 0,75 ... 16 mm²
• Normen: IEC 62606, EN 60898-1

Empfehlungen

Für einen umfassenden Brandschutz kombinieren Sie dieses AFDD/MCB-Gerät mit einer vorgeschalteten Fehlerstrom-Schutzeinrichtung (RCD). Beachten Sie stets die örtlichen Installationsvorschriften und lassen Sie die Installation von einem qualifizierten Elektriker durchführen.
