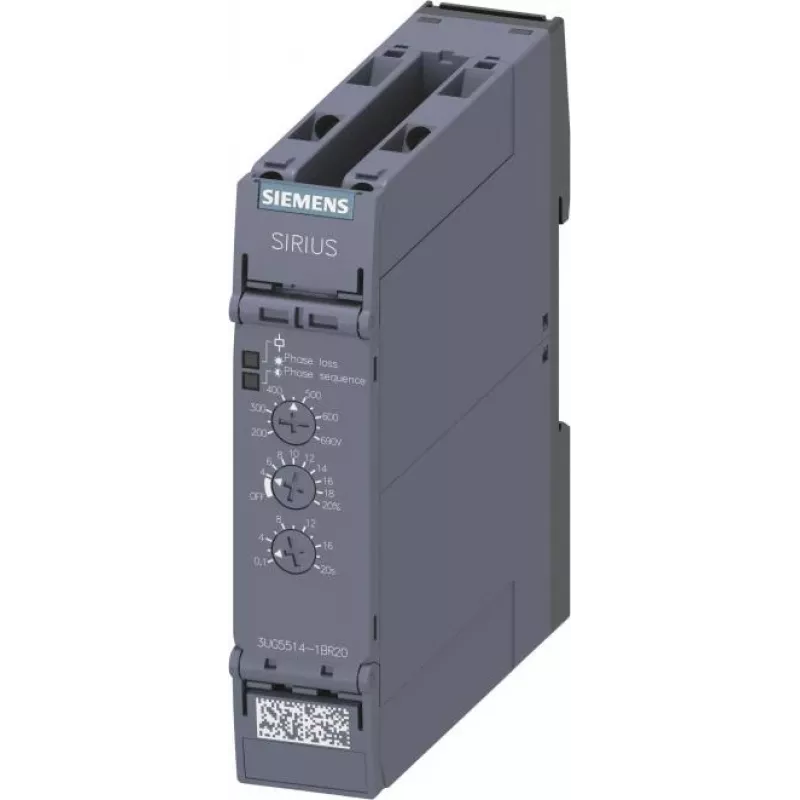

Siemens 3UG5514-1BR20 Analoges Überwachungsrelais für Phasenausfall, Phasenfolge, Asymmetrie, Unterspannung, Überspannung, 160-690 V AC, 2 Wechsler, Hutschienenmontage

Das Siemens 3UG5514-1BR20 ist ein hochwertiges analoges Überwachungsrelais zur zuverlässigen Drehstromnetzüberwachung. Es erkennt Phasenausfall, Phasenfolgefehler, Asymmetrie, Unter- und Überspannung und schützt so Ihre elektrischen Betriebsmittel. Mit einem weiten Betriebsspannungsbereich von 160-690 V AC und einstellbaren Schwellwerten bietet dieses Relais Flexibilität für verschiedene industrielle Anwendungen. Das True-RMS-Messprinzip liefert auch bei verzerrten Netzen genaue Messwerte.

Vorteile

Dieses Überwachungsrelais bietet umfassenden Schutz mit fünf Überwachungsfunktionen in einem Gerät. Die einstellbaren Einschalt- und Ausschaltverzögerungen (0,1-20 s) ermöglichen eine präzise Abstimmung auf Ihr System. Die 2 Wechsler (2 CO) bieten vielseitige Schaltmöglichkeiten. Die Hutschienenmontage vereinfacht die Installation in Schaltschränken.

Geeignet für

• Industrieller Motorschutz
• Generatorüberwachung
• Stromversorgungsüberwachung
• Automatisierungssysteme
• HLK-Anlagen

Wichtige technische Daten

• Produkttyp: Überwachungsrelais
• Überwachungsfunktionen: Phasenausfall, Phasenfolge, Asymmetrie, Unterspannung, Überspannung
• Betriebsspannung: 160-690 V AC
• Frequenz: 50/60 Hz
• Ausgangskontakte: 2 Wechsler (2 CO)
• Anschlussart: Schraubklemmen
• Montage: Hutschiene (35 mm)
• Einstellbare Unterspannungsschwelle: 160-690 V
• Einstellbare Überspannungsschwelle: 160-690 V
• Einstellbare Asymmetrieschwelle: 5-20 %
• Einstellbare Einschaltverzögerung: 0,1-20 s
• Einstellbare Ausschaltverzögerung: 0,1-20 s
• Messprinzip: True RMS
• Betriebstemperatur: -25 bis +60 °C
• Schutzart (Gehäuse): IP40
• Schutzart (Klemmen): IP20
• Elektrische Lebensdauer: 100.000 Schaltspiele bei Nennlast

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass das Relais in einer sauberen, trockenen Umgebung innerhalb des angegebenen Temperaturbereichs installiert wird. Verwenden Sie geeignete Schraubklemmen mit empfohlenen Leiterquerschnitten. Testen Sie die Relaisfunktionen regelmäßig, um die Systemzuverlässigkeit zu gewährleisten.
