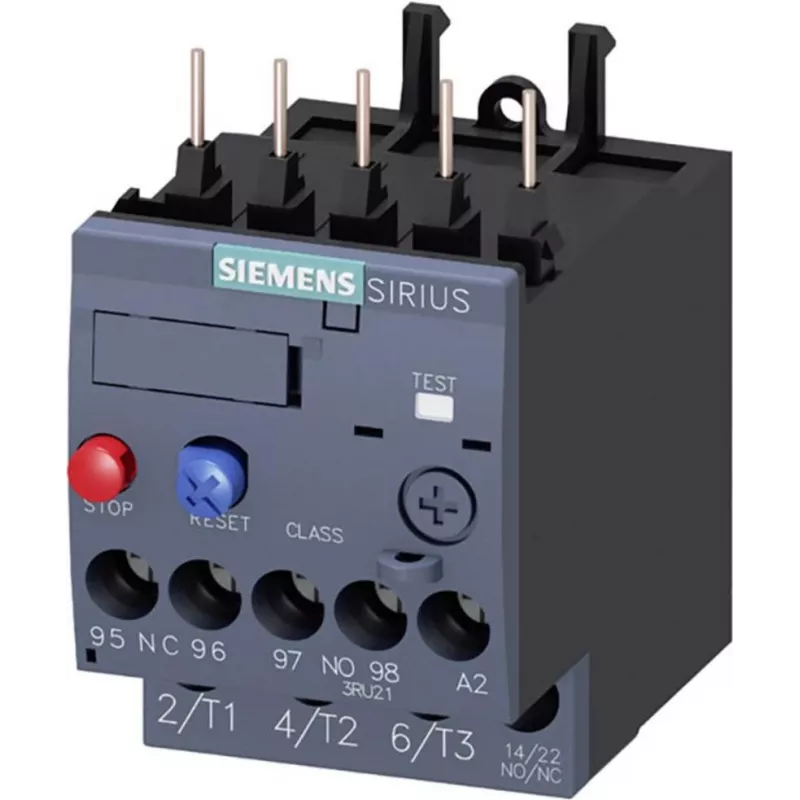

Siemens 3RU2116-4AB0 Thermischer Überlastschutz, 1,1-1,6 A, Klasse 10, S00, Schraubklemmen, 1NO+1NC

Elektromotoren sind häufig dem Risiko einer Überhitzung durch Überlastung, Phasenausfall oder blockierten Rotor ausgesetzt. Das thermische Überlastrelais Siemens 3RU2116-4AB0 bietet zuverlässigen Schutz für Drehstrommotoren bis 1,6 A und gewährleistet eine lange Lebensdauer und reduzierte Ausfallzeiten. Dieses kompakte Relais der Baugröße S00 wird direkt auf Siemens-Schütze montiert und schafft eine platzsparende Motorstarterlösung.

Für wen ist es geeignet

Dieses Relais ist ideal für Schaltschrankbauer, Instandhaltungsingenieure und OEMs, die zuverlässigen Motorschutz in industriellen Steuerungssystemen, Förderantrieben, Pumpen und Ventilatoren benötigen. Es eignet sich für Anwendungen, bei denen Motoren im Bereich von 1,1–1,6 A betrieben werden und Auslösecharakteristiken der Klasse 10 erfordern.

Hauptmerkmale

• Einstellbarer Stromeinstellbereich von 1,1 A bis 1,6 A für präzisen Überlastschutz.
• Auslösekennlinie der Klasse 10 bietet schnelle Reaktion auf Überlastungen bei gleichzeitiger Ermöglichung des normalen Motoranlaufs.
• Direkte Montage auf S00-Schütze spart Verdrahtung und Schaltschrankplatz.
• Schraubklemmen für Haupt- und Hilfsstromkreise gewährleisten sichere, vibrationsfeste Verbindungen.
• 1 NO + 1 NC Hilfskontakte für Statusmeldung und Steuerungsverriegelung.
• Manuelle/automatische Rücksetzung wählbar, um Anwendungsanforderungen zu entsprechen.
• Phasenausfallempfindlichkeit schützt vor Einphasenbedingungen.
• IP20 Klemmschutz für sicheren Betrieb in geschlossenen Schaltschränken.

Technische Daten

• Stromeinstellbereich: 1,1–1,6 A
• Auslöseklasse: Klasse 10
• Größe: S00
• Montage: Direkte Schützmontage
• Polzahl: 3
• Hauptstromkreis-Anschluss: Schraubklemmen
• Hilfsstromkreis-Anschluss: Schraubklemmen
• Hilfskontakte: 1 NO + 1 NC
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Umgebungstemperatur im Betrieb: -20 bis +60 °C
• Überlastauslöseart: Thermisch
• Rücksetzfunktion: Manuell/automatisch wählbar
• Schutzart: IP20 (Klemmen)
• Norm: IEC 60947-4-1

Tipps

Stellen Sie das Strom-Einstellrad auf den Volllaststrom des Motors ein, um optimalen Schutz zu gewährleisten. Für automatischen Neustart nach einer Auslösung wählen Sie die automatische Rücksetzung; für manuellen Eingriff wählen Sie die manuelle Rücksetzung. Installieren Sie das Relais stets in einem geeigneten Gehäuse, um den IP20-Schutz aufrechtzuerhalten und versehentlichen Kontakt mit spannungsführenden Klemmen zu verhindern.
