SHUTTLE WLN-M22 WLAN Kit — Intel AX210 M.2 Wi‑Fi 6E (Triband 2.4/5/6 GHz) mit Bluetooth 5.2 und 2x2 externen Antennen

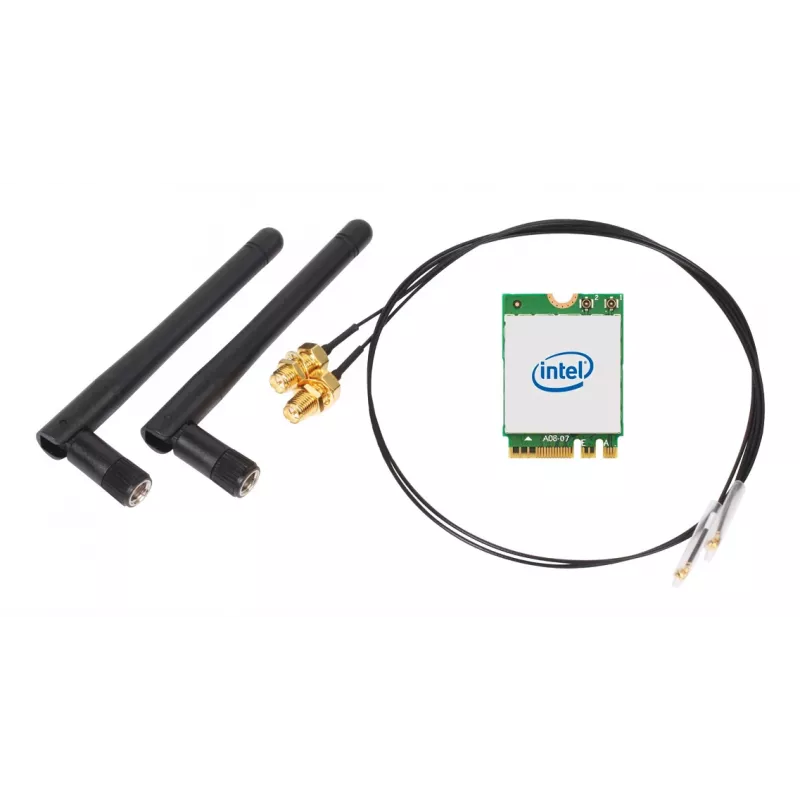

SHUTTLE WLN-M22 ist ein WLAN/Bluetooth-Kombikit, das eine Intel AX210 M.2-2230-Karte, Antennenkabel und zwei externe 2x2-Antennen für verbesserten Empfang in Small-Form-Factor- und Cube-PCs enthält. Das Modul unterstützt Triband-Wi‑Fi 6E (2.4 / 5 / 6 GHz) mit einem theoretischen Durchsatz von bis zu 2400 Mbit/s und integriert Bluetooth 5.2 und bietet so einen kompakten internen Upgrade-Pfad für Systeme mit einem M.2-Steckplatz.

Vorteile

Das WLN-M22 bietet Triband-Wi‑Fi-6E-Fähigkeit und ermöglicht den Zugriff auf das neue 6-GHz-Band, wo verfügbar, und reduziert Interferenzen in überlasteten Umgebungen. Mit Intel AX210-Technologie und Unterstützung für 2x2 Spatial Streams vereint das Kit hohe drahtlose Datenraten von bis zu 2400 Mbit/s und moderne Bluetooth 5.2-Konnektivität in einer einzigen M.2-Karte. Die enthaltenen externen Antennen und Kabel verbessern den Signalempfang für Cube-PCs und andere kleine Gehäuse, bei denen die interne Antennenplatzierung eingeschränkt ist.

Geeignet für

Wenn es möglicherweise nicht geeignet ist

Dieses Kit erfordert einen verfügbaren M.2-2230-Steckplatz mit der entsprechenden Kodierung und interner Antennenführung; es handelt sich nicht um einen USB- oder PCIe-Adapter. Systeme ohne M.2-Sockel oder ohne BIOS-Unterstützung für WLAN-Module akzeptieren die Karte möglicherweise nicht. Die maximale Leistung hängt von den Fähigkeiten des Routers/Access Points und von Umgebungsfaktoren ab; wenn die Netzwerkinfrastruktur Wi‑Fi 6E oder 2x2-Betrieb nicht unterstützt, werden Sie die höheren Durchsatzwerte nicht erreichen.

Wichtige Spezifikationen

Verwendung

Installieren Sie die Intel AX210 M.2-2230-Karte in einen verfügbaren M.2-Steckplatz auf dem Motherboard, befolgen Sie die Anweisungen des Systemherstellers und sichern Sie die Karte mit der entsprechenden Schraube. Verlegen und verbinden Sie die mitgelieferten Antennenkabel mit den Antennenanschlüssen der Karte und positionieren Sie dann die externen Antennen für optimalen Empfang außerhalb oder am Gehäuse, wo das Signal am stärksten ist. Starten Sie nach der Hardwareinstallation das System, installieren Sie gegebenenfalls erforderliche Treiber vom Systemanbieter oder von Intel, wenn diese nicht vom Betriebssystem bereitgestellt werden, und konfigurieren Sie drahtlose Netzwerke und Bluetooth-Kopplung über die Netzwerk- und Bluetooth-Einstellungen des Betriebssystems.

Was Sie vor dem Kauf beachten sollten

Empfehlungen

Platzieren Sie die externen Antennen für beste Ergebnisse frei von großen Metallgegenständen und richten Sie sie so aus, dass Hindernisse reduziert werden; stellen Sie sicher, dass Ihr Access Point 802.11ax und 6 GHz für Höchstgeschwindigkeiten unterstützt. Halten Sie die Treiber auf dem neuesten Stand und befolgen Sie die Installationsanleitung von Shuttle für Cube-Systeme, um Kompatibilitätsprobleme zu vermeiden.
