Shuttle PVG01 - VGA-Port-Erweiterungskit für schlank-PCs

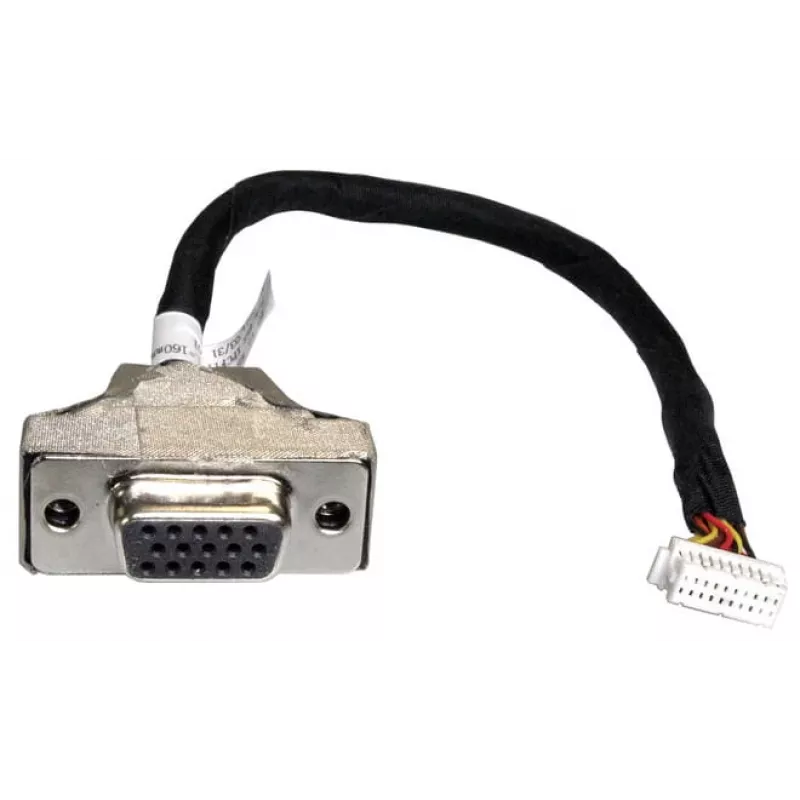

Der Shuttle PVG01-Adapter rüstet den Shuttle schlank PC Barebone DS81 mit einem analogen VGA-Ausgang nach. Er bietet einen 15-poligen Mini-D-Sub-Stecker und zwei 10-polige Anschlüsse an einem 0,16 m langen Kabel, erhältlich in Schwarz, Edelstahl und Weiß. Nach der Installation ermöglicht der Adapter den Anschluss eines zusätzlichen VGA-Displays, beschränkt das System jedoch auf eine einzige serielle Schnittstelle (COM 1).

Vorteile

Der PVG01 fügt kompatiblen Shuttle schlank-PC-Systemen einen standardmäßigen 15-poligen VGA-Anschluss hinzu, ohne dass größere Umbauten erforderlich sind. Sein kompaktes Kabel und die Farbauswahl ermöglichen eine unauffällige Installation, die zu verschiedenen Gehäuseoberflächen passt. Der native 15-polige Mini-D-Sub-Stecker des Kits gewährleistet Kompatibilität mit einer Vielzahl analoger VGA-Monitore und Projektoren.

Geeignet für

• Hinzufügen eines externen VGA-Monitors zum Shuttle schlank PC Barebone DS81
• Kiosk- oder Industriedisplays, die einen analogen VGA-Eingang benötigen
• Anwendungsfälle, bei denen eine einzelne serielle Schnittstelle (COM 1) ausreicht

Wichtige Spezifikationen

• Anschluss 1: 15-poliger Mini-D-Sub (VGA)
• Anschluss 2: 2 × 10-polig
• Kabellänge: 0,16 m
• Verfügbare Farben: Schwarz, Edelstahl, Weiß
• Kompatibles Modell: Shuttle schlank PC Barebone DS81

Verwendung

Installieren Sie den PVG01-Adapter in den dafür vorgesehenen Erweiterungssteckplatz oder Anschluss des Shuttle schlank PC Barebone DS81 gemäß den Hardware-Anweisungen von Shuttle. Verbinden Sie das 15-polige Mini-D-Sub-Ende mit dem externen VGA-Monitor und sichern Sie die Verbindung. Überprüfen Sie, ob das System das Display im Betriebssystem erkennt, und konfigurieren Sie Auflösung und Anzeigeeinstellungen nach Bedarf. Beachten Sie, dass nach der Installation nur noch die serielle Schnittstelle COM 1 verfügbar ist.

Empfehlungen

Verwenden Sie den PVG01, wenn ein analoger VGA-Ausgang erforderlich ist und die Beschränkung auf eine einzelne serielle Schnittstelle akzeptabel ist; für digitale Displays bevorzugen Sie native digitale Ausgänge oder einen geeigneten Adapter.
