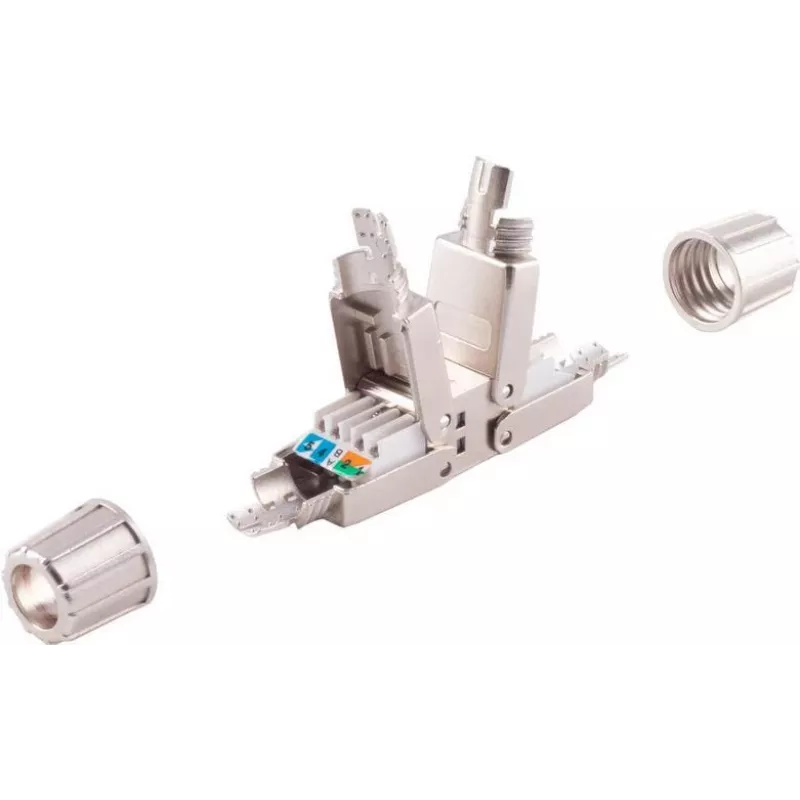

ShiverPeaks BS08-10001 werkzeugfreier Schnell-STP Cat. 6A Verbinder

Der ShiverPeaks Verbinder BS08-10001 ist ein werkzeugfreier Schnell-STP Cat. 6A Verbinder, entwickelt für geschirmte Twisted-Pair-Ethernet-Verkabelung. Er bietet eine schnelle Abschlussmethode für Cat6A-Installationen, bei denen die Schirmkontinuität erhalten bleiben und 10GBASE-T-Leistung erreicht werden muss. Der Verbinder unterstützt geschirmte Kabel und ist für Feldverbindungen, Patchpanel-Anpassungen und Situationen vorgesehen, die eine schnelle, zuverlässige geschirmte Verbindung erfordern, ohne dass herkömmliche Auflege- oder Crimpwerkzeuge benötigt werden.

Vorteile

Dieser werkzeugfreie STP Cat.6A Verbinder vereinfacht die Installation, indem er Spezialwerkzeuge für den Abschluss überflüssig macht, die Installationszeit verkürzt und Handhabungsfehler minimiert. Sein Design erhält die Schirmkontinuität zwischen Kabel und Verbinder aufrecht, was hilft, elektromagnetische Störungen in geschirmten Umgebungen zu kontrollieren. Der Verbinder eignet sich für wiederholte Verwendung bei Tests und temporären Verbindungen, und seine einfache Abschlussmethode macht ihn für Techniker mit grundlegender Verkabelungserfahrung zugänglich.

Geeignet für

• Feldverbindungen von geschirmter Cat6A-Verkabelung
• Schnelle Abschlüsse an Patchpanels und Keystone-Adaptern
• Temporäre oder permanente Verbindungen, bei denen Schirmkontinuität erforderlich ist
• Umgebungen mit erhöhten elektromagnetischen Störungen, in denen STP bevorzugt wird

Technische Spezifikationen

• Kategorie: Cat. 6A kompatibel für 10GBASE-T Ethernet
• Schirmungsunterstützung: STP (geschirmtes Twisted Pair) Kontinuität erhalten
• Abschluss: werkzeugfreies Schnellabschlusssystem
• Leiterunterstützung: kompatibel mit typischen Cat6A Litzen- und Massivleitern
• Installation: für den Feldeinsatz mit schnellem Zusammenbau konzipiert
• Anwendung: geeignet für strukturierte Verkabelung, Patchverbindungen und Feldreparaturen

Anwendung

Bereiten Sie das geschirmte Cat6A-Kabel vor, indem Sie den Außenmantel abisolieren und den Schirm/Beilauflitze gemäß den Verbinderanweisungen zurückfalten oder vorbereiten. Führen Sie die einzelnen Leiter entsprechend dem Farbcode in die dafür vorgesehenen Schlitze des Verbinders ein und stellen Sie sicher, dass Schirm/Beilauflitze richtig positioniert sind, um Kontakt mit dem Verbinderkörper herzustellen. Betätigen Sie den werkzeugfreien Mechanismus, um Leiter und Schirmung zu sichern; überprüfen Sie die Ausrichtung und dass der Verbinder einrastet. Testen Sie nach dem Abschluss die Verbindung auf Durchgang und Schirmungsintegrität mit einem Standard-Netzwerktester, um die Leistung zu bestätigen.

Empfehlungen

Verwenden Sie den Verbinder in Installationen, bei denen die Aufrechterhaltung der Schirmkontinuität wichtig ist. Überprüfen Sie vor dem Abschluss den Kabeltyp und den Leiterquerschnitt. Führen Sie nach dem Abschluss Tests auf Aderbelegung, Einfügedämpfung und Schirmkontinuität durch, um die Cat6A-Leistung sicherzustellen. Für permanente Installationen, bei denen mechanische Belastung oder Umwelteinflüsse zu erwarten sind, ziehen Sie eine zusätzliche Zugentlastung oder ein Gehäuse in Betracht, um die Verbindung zu schützen.
