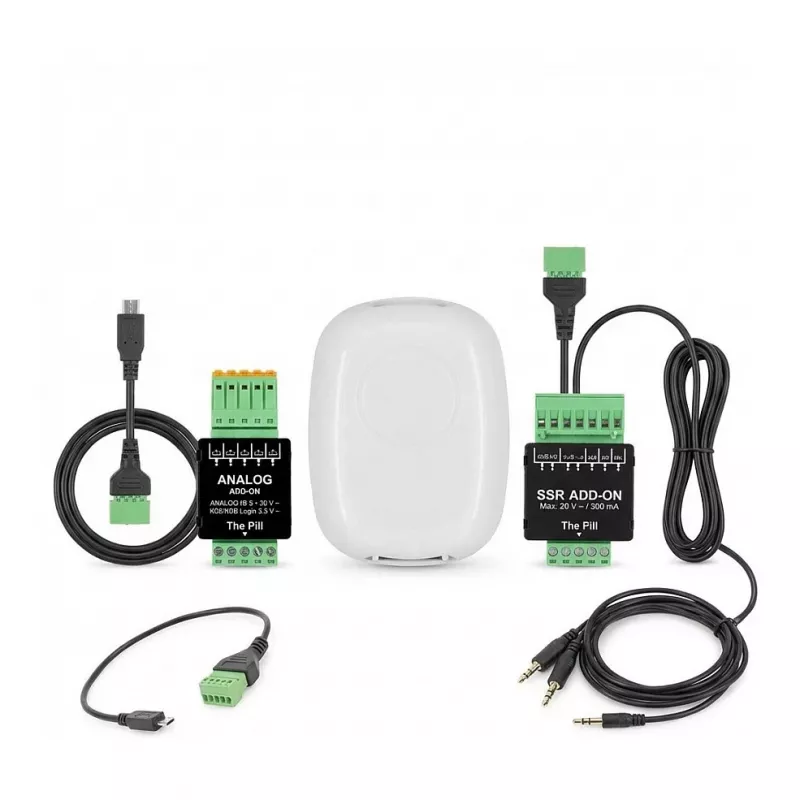

Shelly The Pill Analog 0-30 V Add-on

Das Shelly The Pill Analog 0-30 V Add-on ist ein kompaktes Erweiterungsmodul, das die Funktionen kompatibler Shelly Plus-Geräte erweitert. Es fügt einen analogen Eingang (0-30 V DC), zwei digitale Eingänge, eine 1-Wire-Schnittstelle für bis zu drei DS18B20- oder einen DHT22-Sensor sowie einen Open-Drain-Ausgang (max. 100 mA) hinzu. Dieses Steckmodul wird direkt über einen Stiftleiste mit dem Host-Gerät verbunden und ermöglicht präzise Überwachung und Steuerung für Smart-Home- und Industrieanwendungen.

Vorteile

Einfache Installation ohne zusätzliche Verkabelung; erweitert die I/O-Fähigkeiten von Shelly Plus-Geräten; unterstützt mehrere Sensortypen für vielseitige Überwachung; kompaktes Design fügt sich nahtlos ein.

Geeignet für

• Überwachung analoger Spannungssignale (0-30 V DC)
• Anschluss digitaler Sensoren und Schalter
• Hinzufügen von Temperatur-/Feuchtigkeitssensorik über 1-Wire
• Steuerung von Lasten mit geringer Leistung über Open-Drain-Ausgang

Wichtige Spezifikationen

• Analoge Eingangskanäle: 1 (0-30 V DC)
• Digitale Eingangskanäle: 2
• 1-Wire-Schnittstelle: Ja (bis zu 3x DS18B20 oder 1x DHT22)
• Open-Drain-Ausgang: 1 Kanal, max. 100 mA, max. 30 V DC
• Stromversorgung: 3,3 V DC vom Host-Gerät
• Betriebstemperatur: -20 °C bis 40 °C
• Montage: Direktes Einstecken in das Host-Gerät

Empfehlungen

Kompatibel mit Shelly Plus 1, Plus 1PM, Plus 2PM, Plus i4 und Plus i4DC. Ideal zur Erweiterung der Überwachung und Steuerung in intelligenten Gebäuden und Automatisierungssystemen.
