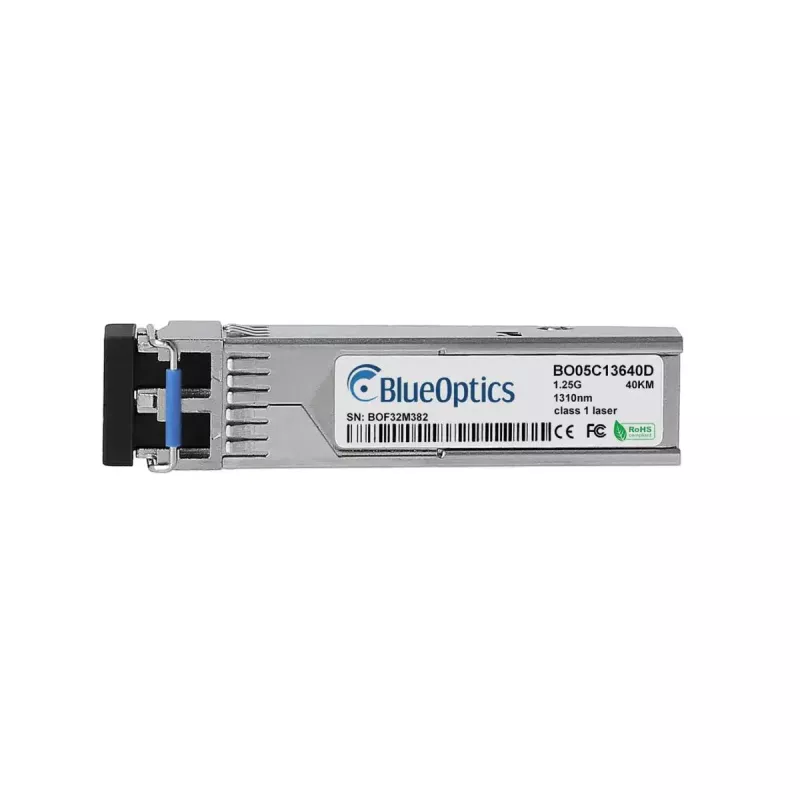

SFP-Transceivermodul BlueOptics SFP-GLX-LCI-40E-BO 1250 Mbit/s 1310 nm

Das BlueOptics SFP-GLX-LCI-40E-BO ist ein SFP-Glasfaser-Transceivermodul, das für Singlemode-Verbindungen mit einer maximalen Datenrate von 1250 Mbit/s und einer Betriebswellenlänge von 1310 nm entwickelt wurde. Das in einem Metallgehäuse untergebrachte und mit 3,3 V versorgte Modul verwendet einen LC-Duplex-Stecker und wiegt etwa 3 g. Es entspricht MSA-kompatiblen Formfaktoren und eignet sich zum Einsetzen in SFP-Ports von Switches, Routern und anderen Netzwerkgeräten, die Optiken vom Typ 1000BASE-LH unterstützen.

Vorteile

Das Modul bietet optische Übertragung der Gigabit-Klasse über Singlemode-Faser mit gleichzeitigen Sende- und Empfangskanälen über eine LC-Duplex-Schnittstelle. Das Metallgehäuse bietet mechanische Stabilität und Wärmeableitung, während der kleine SFP-Formfaktor einen flexiblen Einsatz in Gehäusen und kompakten Geräten ermöglicht. Die Einhaltung der MSA-Abmessungen und gängigen optischen Spezifikationen gewährleistet die Interoperabilität mit einer Vielzahl von Netzwerkhardware. Geringes Gewicht und Standardbetrieb mit 3,3 V vereinfachen Installation und Integration.

Geeignet für

• Singlemode-Faserverbindungen bis zu multimode-äquivalenten Entfernungen für 1000BASE-LH-Anwendungen
• Switch-zu-Switch- und Switch-zu-Router-Gigabit-Uplinks
• Speicher- und Serveranbindung in Rechenzentrums- oder Campus-Netzwerken
• Ersatz- oder Reserve-SFP-Module in MSA-kompatiblen Geräten

Technische Daten

• Schnittstellentyp: SFP (Small Form-factor Pluggable)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Optische Wellenlänge: 1310 nm (TX und RX)
• Steckverbinder: LC-Duplex
• Fasertyp: Singlemode-Faser
• Gehäusematerial: Metall
• Betriebsspannung: 3,3 V
• Gewicht: ca. 3 g

Verwendung

Setzen Sie das BlueOptics SFP-GLX-LCI-40E-BO in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts ein, während das Gerät eingeschaltet ist oder gemäß den Hot-Swap-Anweisungen des Host-Herstellers. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die LC-Buchse des Moduls an und achten Sie auf die korrekte TX/RX-Ausrichtung. Überprüfen Sie die Link-/Aktivitäts-LEDs am Host-Gerät und kontrollieren Sie die Schnittstellenparameter in der Geräteverwaltungsoberfläche. Wenn der Host digitale Diagnose (DDM/DOM) unterstützt, aktivieren oder fragen Sie die Diagnoseregister ab, um Echtzeitparameter wie Versorgungsspannung, Laser-Bias, optische Ausgangs-/Eingangsleistung und Temperatur zu überwachen.

Empfehlungen

Verwenden Sie LC-Duplex-Singlemode-Patchkabel und stellen Sie sicher, dass die Faserstecker und -ports vor dem Einsetzen sauber sind, um die Signalqualität zu erhalten. Bestätigen Sie, dass das Host-Gerät 1000BASE-LH-Optiken unterstützt und, falls eine Fernüberwachung erforderlich ist, dass DDM/DOM sowohl vom Modul als auch vom Host unterstützt wird. Vermeiden Sie für langfristige Zuverlässigkeit übermäßige mechanische Belastung des Transceivers und befolgen Sie die Handhabungsvorkehrungen zum ESD-Schutz bei Installation und Entfernung.
