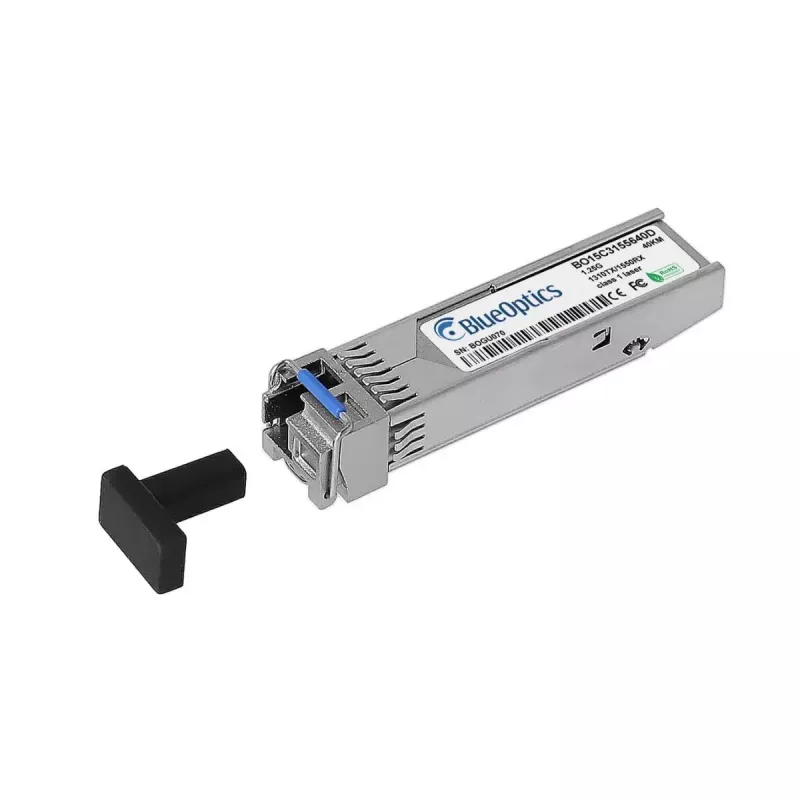

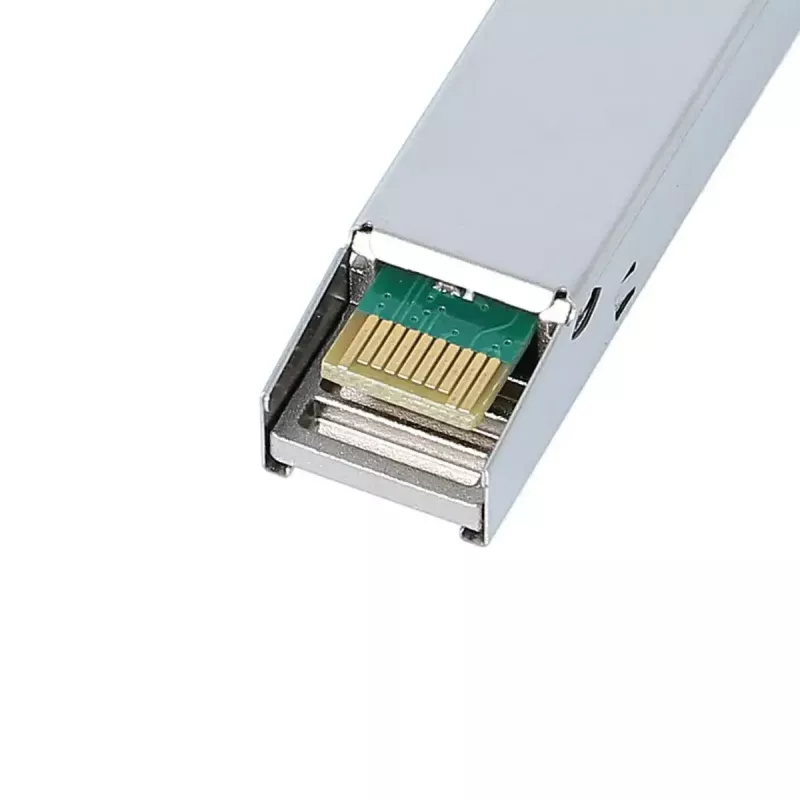

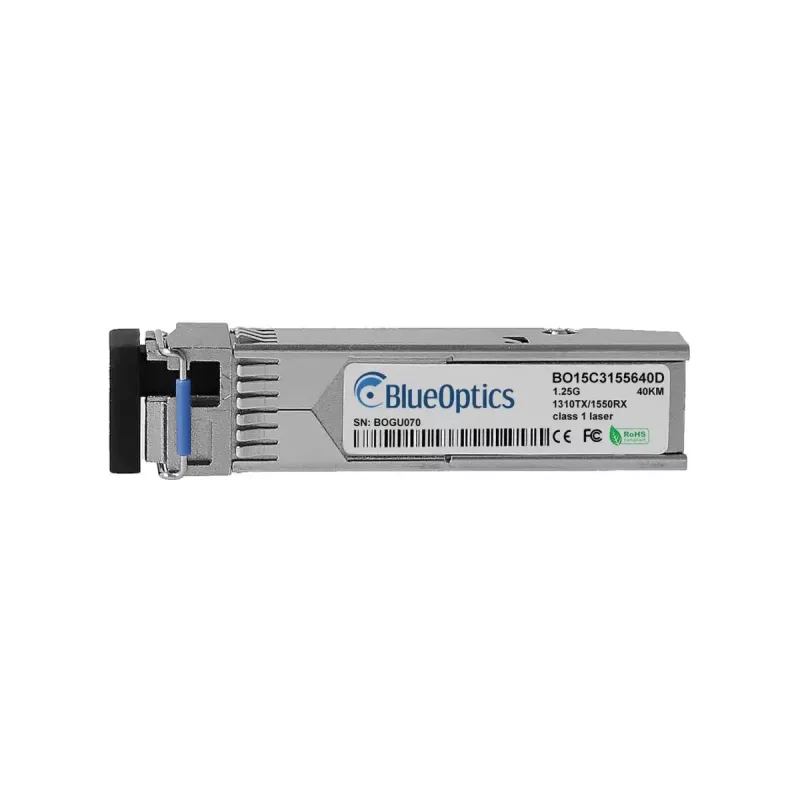

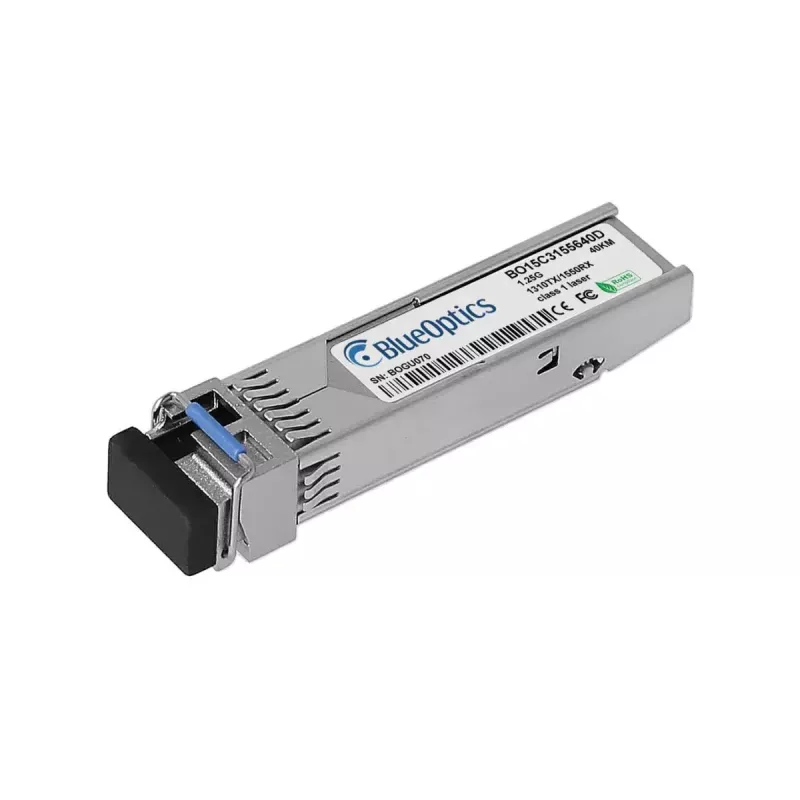

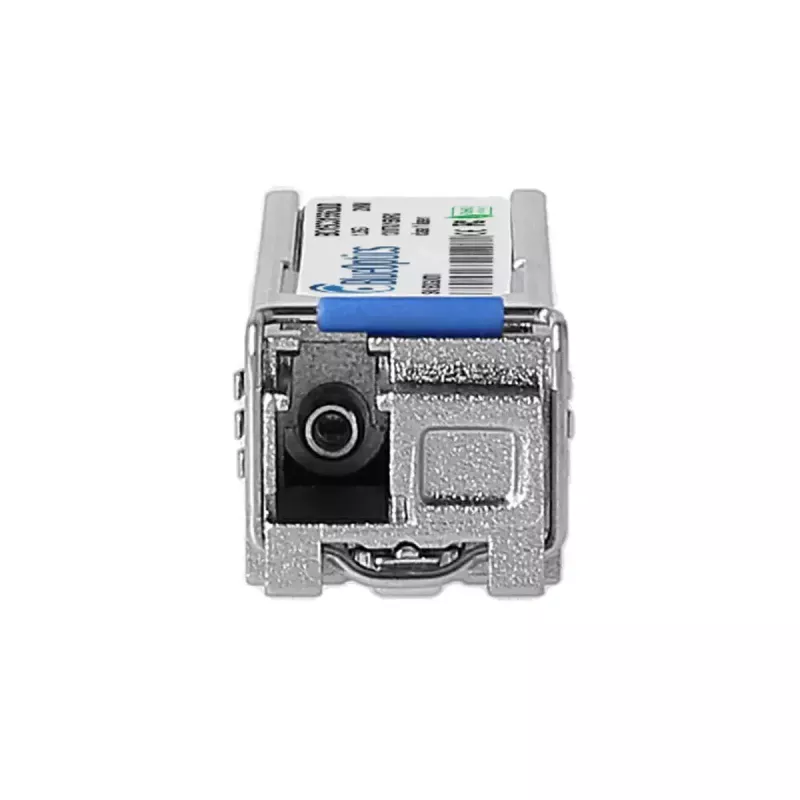

SFP-Transceivermodul BlueOptics SFP-GIG-BA LX+/LC EEC-BO 1250 Mbit/s

Der BlueOptics SFP-GIG-BA LX+/LC EEC-BO ist ein Single-Port SFP-Glasfaser-Transceiver, der für 1000BASE-BX-U-Anwendungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s ausgelegt ist. Das kompakte Modul (0,04 kg) mit Metallgehäuse in silberner Ausführung und einer Betriebsspannung von 3,3 V verwendet einen LC-Simplex-Stecker und unterstützt Singlemode-Faserverbindungen für optische Langstreckenverbindungen. Das Modul realisiert getrennte Sende- und Empfangswellenlängen für unidirektionale optische Pfade und entspricht den mechanischen und elektrischen MSA-Spezifikationen für breite Gerätekompatibilität.

Vorteile

Das Modul bietet stabile gigabitfähige optische Übertragung bis zu 1,25 Gbit/s bei gleichzeitiger Minimierung elektromagnetischer Störungen, die Glasfaserverbindungen eigen sind. Ein Metallgehäuse erhöht die mechanische Robustheit und Wärmeableitung, und das geringe Gewicht sowie der standardisierte SFP-Formfaktor ermöglichen eine einfache Hot-Swap-Installation in kompatiblen Switches, Routern und Speichersystemen. Digitale Diagnosefunktionen (DDM/DOM) stehen zur Verfügung, wenn die Host-Hardware diese Funktionen bereitstellt, und unterstützen die Fernüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Sende- und Empfangsleistung sowie Temperatur.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das BlueOptics SFP-GIG-BA LX+/LC EEC-BO in einen freien SFP-Steckplatz kompatibler Netzwerkgeräte, während das Host-Gerät gemäß den Herstellerrichtlinien eingeschaltet ist, oder nutzen Sie die Hot-Swap-Funktion, falls unterstützt. Schließen Sie ein Singlemode-LC-Patchkabel an den LC-Simplex-Port an und achten Sie auf die korrekte Sende-/Empfangspaarung mit dem entfernten Transceiver. Überprüfen Sie den Verbindungsstatus am Host-Gerät und überwachen Sie, falls verfügbar, die DDM/DOM-Werte über die Host-Management-Schnittstelle, um die optische Leistung und den Modulzustand zu bestätigen.

Empfehlungen

Stellen Sie sicher, dass die Host-Hardware das 1000BASE-BX-U-Protokoll und DDM/DOM unterstützt, wenn Ferndiagnosen erforderlich sind. Verwenden Sie Singlemode-Fasern und LC-Simplex-Patchkabel, die für die vorgesehene Entfernung ausgelegt sind, und halten Sie die Steckerendflächen sauber, um eine optimale Signalqualität zu gewährleisten. Überprüfen Sie beim Austausch von OEM-Modulen die Firmware-Kompatibilität mit dem Zielgerät und testen Sie die Verbindungen nach der Installation.
