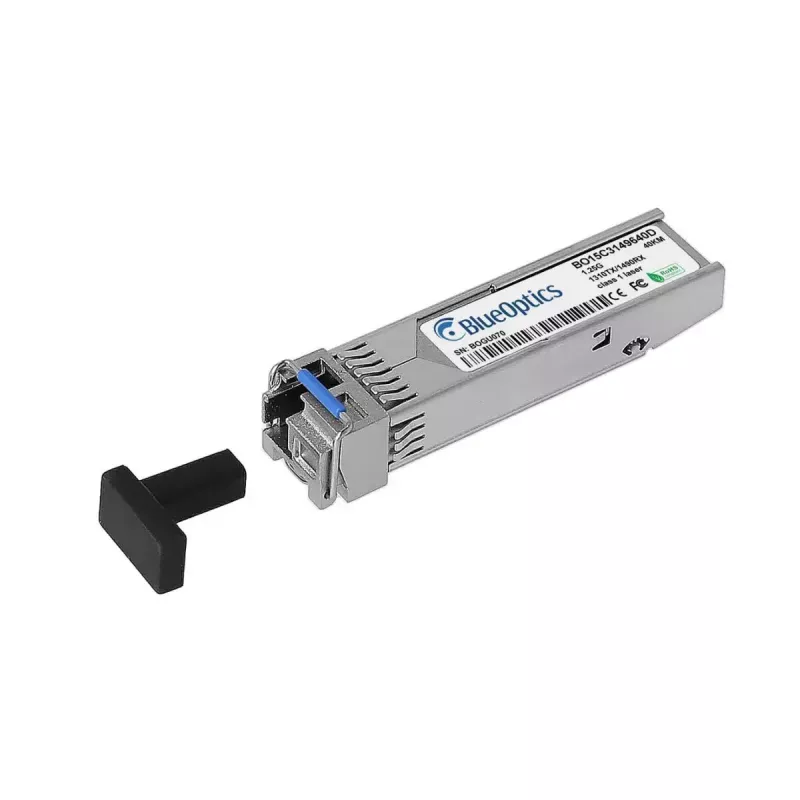

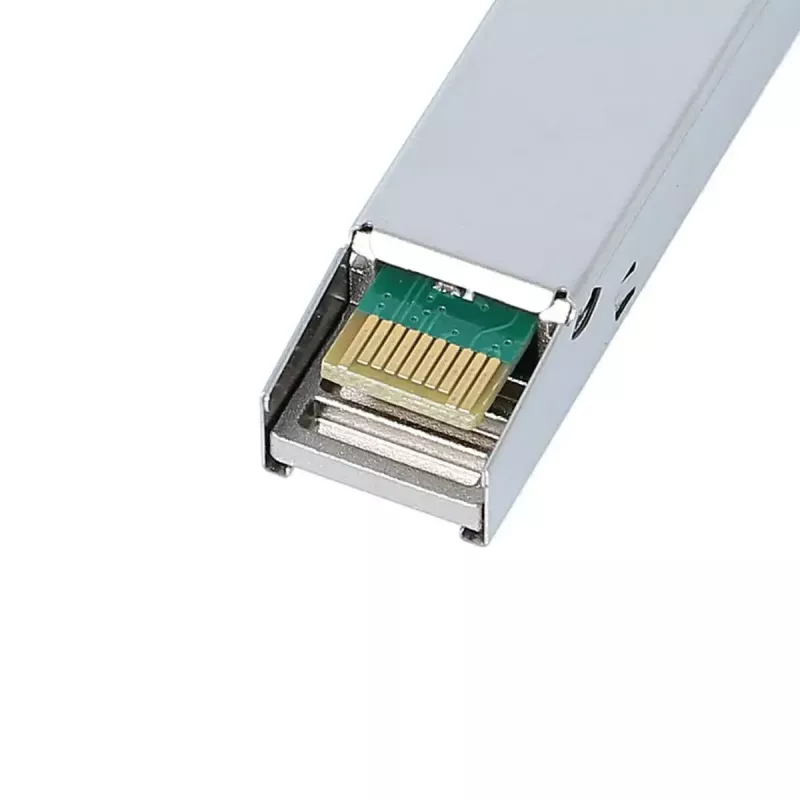

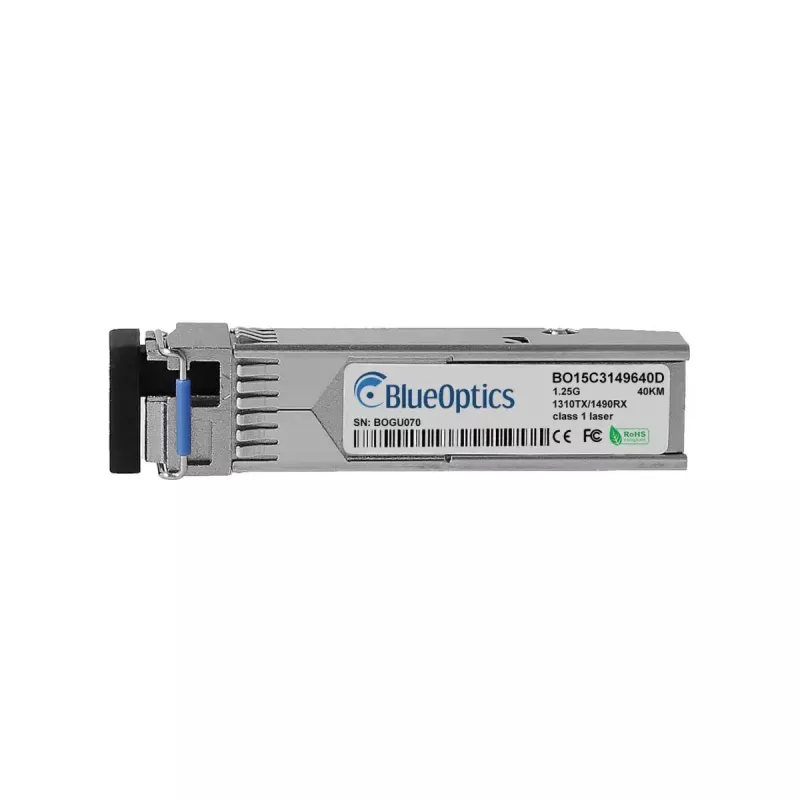

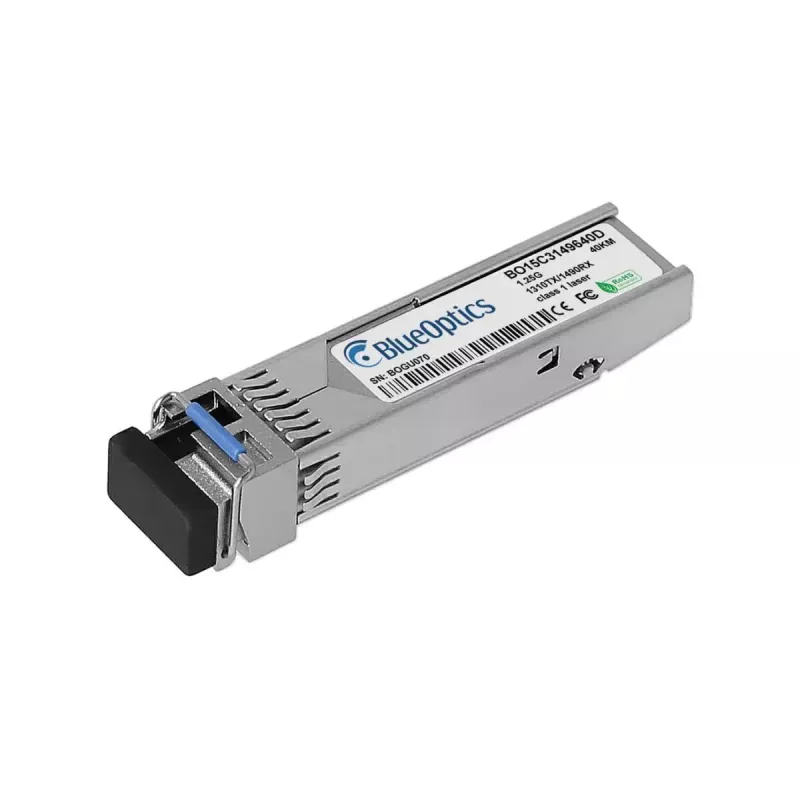

SFP-Transceivermodul BlueOptics SFP-GD-BD34-BO 1250 Mbit/s

Das BlueOptics SFP-GD-BD34-BO ist ein faseroptisches SFP-Transceivermodul, das für optische Singlemode-Verbindungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s entwickelt wurde. In einem silbernen Metallgehäuse untergebracht und etwa 3 g schwer, arbeitet das Modul mit 3,3 V Eingangsspannung und verwendet einen LC-Simplex-Stecker zum Senden und Empfangen von Signalen über Singlemode-Fasern. Der Transceiver entspricht den MSA-SFP-Formfaktorstandards und ist mit Systemen kompatibel, die MRV SFP-GD-BD34-kompatible 1000BASE-BX-U-Module akzeptieren.

Vorteile

Das Modul bietet eine kompakte SFP-Schnittstelle für die einfache Hot-Plug-fähige Installation in Switches, Routern und ähnlichen Netzwerkgeräten. Sein Metallgehäuse sorgt für mechanische Robustheit und Wärmeableitung, während das optische Singlemode-Design Langstreckenverbindungen unterstützt. Die Unterstützung digitaler Diagnose (DDM/DOM) ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sende- und Empfangsleistung sowie Modultemperatur, sofern die Host-Hardware diese Funktionen unterstützt.

Geeignet für

• Singlemode-Faser-Ethernet-Verbindungen bis zu 1,25 Gbit/s
• Ersatz oder Erweiterung von SFP-Steckplätzen in Switches und Routern
• Punkt-zu-Punkt optische Langstreckenverbindungen (Betreiber- oder Rechenzentrumsverbindungen)
• Umgebungen, die digitale Diagnose zur Verbindungsüberwachung erfordern

Technische Daten

• Schnittstelle: SFP (MSA-konform)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)

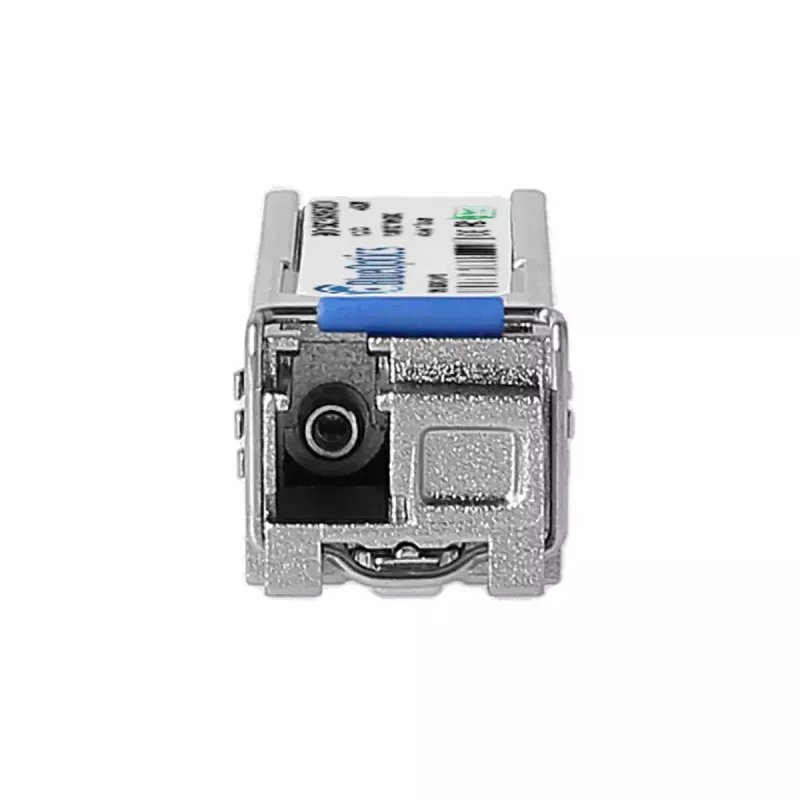

• Anschluss: LC-Simplex (Single-Faser Senden und Empfangen)
• Fasertyp: Singlemode-Glasfaser
• GehäVerwendung: Silbernes Metallgehäuse
• Betriebsspannung: 3,3 V
• Gewicht: ca. 0,003 kg
• Digitale Diagnoseüberwachung (DDM/DOM): unterstützt, wenn Host-Hardware Unterstützung bietet

Verwendung

Stecken Sie das BlueOptics SFP-GD-BD34-BO in einen kompatiblen SFP-Steckplatz am ausgeschalteten oder Hot-Swap-fähigen Hostgerät gemäß den Anweisungen des Host-Anbieters und schließen Sie dann ein LC-Simplex-Singlemode-Patchkabel an das Modul an. Stellen Sie sicher, dass das Hostsystem das erforderliche Übertragungsprotokoll (1000BASE-BX-U) unterstützt und, falls DDM/DOM benötigt wird, dass der Host die Diagnoseschnittstelle bereitstellt. Überprüfen Sie nach dem Einsetzen den Verbindungsstatus und die Diagnose über die Netzwerkverwaltungsschnittstelle des Hostsystems.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und führen Sie die Fasern, wenn möglich, über Patchpanels, um die Stecker zu schützen. Überprüfen Sie die Kompatibilität mit der Zielhardware und stellen Sie sicher, dass das Verbindungsbudget (Wellenlänge, Sender-/Empfängerspezifikation und Faserdämpfung) für die gewünschte Entfernung geeignet ist. Aktivieren Sie zur Überwachung der Verbindungsgesundheit die DDM/DOM-Funktionen im Host, um auf Echtzeit-Modulparameter zuzugreifen.
