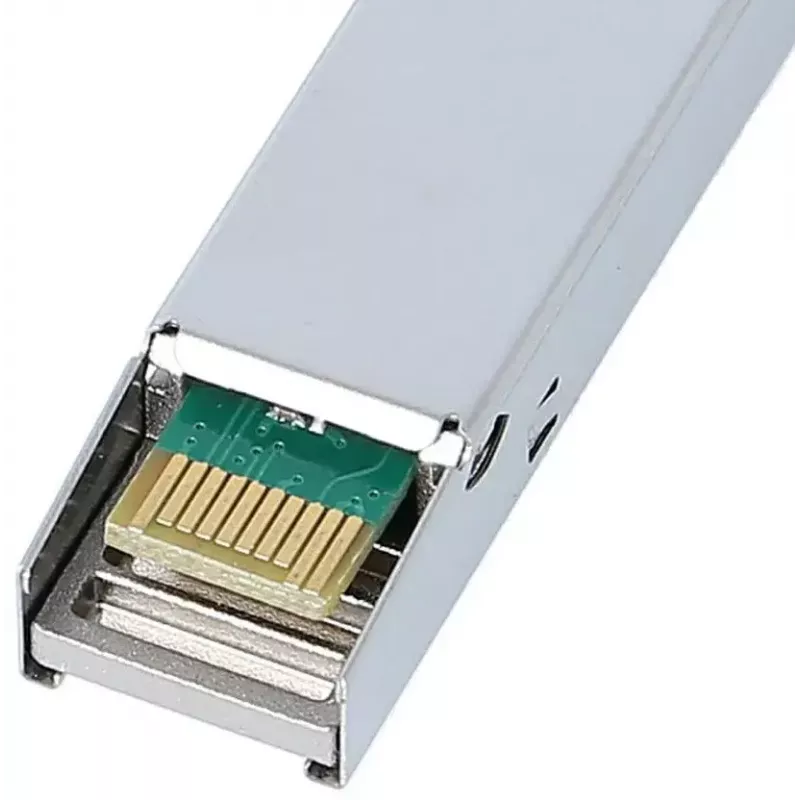

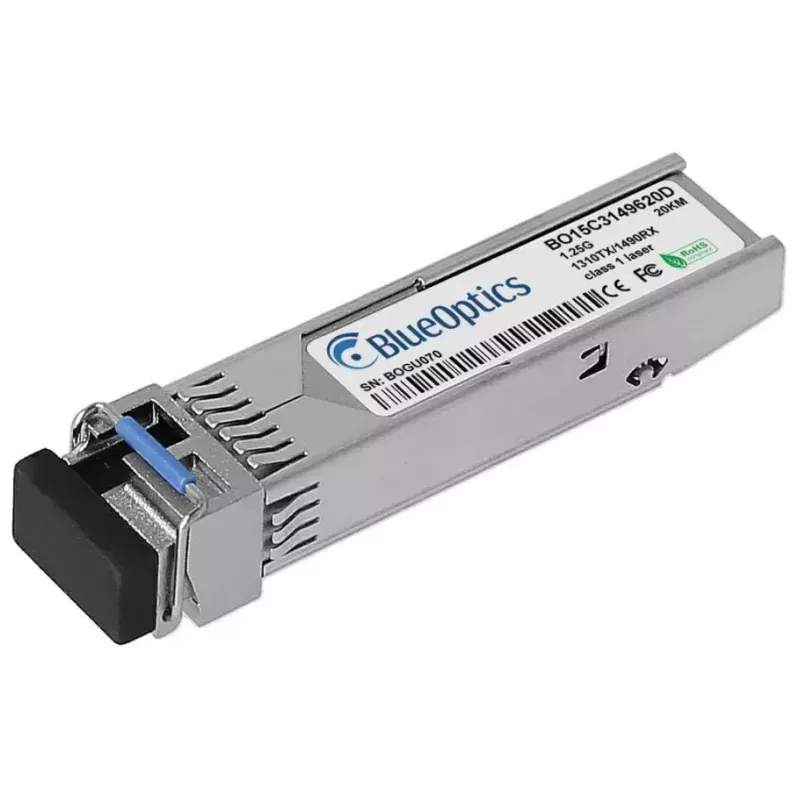

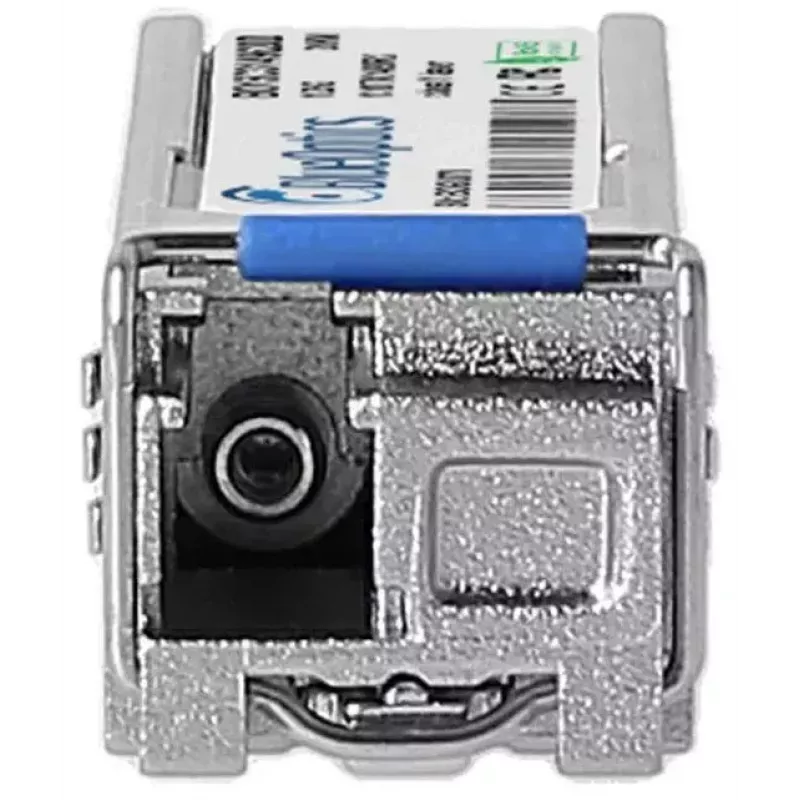

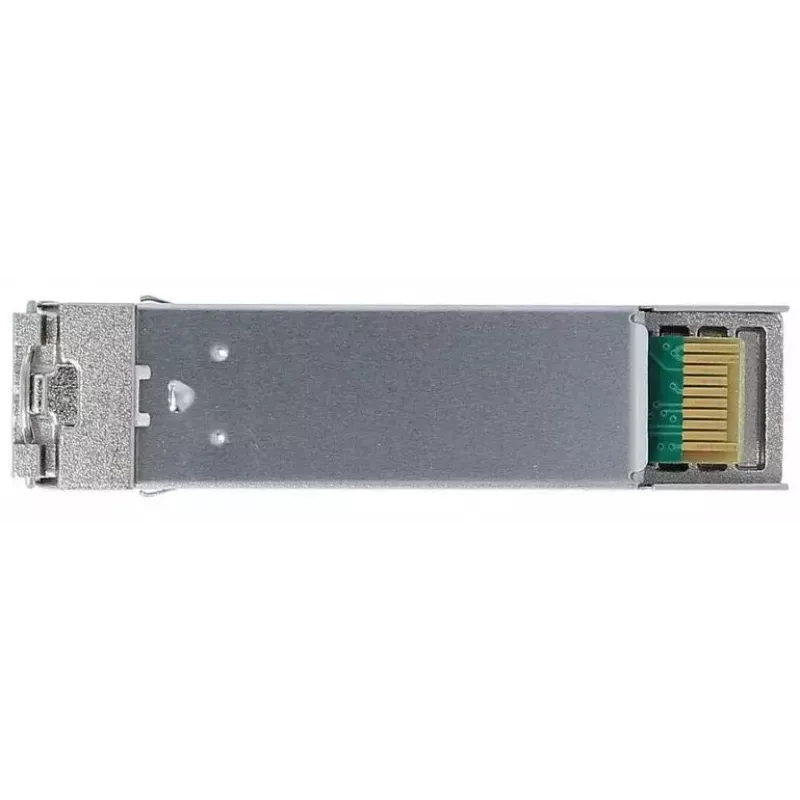

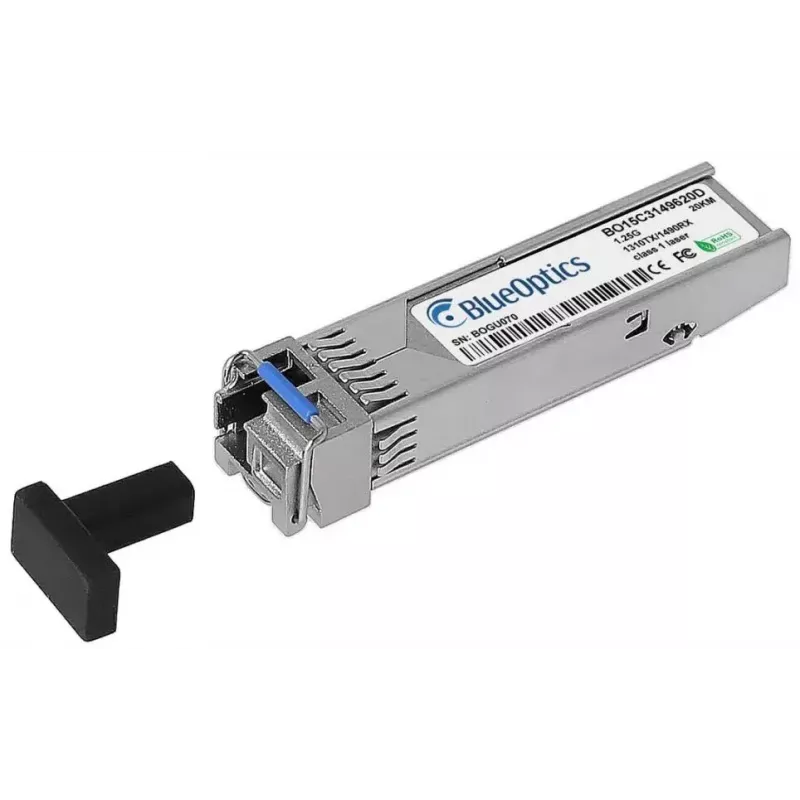

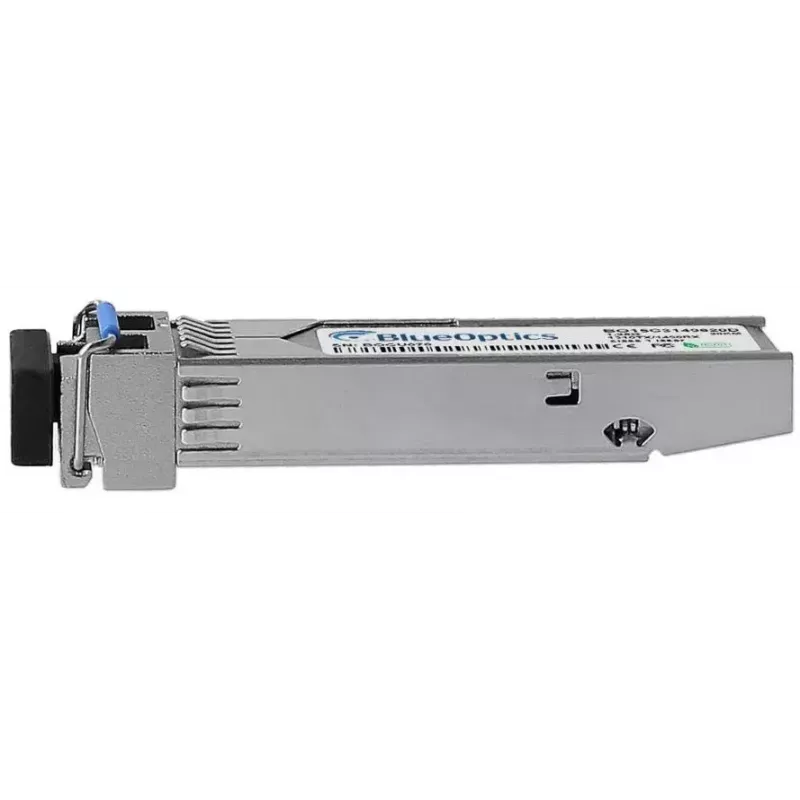

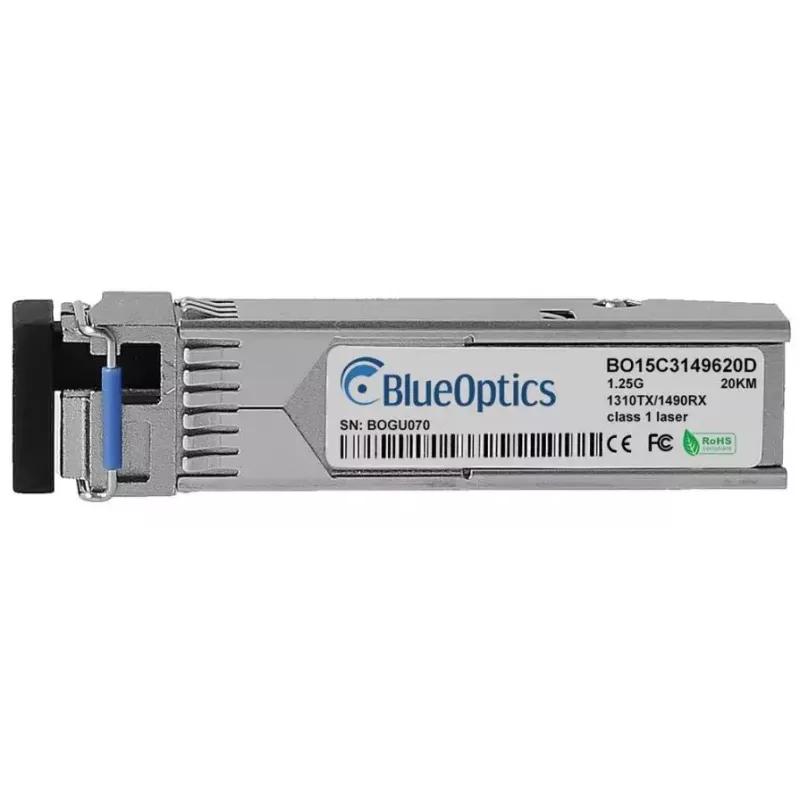

SFP-Transceivermodul BlueOptics SFP-BXU34-20KM-EE-BO 1250 Mbit/s

Das BlueOptics SFP-BXU34-20KM-EE-BO ist ein Singlemode-Faser-SFP-Transceivermodul, das für 1000BASE-BX-U-Anwendungen mit einer maximalen Datenrate von 1250 Mbit/s ausgelegt ist. Es verwendet einen LC-Simplex-Steckverbinder und unterstützt die bidirektionale Übertragung über eine Faser mit einer Senderwellenlänge um 1490 nm und einer Empfängerwellenlänge um 1310 nm. Das optische Transceivermodul ist in einem Metallgehäuse untergebracht, hat einen kompakten SFP-Formfaktor und eine angegebene mittlere Betriebsdauer zwischen Ausfällen (MTBF) von 1.000.000 Stunden, wodurch es sich für den langfristigen Einsatz in Netzwerkgeräten eignet, die den mechanischen und elektrischen MSA-SFP-Standards entsprechen.

Vorteile

Das Modul bietet eine 1,25 Gbit/s Ethernet-kompatible Signalübertragung über Singlemode-Fasern für Entfernungen von bis zu 20 km und umfasst die digitale Diagnoseüberwachung (DDM/DOM), die bei Unterstützung durch die Host-Hardware die Echtzeitüberwachung von Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur ermöglicht. Das gemäß den MSA-Richtlinien und unter Verwendung hochwertiger Komponenten gefertigte Transceivermodul bietet eine konsistente Interoperabilität mit MSA-konformen SFP-Ports und einen zuverlässigen Langzeitbetrieb bei geringem Gewicht und mechanischer Stabilität durch das Metallgehäuse.

Geeignet für

Technische Daten

Gebrauchsanweisung

Setzen Sie das SFP-Transceivermodul in einen MSA-konformen SFP-Steckplatz eines Switches, Routers oder anderen Netzwerkgeräts ein, während das Host-Gerät gemäß den Hot-Plug-Richtlinien des Herstellers mit Strom versorgt wird. Schließen Sie ein geeignetes Singlemode-LC-Simplex-Patchkabel an den Port des Transceivers an und achten Sie auf die korrekte Polarität und darauf, dass das andere Ende mit einem kompatiblen BX-Transceiver verbunden ist (eine Seite für 1310 nm Empfang / 1490 nm Senden und die andere für die komplementären Richtungen konfiguriert). Überprüfen Sie den Verbindungsstatus und, falls verfügbar, die DDM/DOM-Parameter über die Host-Management-Schnittstelle, um den Modulzustand und die optischen Pegel zu überwachen.

Empfehlungen

Verwenden Sie Singlemode-LC-Simplex-Patchkabel und stellen Sie sicher, dass der entfernte Transceiver die 1000BASE-BX-U-Wellenlängenpaarung unterstützt. Bestätigen Sie die Host-Gerätekompatibilität mit SFP-Modulen von Drittanbietern und aktivieren Sie die DDM/DOM-Unterstützung auf dem Switch oder Router für die Live-Diagnose. Schützen Sie die Steckverbinder vor Staub und Beschädigung, wenn sie nicht verwendet werden, und führen Sie eine Endflächenreinigung durch, bevor Sie Verbindungen herstellen, um eine optimale optische Leistung zu erhalten.
