SFP-Transceivermodul BlueOptics SFP-23BED-BO 1250 Mbit/s

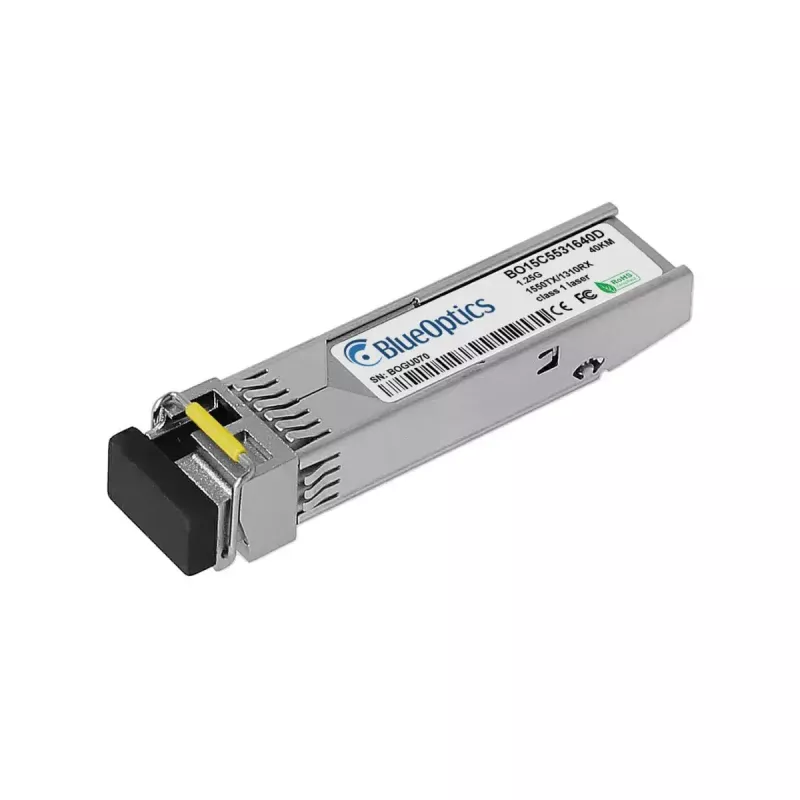

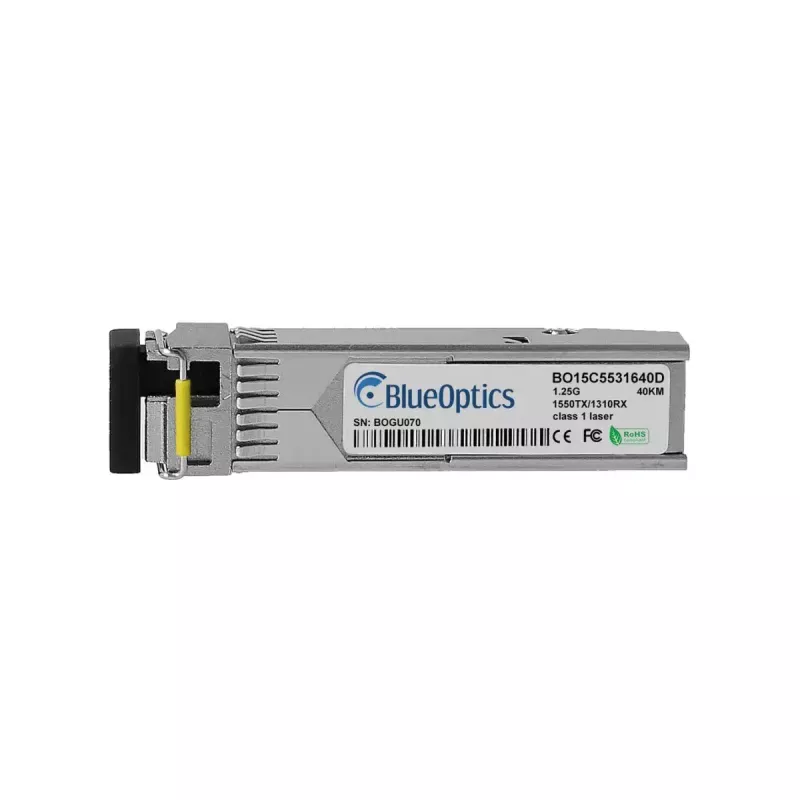

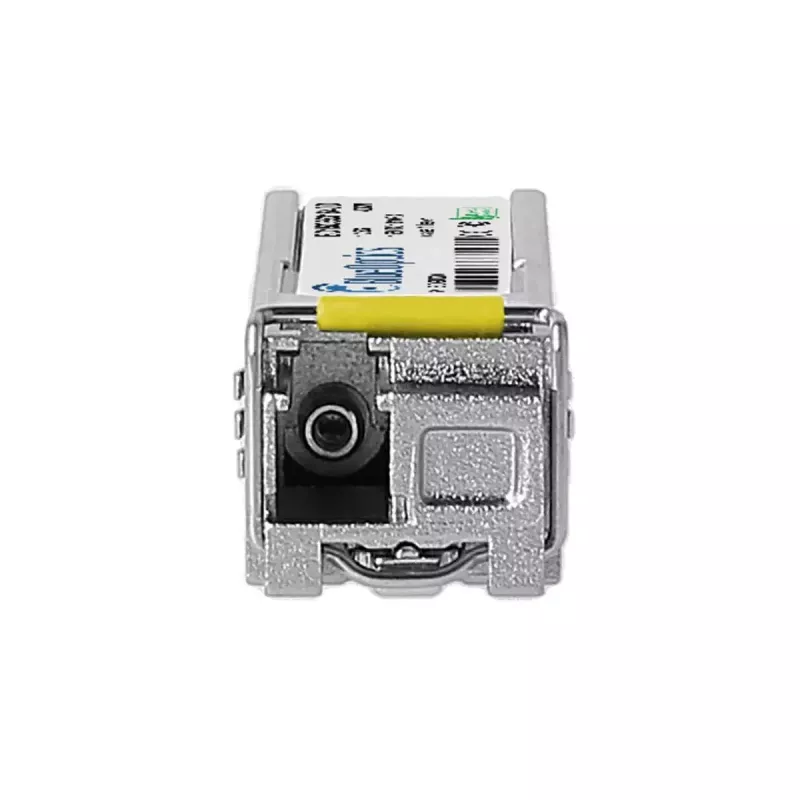

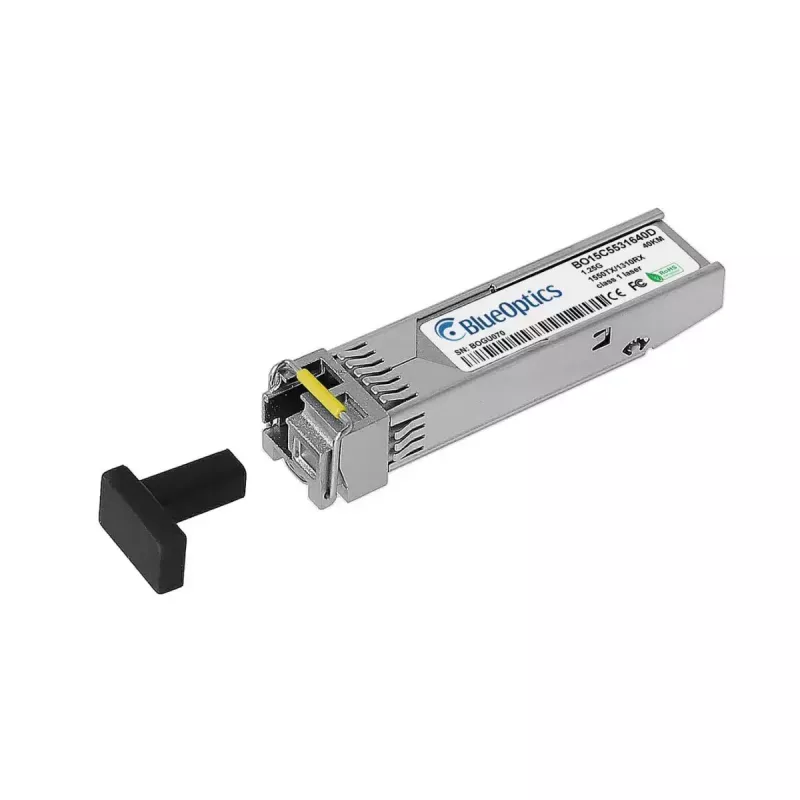

Das BlueOptics SFP-23BED-BO ist ein Singlemode-Faser-SFP-Transceivermodul, das für 1000BASE-BX-D-Anwendungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s entwickelt wurde. Untergebracht in einem kompakten Metallgehäuse und mit einem Gewicht von etwa 3 g, arbeitet das Modul mit einer 3,3-V-Versorgung und verwendet einen LC-Simplex-Stecker. Der Transceiver implementiert wellenlängengetrennte Sende- und Empfangskanäle (Senden ~1310 nm, Empfangen ~1550 nm) gemäß MSA-Standards und ermöglicht Duplex-Kommunikation über eine einzelne Faser für Verbindungen bis zu etwa 40 km, wenn kompatible Singlemode-Fasern und Geräte verwendet werden.

Vorteile

Das BlueOptics SFP-23BED-BO bietet MSA-konformen Formfaktor und elektrische/optische Schnittstellen für breite Interoperabilität mit Switches, Routern und anderen Netzwerkgeräten, die 1000BASE-BX-D-SFP-Module unterstützen. Sein Metallgehäuse bietet zuverlässigen mechanischen Schutz und thermische Stabilität, während das geringe Gewicht und der standardmäßige SFP-Stecker Installation und Austausch vereinfachen. Das Modul unterstützt digitale Diagnoseüberwachungsfunktionen (DDM/DOM), die Echtzeitinformationen zu Spannung, Laser-Bias, Sendeleistung, Empfangsleistung und Temperatur liefern, sofern die Host-Hardware dies unterstützt.

Geeignet für

Wichtige technische Daten

So wird es verwendet

Installieren Sie das BlueOptics SFP-23BED-BO, indem Sie es in einen kompatiblen SFP-Port einstecken, wobei das Modul in der richtigen Ausrichtung eingerastet wird, bis es einrastet. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel zwischen diesem Transceiver und dem entsprechenden Transceiver am entfernten Ende, wobei die korrekte Faserpolarität für den BX-D-Betrieb (Einzelfaser, wellenlängengetrenntes Senden/Empfangen) zu beachten ist. Stellen Sie sicher, dass das Host-Gerät die erforderliche 3,3-V-Versorgung bereitstellt und das 1000BASE-BX-D-Protokoll unterstützt. Wenn eine Überwachung erforderlich ist, aktivieren Sie die DDM/DOM-Berichterstattung auf dem Host, um Live-Diagnosen wie Spannung, Laser-Bias-Strom, optische Leistung und Temperatur anzuzeigen.

Empfehlungen

Verwenden Sie werksgeprüfte Singlemode-LC-Simplex-Patchkabel und beachten Sie die Richtlinien des Host-Anbieters für SFP-Kompatibilität. Stellen Sie sicher, dass der entfernte Transceiver den BX-D-Einzelfaserbetrieb unterstützt und passen Sie Fasertyp und Steckerqualität an, um die angegebene Reichweite zu erreichen. Für die Ferndiagnose überprüfen Sie, ob die Host-Hardware DDM/DOM unterstützt, um auf die Diagnoseparameter zuzugreifen.
