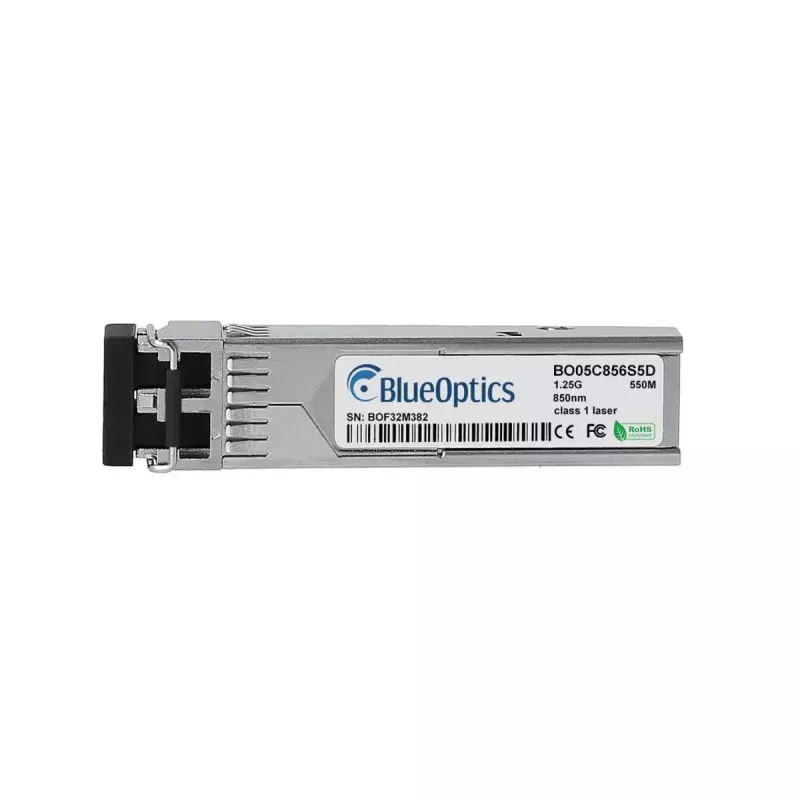

SFP-Transceivermodul BlueOptics SFP-1G-SX-QN-BO 1250 Mbit/s 850 nm

Das BlueOptics SFP-1G-SX-QN-BO ist ein SFP-Glasfaser-Transceivermodul, das für 1,25 Gbit/s (1250 Mbit/s) Datenverbindungen über Multimodefaser bei einer Wellenlänge von 850 nm ausgelegt ist. In einem Metallgehäuse untergebracht und mit einer 3,3-V-Spannungsversorgung betrieben, bietet das kompakte Modul (ca. 3 g) bidirektionale optische Sende- und Empfangskanäle über einen LC-Duplex-Stecker gemäß MSA-Standards. Es unterstützt 1000Base-SX-Anwendungen und ist als kompatibler Transceiver für Systeme vorgesehen, die denselben Formfaktor und dasselbe Protokoll akzeptieren.

Vorteile

Das Modul bietet eine standardisierte SFP-Schnittstelle, die eine hot-plug-fähige Installation und Interoperabilität mit einer Vielzahl von Switches, Routern und Speichergeräten ermöglicht, die 1000Base-SX-Optiken unterstützen. Das Metallgehäuse sorgt für EMI-Abschirmung und mechanische Langlebigkeit, während das kompakte, leichte Design den Einsatz in dicht bestückten Geräte-Racks vereinfacht. Gemäß MSA-Spezifikationen gebaut, unterstützt der Transceiver Multimodefaser-Verbindungen über typische Entfernungen für 850-nm-Optiken und eignet sich für Ethernet und verwandte Hochgeschwindigkeitsprotokolle bis zu 1,25 Gbit/s.

Geeignet für

• 1-Gbit/s-Ethernet-Verbindungen über Multimodefaser (1000Base-SX)
• Verbindung von Switches, Routern und NAS- oder SAN-Speichersystemen
• Optische Kurz- bis Mittelstreckenverbindungen innerhalb von Gebäuden und Campusnetzwerken
• Netzwerke, die hot-plug-fähige, standardmäßige SFP-Module mit LC-Duplex-Steckern benötigen

Technische Spezifikationen

• Schnittstelle: SFP (Small Form-factor Pluggable)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Betriebswellenlänge: 850 nm

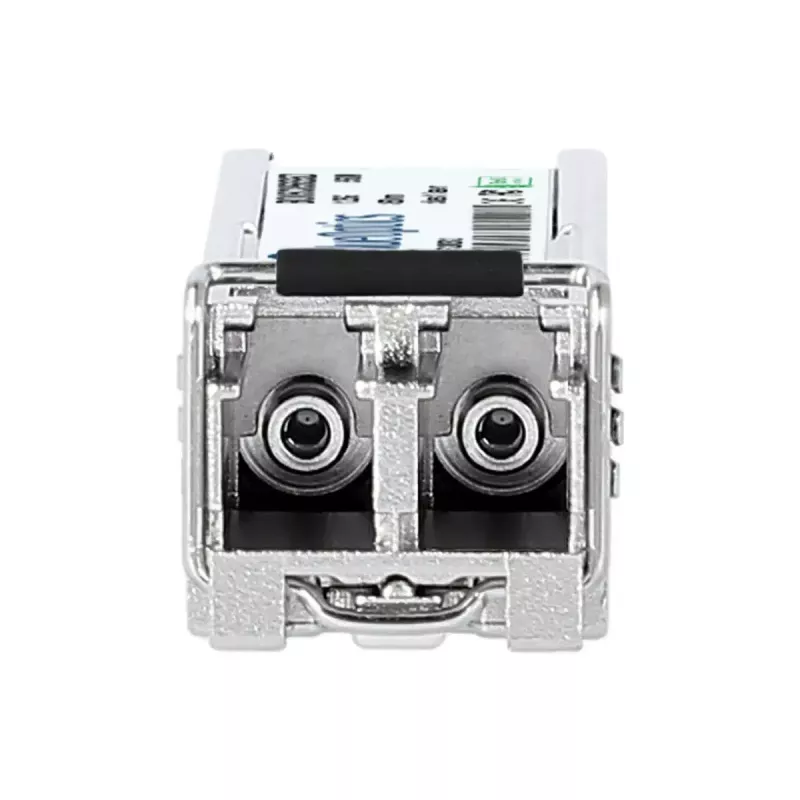

• Anschluss: LC-Duplex
• Fasertyp: Multimodefaser (MMF)
• Versorgungsspannung: 3,3 V
• GehäVerwendung: Metall
• Produktfarbe: silber
• Gewicht: 0,003 kg (ca. 3 g)

Verwendung

Installieren Sie das BlueOptics SFP-1G-SX-QN-BO, indem Sie es in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts einsetzen, bis es einrastet; stellen Sie sicher, dass das Gerät eingeschaltet ist und der Steckplatz 1000Base-SX-Optiken unterstützt. Schließen Sie die optische Verbindung mit LC-Duplex-Multimode-Patchkabeln an und achten Sie auf die korrekte Faserpolarität. Konfigurieren Sie den Netzwerkport des Host-Geräts auf die geeigneten Geschwindigkeits- und Duplexeinstellungen, falls vom Gerät gefordert. Für die Fernüberwachung optischer Parameter aktivieren Sie Digital Diagnostics Monitoring (DDM/DOM) auf Hardware, die SFF-8472 unterstützt, um Versorgungsspannung, Laser-Vorstrom, optische Ausgangs- und Eingangsleistung sowie Modultemperatur auszulesen.

Empfehlungen

Verwenden Sie hochwertige Multimodefaser-Patchkabel und halten Sie die LC-Stecker sauber, um optimale Sende-/Empfangsleistung zu erzielen. Überprüfen Sie vor dem Einsatz die Gerätekompatibilität und DDM-Unterstützung der Host-Hardware. Für beste Ergebnisse bei Kurz- bis Mittelstreckenanwendungen befolgen Sie die Multimodefaser-Spezifikationen und die maximalen Entfernungsempfehlungen für 850-nm-1000Base-SX-Verbindungen.
