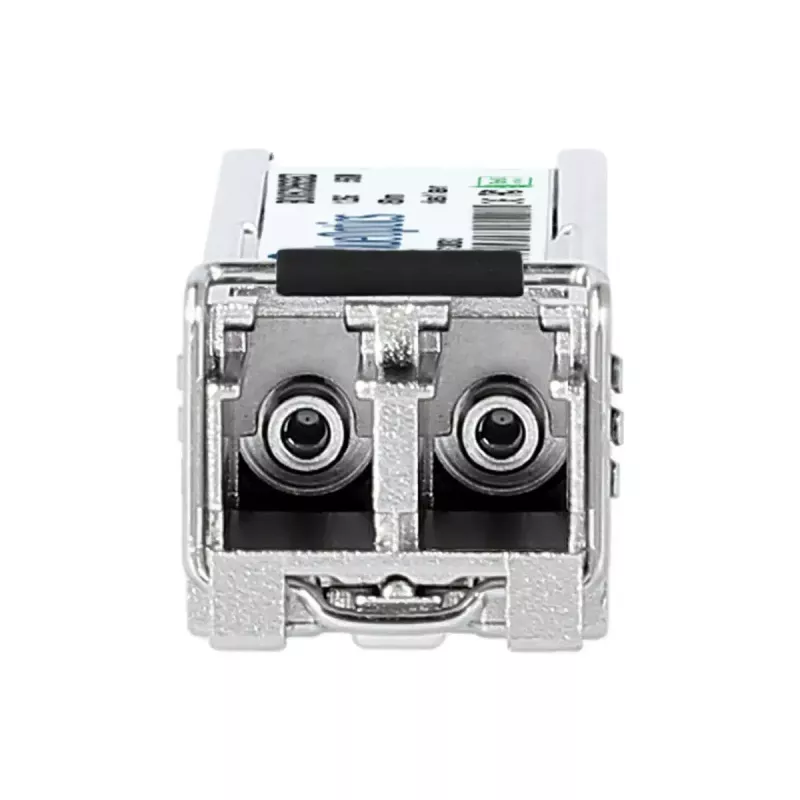

SFP-Transceivermodul BlueOptics SFP-1G-SX-QL-BO 1250 Mbit/s 850 nm

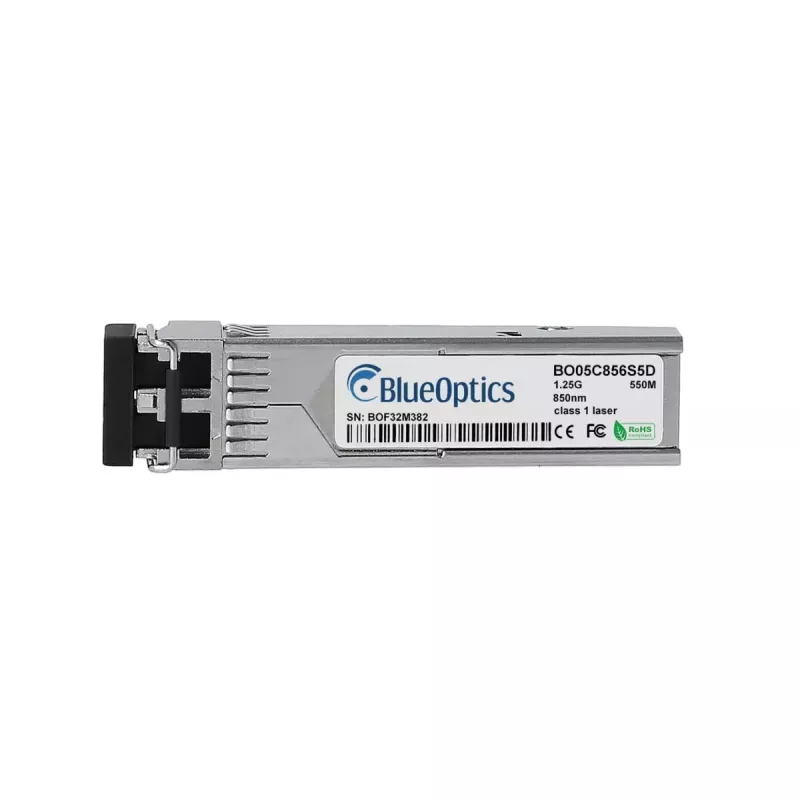

Das BlueOptics SFP-1G-SX-QL-BO ist ein kompaktes faseroptisches SFP-Transceivermodul für 1000Base-SX-Netzwerke. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s und arbeitet mit einer Wellenlänge von 850 nm über Multimode-Faser. Das Modul verfügt über ein Metallgehäuse für mechanische Stabilität, verwendet eine standardmäßige SFP-Schnittstelle mit LC-Duplex-Stecker und benötigt eine 3,3-V-Stromversorgung. Mit einem Gewicht von etwa 3 g eignet es sich für Netzwerkgeräte mit begrenztem Platz und lässt sich gemäß MSA-SFP-Spezifikationen einfach installieren.

Vorteile

Das Modul bietet Kompatibilität mit QLogic-basierten Plattformen durch Einhaltung der MSA-Standards und ermöglicht den Einsatz in Switches, Routern, Speichersystemen und ähnlicher Hardware, die QLogic 1000Base-SX SFP-Transceiver akzeptieren. Es besteht aus branchenüblichen Komponenten und einem Metallgehäuse und bietet eine zuverlässige Signalübertragung über Multimode-Faser mit geringer Anfälligkeit für elektromagnetische Störungen. Die integrierte Unterstützung für digitale Diagnose (DDM/DOM) ermöglicht die Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, sofern das Host-Gerät dies unterstützt.

Geeignet für

• Gigabit-Ethernet-Verbindungen über Multimode-Faser (1000Base-SX)
• Rechenzentrums-Uplinks und Switch-zu-Switch-Verbindungen
• Storage Area Networks und Fibre Channel over Ethernet-Anwendungen
• Optische Kurz- bis Mittelstreckenverbindungen bis zu den Grenzen der Multimode-Faser (typischerweise bis zu mehreren hundert Metern)

Wichtige Spezifikationen

• Schnittstellentyp: SFP (LC-Duplex-Stecker)
• Nenndatenrate: bis zu 1250 Mbit/s
• Betriebswellenlänge: 850 nm (Senden und Empfangen)
• Fasertyp: Multimode-Faser (MMF), 1000Base-SX-Standard
• Versorgungsspannung: 3,3 V
• Konstruktion: Metallgehäuse, silberfarben
• Gewicht: ca. 0,003 kg
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM) gemäß SFF-8472, wenn das Host-Gerät die Funktion unterstützt

Verwendung

Installieren Sie das BlueOptics SFP-1G-SX-QL-BO, indem Sie es gemäß den Anweisungen des Hardwareherstellers in einen kompatiblen SFP-Port des Host-Geräts einsetzen, bis es einrastet. Verbinden Sie ein LC-Duplex-Multimode-Patchkabel zwischen den entsprechenden Transceivern und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie, ob das Host-Gerät den Transceiver erkennt, und aktivieren oder lesen Sie gegebenenfalls die DDM/DOM-Parameter aus, um die Betriebsbedingungen zu überwachen. Befolgen Sie die Hot-Plug- und ESD-Handhabungsverfahren des Geräteherstellers bei Installation und Entfernung.

Empfehlungen

Verwenden Sie für optimale Leistung hochwertige Multimode-Faser und LC-Duplex-Patchkabel, halten Sie die Faserstecker sauber und stellen Sie sicher, dass die Firmware des Host-Geräts Drittanbieter-SFP-Module und DDM/DOM unterstützt, falls Sie eine Diagnoseüberwachung benötigen. Beachten Sie die empfohlenen Entfernungsgrenzen für Multimode-Faser bei 1000Base-SX, um die Verbindungszuverlässigkeit zu gewährleisten.
