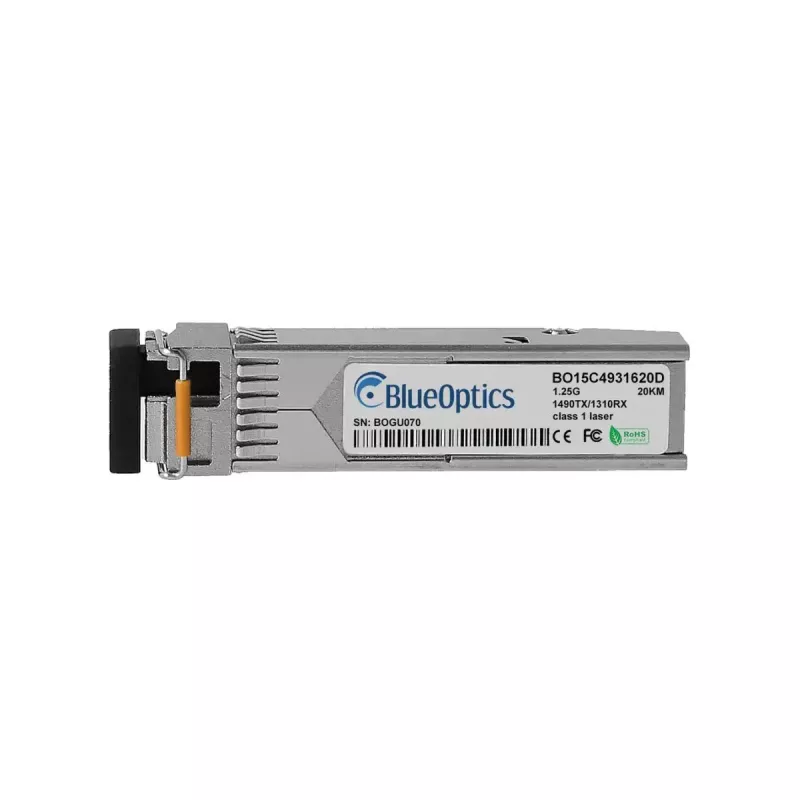

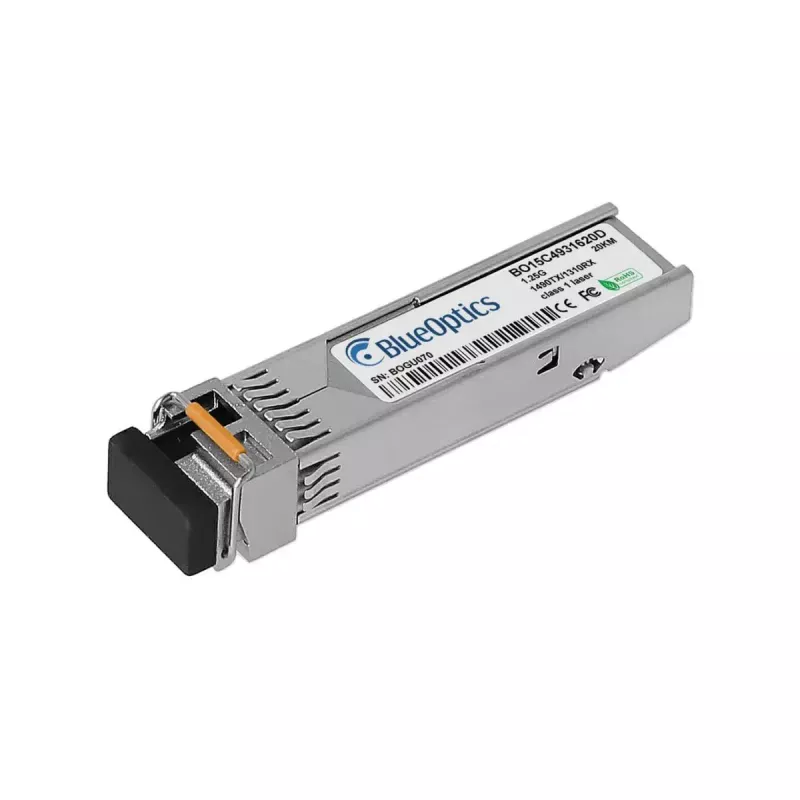

SFP-Transceivermodul BlueOptics SFP-17B-BO 1250 Mbit/s Glasfaser

Das BlueOptics SFP-17B-BO ist ein Single-Port-SFP-Glasfaser-Transceivermodul, das für Anwendungen mit 1,25 Gbit/s (1250 Mbit/s) ausgelegt ist. Es verwendet ein Metallgehäuse, wird mit 3,3 V betrieben und wiegt ca. 3 g. Das Modul implementiert ein bidirektionales 1000BASE-BX-D-Design mit getrennten Sende- und Empfangswellenlängen für Singlemode-Fasern und einem LC-Simplex-Stecker gemäß MSA-Standards. Es ist für den Einsatz in Netzwerkgeräten vorgesehen, die RAD SFP-17b-kompatible Transceiver unterstützen, und ermöglicht optische Verbindungen von bis zu etwa 20 km, abhängig von Glasfaser- und Systemparametern.

Vorteile

Der Transceiver bietet Kompatibilität mit gängigen RAD SFP-17b-Plattformen und erfüllt gleichzeitig die mechanischen und elektrischen MSA-Standards, was einen Plug-and-Play-Austausch ermöglicht. Das Metallgehäuse verbessert die mechanische Robustheit und Wärmeableitung. Die integrierte digitale Diagnose (DDM/DOM, sofern von der Host-Hardware unterstützt) liefert Echtzeit-Betriebsdaten wie Versorgungsspannung, Laser-Vorstrom, optische Ausgangs-/Eingangsleistung und Temperatur für eine einfachere Überwachung und Fehlerbehebung.

Geeignet für

• Gigabit-Ethernet-Verbindungen über Singlemode-Faser (1000BASE-BX-D)
• Verbindungen mit großer Reichweite bis zu etwa 20 km (systemabhängig)
• Einsatz in Switches, Routern, Medienkonvertern und kompatiblen RAD-Hardware-Plattformen
• Umgebungen, die DDM/DOM-Überwachung für Ferndiagnose erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (Small Form-Factor Pluggable)
• Datenrate: 1250 Mbit/s (1,25 Gbit/s)
• Optischer Typ: Singlemode-Faser, bidirektional (BX-D) mit getrennten Tx/Rx-Wellenlängen

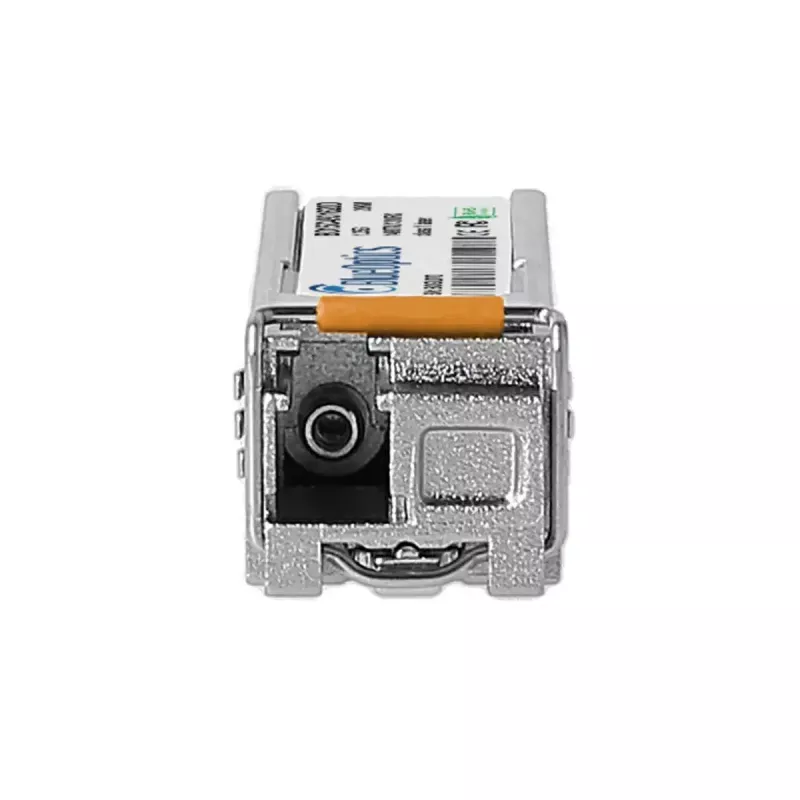

• Stecker: LC-Simplex
• Betriebsspannung: 3,3 V
• GehäVerwendung: Metall
• Typische Reichweite: bis zu ~20 km (abhängig von Faser und Verbindungsbudget)
• Gewicht: ~3 g
• Digitale Diagnose: unterstützt (DDM/DOM), wenn von Host-Hardware aktiviert

Verwendung

Schalten Sie das Host-Gerät aus, falls vom Gerätehersteller empfohlen, stecken Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz, bis er fest sitzt, und sichern Sie gegebenenfalls vorhandene Halterungen. Verbinden Sie ein LC-Simplex-Singlemode-Glasfaser-Patchkabel mit dem Modul und beachten Sie die korrekte Tx/Rx-Ausrichtung für bidirektionale Verbindungen. Stellen Sie sicher, dass das Host-Gerät das Modul erkennt und dass die Verbindungsparameter (Geschwindigkeit, Duplex und DDM-Unterstützung) mit der Netzwerkkonfiguration übereinstimmen. Überprüfen Sie die optischen Leistungspegel und die Diagnose über die Host-Management-Schnittstelle, falls verfügbar.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Patchkabel, halten Sie die optischen Endflächen sauber und stellen Sie sicher, dass die Host-Hardware RAD SFP-17b-kompatible BX-D-Transceiver und DDM/DOM unterstützt, falls eine Diagnose erforderlich ist. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und bewahren Sie unbenutzte Transceiver in Schutzkappen auf, um Verschmutzungen zu vermeiden.
