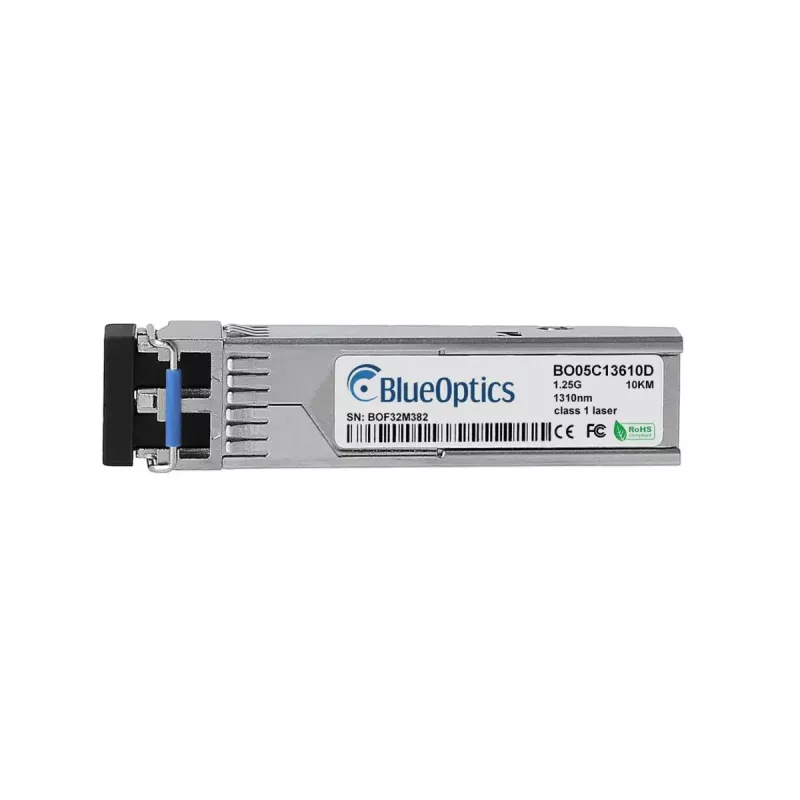

SFP-Transceivermodul BlueOptics OAG-SFP-GIG-LX-BO Glasfaser 10000 m

Das BlueOptics OAG-SFP-GIG-LX-BO ist ein SFP-Glasfaser-Transceivermodul, das für optische Singlemode-Verbindungen mit einer Reichweite von bis zu 10.000 m entwickelt wurde. Das Modul mit einem Aluminiumgehäuse und einem Gewicht von 20 g entspricht den MSA-Formfaktor-Anforderungen und unterstützt die 1000BASE-LX-Übertragung über LC-Duplex-Steckverbinder. Es verfügt über ein 1310-nm-Sender- und Empfängerpaar, das für Ethernet-, Fibre-Channel-over-Ethernet- oder SDH/SONET-Anwendungen geeignet ist, die eine Leitungsrate von bis zu 1,25 Gbit/s auf weitreichender Singlemode-Faser erfordern.

Vorteile

Das Modul bietet ein kompaktes, leichtes Aluminiumdesign für eine langlebige Installation in SFP-Ports bei gleichzeitiger thermischer Stabilität und mechanischem Schutz. Es entspricht den branchenüblichen elektrischen und optischen Schnittstellen, um eine breite Hardwarekompatibilität zu ermöglichen, wenn die Host-Plattform standardmäßige 1000BASE-LX-SFP-Module unterstützt. Das nach MSA-Spezifikationen gebaute und mit Komponenten bestückte Transceivermodul, die auf eine lange Betriebsdauer abgestimmt sind, unterstützt digitale Diagnosefunktionen (DDM/DOM), sofern das Hostsystem diese Fähigkeit bereitstellt, und ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie das SFP-Transceivermodul in einen kompatiblen SFP-Port an Switches, Routern oder Speicherschnittstellen ein, während das Gerät ausgeschaltet ist oder gemäß den Empfehlungen des Host-Anbieters Hot-Plug-fähig ist. Schließen Sie LC-Duplex-Singlemode-Glasfaser-Patchkabel an und achten Sie dabei auf die korrekte Tx/Rx-Polarität. Überprüfen Sie die Link-Einrichtung und die korrekte Datenrate im Host-Betriebssystem oder in der Managementschnittstelle. Wenn digitale Diagnosen erforderlich sind, aktivieren und lesen Sie die DDM/DOM-Parameter über die Host-Plattform aus, um Versorgungsspannung, Laser-Vorstrom, Sende- und Empfangsleistung sowie Modultemperatur zu überwachen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Duplex-Patchkabel und geeignete Patchpanels, um die angegebene Reichweite von 10 km zu erreichen. Bestätigen Sie die Kompatibilität der Host-Plattform mit generischen 1000BASE-LX-SFP-Modulen und stellen Sie sicher, dass die DDM/DOM-Unterstützung vorhanden ist, wenn Ferndiagnosen erforderlich sind. Vermeiden Sie übermäßiges Biegen oder Belasten der Glasfasersteckverbinder und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver.
