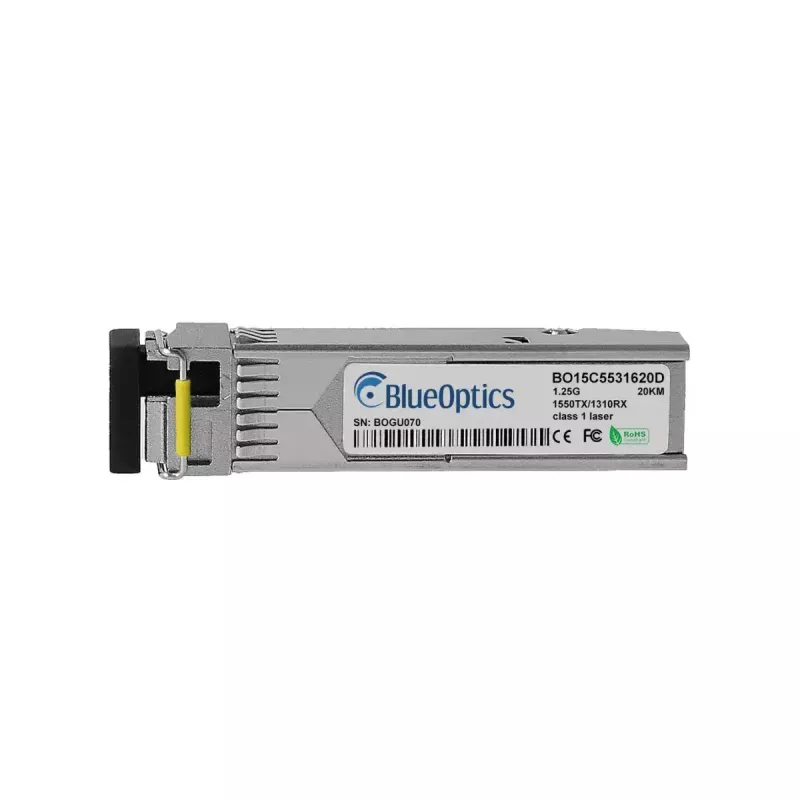

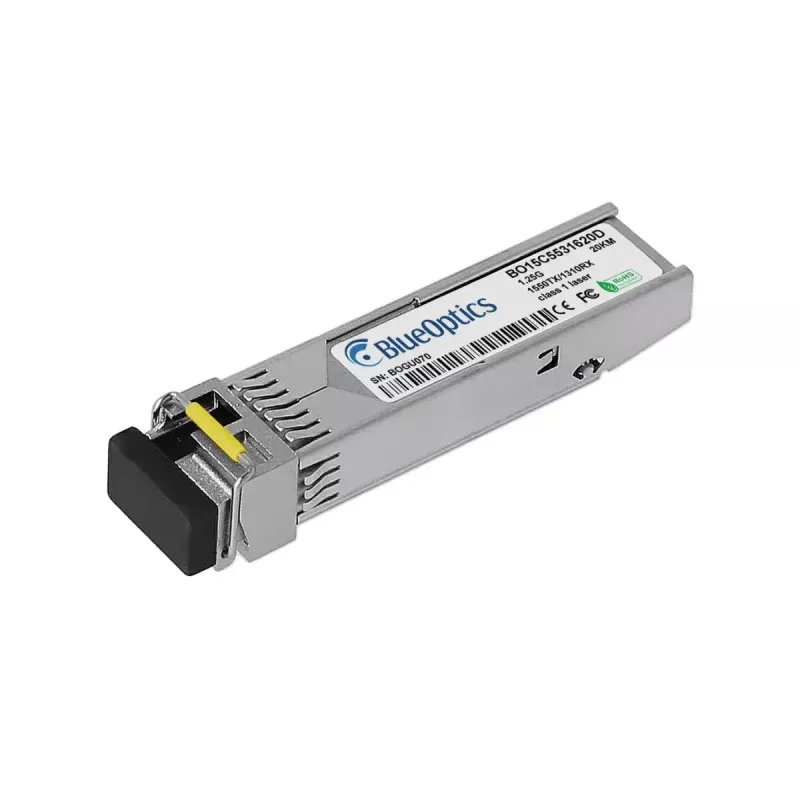

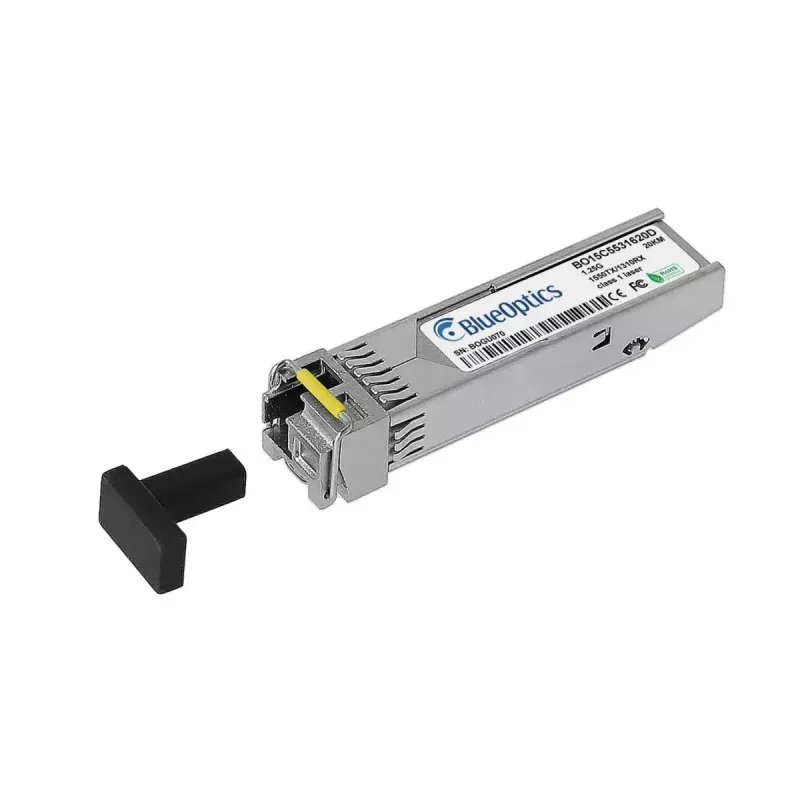

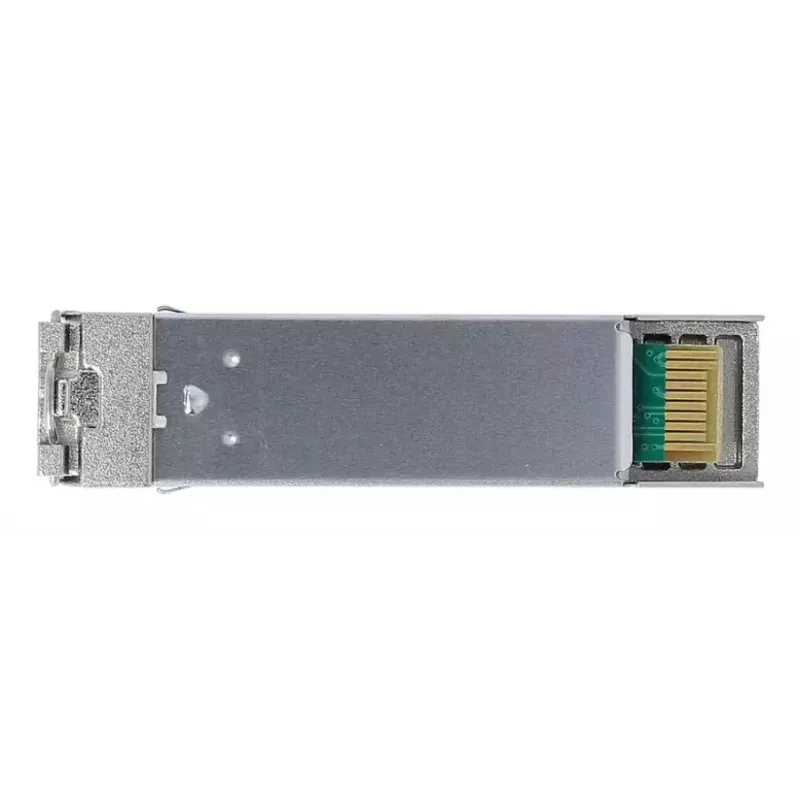

SFP-Transceivermodul BlueOptics MGB-TLB10-BO Glasfaser LC Aluminium 20 g

Das BlueOptics MGB-TLB10-BO ist ein SFP-Glasfaser-Transceivermodul, das für 1000BASE-BX-D Singlemode-Verbindungen entwickelt wurde. Das Modul verwendet einen LC-Simplex-Stecker und ist in einem Aluminiumgehäuse untergebracht, das eine kompakte 20-g-Einheit zum Einsetzen in SFP-Ports von Switches, Routern und anderen Netzwerkgeräten bietet. Es implementiert ein Paar fester Wellenlängen mit einem Sender und Empfänger, die für bidirektionalen Betrieb über eine einzelne Faser geeignet sind, unterstützt gängige Ethernet- und Fibre-Channel-Protokolle bis zu 1,25 Gbit/s und ist für Metropolitan- und Campus-Verbindungen über Entfernungen von bis zu 20 km bei Verwendung mit geeigneter Singlemode-Faser vorgesehen.

Vorteile

Das Modul entspricht den mechanischen und elektrischen MSA-SFP-Standards für breite Kompatibilität und unterstützt digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeitmeldung von Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur. Die Konstruktion mit Aluminiumgehäuse und bewährten optischen Komponenten gewährleistet mechanische Robustheit und thermische Stabilität, während das Modul leicht bleibt. Entwickelt und getestet für Interoperabilität mit gängigen Hardwareplattformen, die das Original kompatible Transceiver akzeptieren, bietet es vorhersagbares Verhalten in gemischten Herstellerumgebungen und eine lange Betriebslebensdauer.

Geeignet für

• Singlemode-Faser-Backbone-Verbindungen bis zu 20 km
• Gigabit Ethernet (1000BASE-BX-D) und ähnliche Hochgeschwindigkeits-Optikprotokolle
• Netzwerk-Switches, Router, Speichersysteme und Medienkonverter mit SFP-Steckplätzen
• Umgebungen, die DDM/DOM-Überwachung für Ferndiagnose erfordern

Technische Daten

• Formfaktor: SFP (Small Form-factor Pluggable)
• Datenrate: bis zu 1,25 Gbit/s
• Optischer Modus: Singlemode-Faser, bidirektional (Einzelfaser, unterschiedliche Wellenlängen Tx/Rx)

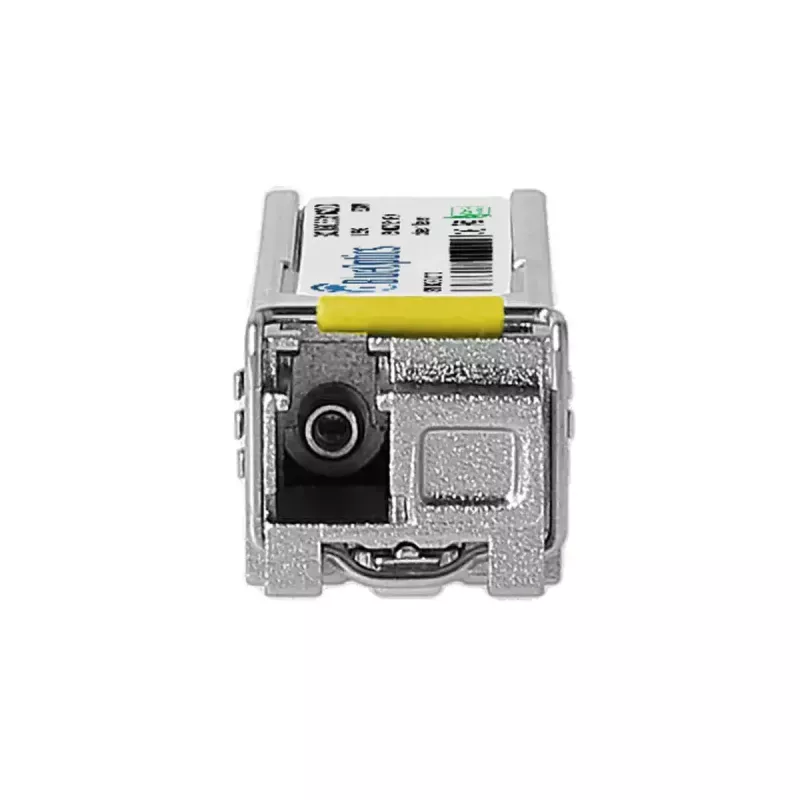

• Stecker: LC Simplex
• Nennreichweite: bis zu 20 km (mit geeigneter Singlemode-Faser)
• Gehäusematerial und -farbe: Aluminium
• Gewicht: ca. 20 g
• Digitaldiagnose: DDM/DOM (konform mit SFF-8472) zur Echtzeitüberwachung

Verwendung

Setzen Sie das SFP-Transceiver in einen kompatiblen SFP-Steckplatz des Netzwerkgeräts ein, während das Gerät gemäß den Anweisungen des Herstellers eingeschaltet ist. Verbinden Sie ein Singlemode-LC-Patchkabel mit dem LC-Simplex-Port. Stellen Sie für den bidirektionalen BX-Betrieb sicher, dass die Sende- und Empfangswellenlängen mit dem entfernten Transceiver übereinstimmen (z. B. 1310 nm Senden / 1550 nm Empfangen oder wie vom Gerät vorgegeben). Überprüfen Sie den Verbindungsstatus auf dem Host-Gerät und prüfen Sie die digitalen Diagnosewerte, sofern von der Hardware unterstützt, um den ordnungsgemäßen Betrieb und die optischen Leistungspegel zu bestätigen. Befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen bei Handhabung und Installation.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Patchkabel, die auf den erforderlichen Wellenlängenplan abgestimmt sind, und halten Sie die Steckerstirnflächen sauber. Stellen Sie sicher, dass die Host-Hardware DDM/DOM unterstützt, wenn Ferndiagnose erforderlich ist. Für beste Zuverlässigkeit betreiben Sie das Transceiver innerhalb der vom Gerätehersteller angegebenen Temperatur- und Leistungsbereiche und führen Sie regelmäßige Überwachungen der optischen Leistung und Temperatur über DDM durch, sofern verfügbar.
