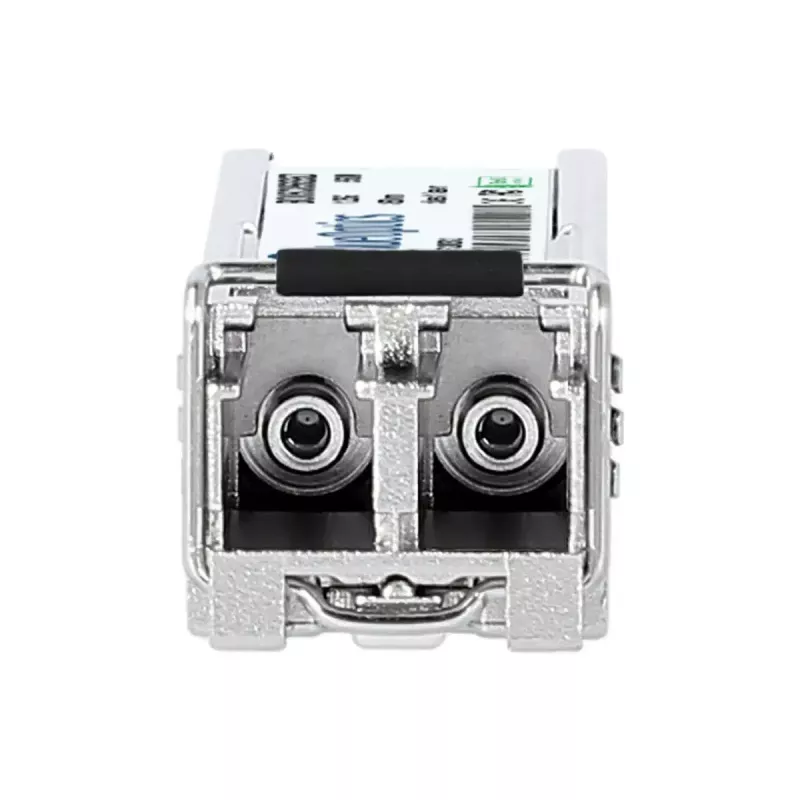

SFP-Transceivermodul BlueOptics HFBR5710LP-BO Glasfaser LC

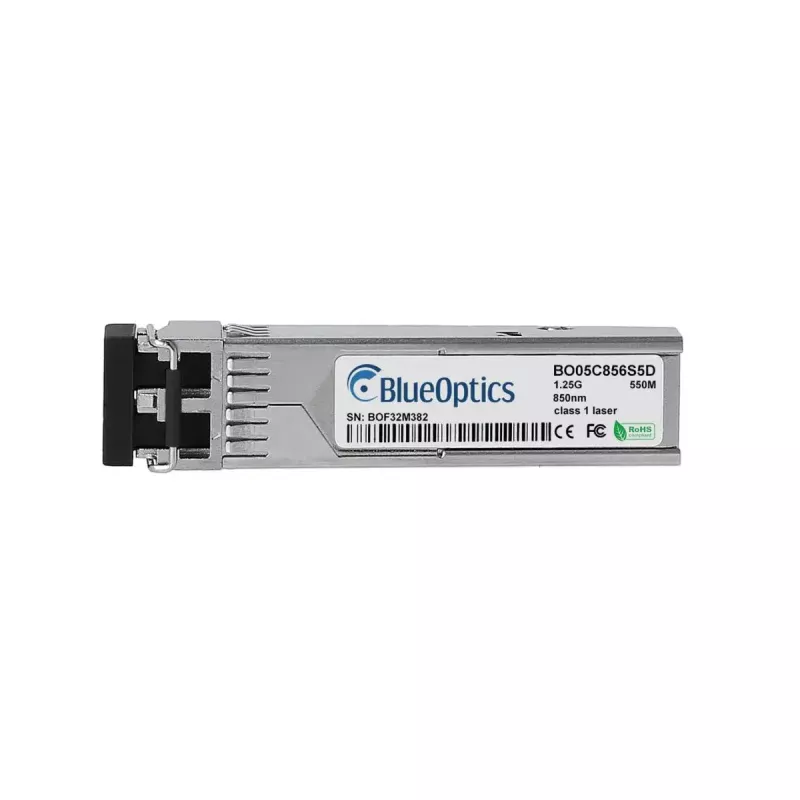

Das BlueOptics HFBR5710LP-BO ist ein SFP-Glasfaser-Transceivermodul mit einem LC-Duplex-Stecker, das für zuverlässige 1000Base-SX optische Verbindungen über Multimode-Fasern ausgelegt ist. Das in einem Aluminiumgehäuse gefertigte und etwa 20 g schwere, kompakte SFP-Modul unterstützt Gigabit-Ethernet und ähnliche Hochgeschwindigkeitsprotokolle und bietet eine Datenrate von bis zu 1,25 Gbit/s sowie eine für Kurzstreckenverbindungen geeignete Multimode-Reichweite. Das Modul verwendet eine 850-nm-Sender- und Empfängeroptik und erfüllt die mechanischen MSA-Spezifikationen für hot-pluggable SFP-Module.

Vorteile

Das Modul bietet standardisierte SFP-Formfaktor-Kompatibilität und LC-Duplex-Konnektivität für eine einfache Installation in kompatiblen Switches, Routern und Speichergeräten. Es ist mit Komponenten aufgebaut, die den Industriestandards der MSA entsprechen, und unterstützt Leistung der Klasse 1000Base-SX mit geringem Stromverbrauch und einem Aluminiumgehäuse für effektive Wärmeableitung. Eine digitale Diagnoseüberwachung (DDM/DOM) ist verfügbar, sofern die Host-Hardware dies unterstützt, und ermöglicht die Echtzeitüberwachung von Spannung, Laser-Bias-Strom, optischer Ausgangs-/Eingangsleistung und Modultemperatur.

Geeignet für (Aufgaben / Anwendungsfälle)

Technische Daten

Verwendung

Stellen Sie sicher, dass das Host-Gerät 1000Base-SX SFP-Module unterstützt und, falls DDM/DOM erforderlich ist, die Plattform Diagnosefunktionen bereitstellt. Fassen Sie den Transceiver am Gehäuse an; vermeiden Sie die Berührung der optischen Schnittstellen und lassen Sie die Schutzkappen bis zum Anschluss aufgesteckt. Setzen Sie das BlueOptics HFBR5710LP-BO in einen kompatiblen SFP-Steckplatz ein, bis es einrastet, und schließen Sie dann LC-Duplex-Multimode-Patchkabel an die Sende- und Empfangsanschlüsse an. Konfigurieren Sie die Schnittstelleneinstellungen im Host-System wie für Gigabit-Ethernet erforderlich und überprüfen Sie den Verbindungsstatus über die Verwaltungsschnittstelle des Switches oder Routers. Zum Entfernen schalten Sie den Port aus oder deaktivieren ihn administrativ, falls vom Host-Hersteller empfohlen, entriegeln und entnehmen Sie dann den Transceiver und setzen Sie die Schutzkappen wieder auf das Modul und die Kabelenden.

Empfehlungen

Um zuverlässige optische Verbindungen zu erzielen, verwenden Sie hochwertige Multimode-Fasern und LC-Patchkabel, die auf die gewünschte Reichweite und den Fasertyp (OM1/OM2/OM3/OM4) abgestimmt sind. Bestätigen Sie vor dem Einsatz die Kompatibilität von Firmware und Software mit dem Host-Gerät und überwachen Sie, wo verfügbar, die DDM-Parameter, um eine Verschlechterung von Leistung, Temperatur oder Spannung frühzeitig zu erkennen.
