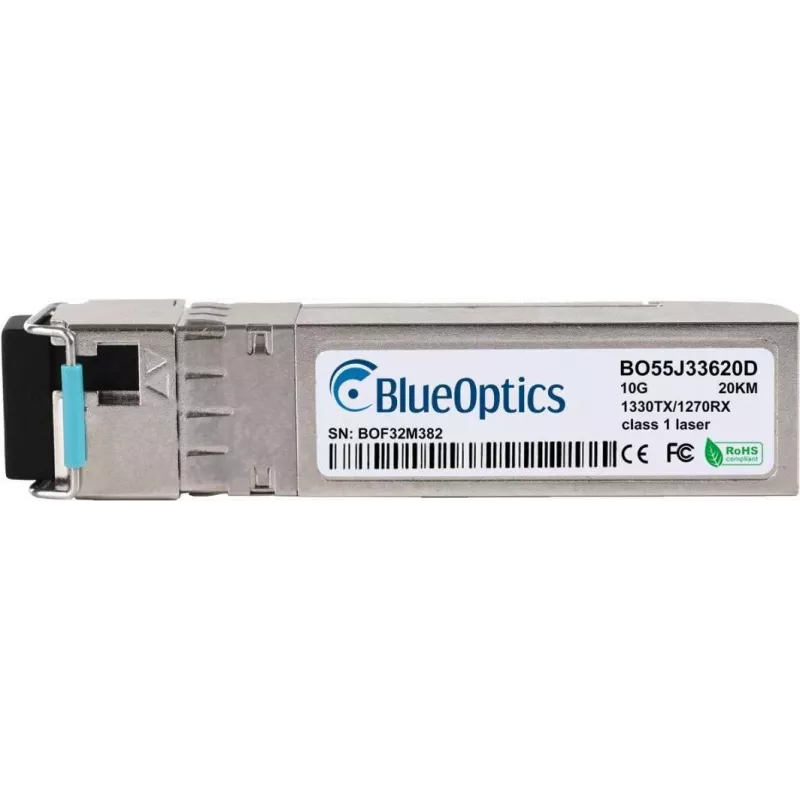

SFP-Transceivermodul BlueOptics H-BR20-SFP+D-BO 10000 Mbit/s

Das BlueOptics H-BR20-SFP+D-BO ist ein 10 Gbit/s SFP+ Glasfaser-Transceivermodul für die optische Hochgeschwindigkeits-Datenübertragung. Untergebracht in einem Metallgehäuse und betrieben mit 3,3 V, bietet das Modul LC-Simplex-Konnektivität und unterstützt 10GBASE-BX-D Einfaser-Bidirektionalbetrieb (WDM) mit einer Senderwellenlänge von 1330 nm und einer Empfängerwellenlänge von 1270 nm. Das Modul ist kompatibel mit MSA-Standards und eignet sich zum Einstecken in gängige Netzwerk-Hardwareplattformen, die SFP+ Module unterstützen.

Vorteile

Der Transceiver bietet einen kompakten SFP+ Formfaktor mit einem Metallgehäuse für mechanische Stabilität und Wärmeableitung, eine Datenrate von 10 000 Mbit/s für Latenzarme Verbindungen mit hohem Durchsatz und eine leichte Bauweise (ca. 20 g). Er unterstützt Digital Diagnostics Monitoring (DDM/DOM) gemäß SFF-8472 für die Echtzeitüberwachung von Versorgungsspannung, Laserstrom, optischer Sende-/Empfangsleistung und Temperatur. Die Komponenten sind so ausgewählt, dass sie die MSA-Interoperabilität erfüllen und eine lange Betriebslebensdauer sowie hohe Verfügbarkeit bieten.

Geeignet für

Technische Spezifikationen

Verwendung

Stecken Sie den Transceiver in einen kompatiblen SFP+ Steckplatz Ihres Netzwerkgeräts, während das Gerät gemäß den Herstellerrichtlinien eingeschaltet ist. Verbinden Sie ein passendes LC-Simplex-Einfaser-Patchkabel, das der WDM-Ausrichtung des Moduls entspricht, um eine Verbindung zum entfernten Transceiver herzustellen. Stellen Sie sicher, dass das entfernte Ende die komplementäre BX-Richtung verwendet (ein Ende auf 1330 nm Senden / 1270 nm Empfangen, das andere Ende umgekehrt), um einen korrekten bidirektionalen Betrieb zu gewährleisten. Überprüfen Sie den Verbindungsstatus und lesen Sie, sofern von Ihrer Hardware unterstützt, die DDM/DOM-Parameter aus, um ordnungsgemäße optische Leistungspegel und Temperatur zu bestätigen.

Empfehlungen

Verwenden Sie kompatible LC-Simplex-Glasfaser-Patchkabel und stellen Sie sicher, dass das Host-Gerät SFP+ Module und DDM/DOM-Funktionen unterstützt. Befolgen Sie die ESD-Handhabungspraktiken bei der Installation des Moduls und vermeiden Sie es, die Faser über den empfohlenen Mindestradius hinaus zu biegen. Für langfristige Zuverlässigkeit betreiben Sie das Modul innerhalb der von Ihrem Netzwerkgeräteanbieter angegebenen Spannungs- und Temperaturbereiche und überprüfen Sie regelmäßig die Diagnoseparameter, um Verschlechterungen frühzeitig zu erkennen.
