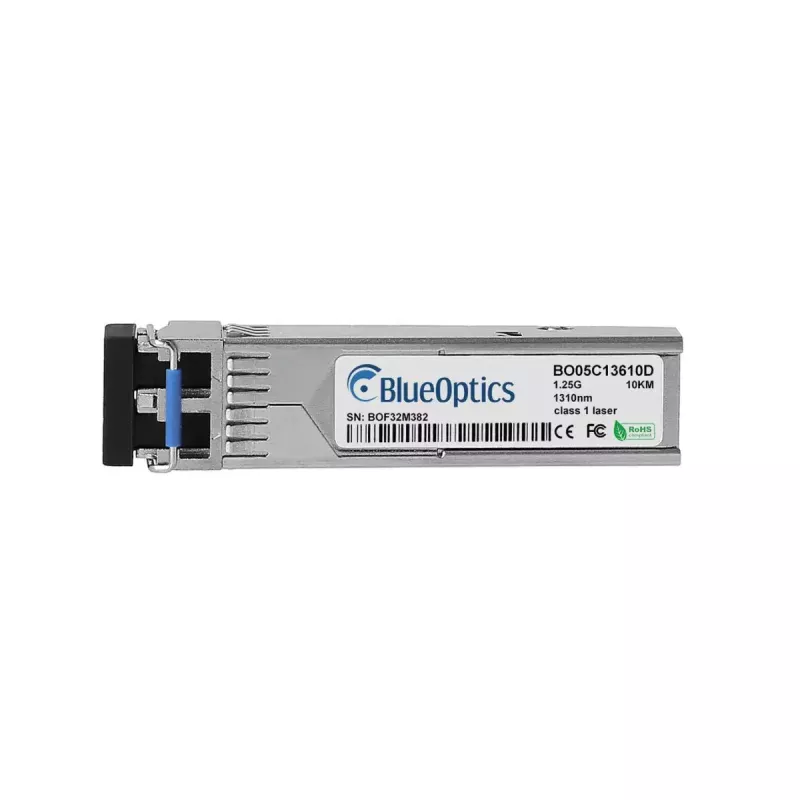

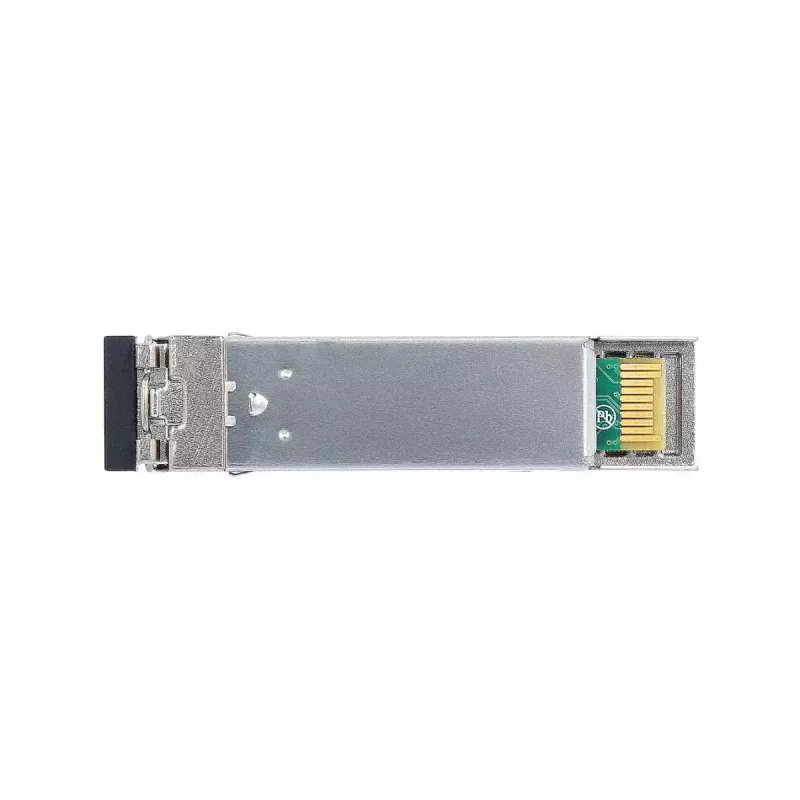

SFP-Transceivermodul BlueOptics AFCT-5705APZ-BO LC Aluminium 20g

Das BlueOptics AFCT-5705APZ-BO LC Aluminium 20g ist ein Singlemode-SFP-Transceivermodul, das für optische 1000BASE-LX-Verbindungen entwickelt wurde. Untergebracht in einem Aluminiumgehäuse und ausgestattet mit einem LC-Duplex-Stecker, sendet und empfängt dieses Modul bei 1310 nm und ist für zuverlässige Gigabit-Datenübertragung über große Entfernungen vorgesehen. Es ist kompatibel mit MSA-konformen SFP-Ports und für den Einsatz in Switches, Routern und anderen Netzwerkgeräten konzipiert, die standardmäßige 1000BASE-LX-SFP-Module aufnehmen.

Vorteile

Der Transceiver bietet einen stabilen Datendurchsatz von 1,25 Gbit/s mit Singlemode-Faser und unterstützt Entfernungen von bis zu 10 km gemäß dem 1000BASE-LX-Standard. Sein Aluminiumgehäuse sorgt für mechanische Robustheit bei gleichzeitig geringem Gewicht (ca. 20 g). Nach MSA-Spezifikationen gefertigt, enthält das Modul Komponenten etablierter optischer und IC-Hersteller, um gleichbleibende Leistung und eine verlängerte Betriebslebensdauer sicherzustellen. Die Unterstützung von Digital Diagnostic Monitoring (DDM/DOM) ermöglicht die Echtzeitüberwachung von Parametern wie Versorgungsspannung, Laser-Bias-Strom, optischer Sende- und Empfangsleistung sowie Modultemperatur, sofern dies vom Host-Gerät unterstützt wird.

Geeignet für

• Gigabit-Ethernet-Uplinks zwischen Switches und Routern über Singlemode-Faser
• Weitverkehrsverbindungen in Rechenzentren und Unternehmensnetzwerken (bis zu 10 km)
• Storage-Area-Network-Verbindungen und Fibre-Channel-over-Ethernet-Anwendungen
• Ersatz oder Aufrüstung von MSA-kompatiblen 1000BASE-LX-SFP-Modulen

Wichtige Spezifikationen

• Bauform: SFP (Small Form-factor Pluggable)
• Optischer Standard: 1000BASE-LX
• Wellenlänge: 1310 nm senden / 1310 nm empfangen
• Maximale Datenrate: 1,25 Gbit/s
• Stecker: LC Duplex
• Fasertyp: Singlemode-Faser (SMF)
• Typische Betriebsentfernung: bis zu 10 km (abhängig von Faser und Verbindungsbudget)
• Gehäusematerial: Aluminium
• Gewicht: ca. 20 g
• Digitale Diagnose: DDM/DOM (sofern vom Host unterstützt)

Verwendung

Stecken Sie das SFP-Modul in einen freien SFP-Port eines kompatiblen Netzwerkgeräts, bis es einrastet. Sichern Sie es und schließen Sie LC-Duplex-Glasfaser-Patchkabel unter Beachtung der korrekten Polarität an. Konfigurieren Sie die Host-Schnittstelle gemäß den Anweisungen des Geräteherstellers und überprüfen Sie den Verbindungsstatus über die Host-Verwaltungsschnittstelle. Wenn DDM/DOM-Überwachung erforderlich ist, aktivieren Sie die Überwachungsfunktion auf dem Host, um Echtzeitdiagnosen anzuzeigen. Behandeln Sie das Modul unter Beachtung von Schutzmaßnahmen gegen elektrostatische Entladung und belassen Sie Staubkappen auf unbenutzten Anschlüssen, um die optische Leistung zu erhalten.

Empfehlungen

Für eine optimale Verbindungsqualität verwenden Sie Singlemode-Patchkabel und stellen Sie sicher, dass die Stecker vor dem Verbinden sauber sind. Bestätigen Sie die Host-Kompatibilität mit MSA-konformen 1000BASE-LX-SFP-Modulen und überprüfen Sie Firmware- oder Softwareeinstellungen, falls das Gerät Herstellerprüfungen durchführt. Für langfristige Zuverlässigkeit betreiben Sie das Modul innerhalb der vom Hersteller angegebenen Temperatur- und Leistungsbereiche und planen Sie regelmäßige Inspektionen der optischen Leistungspegel über DDM/DOM ein, falls verfügbar.
