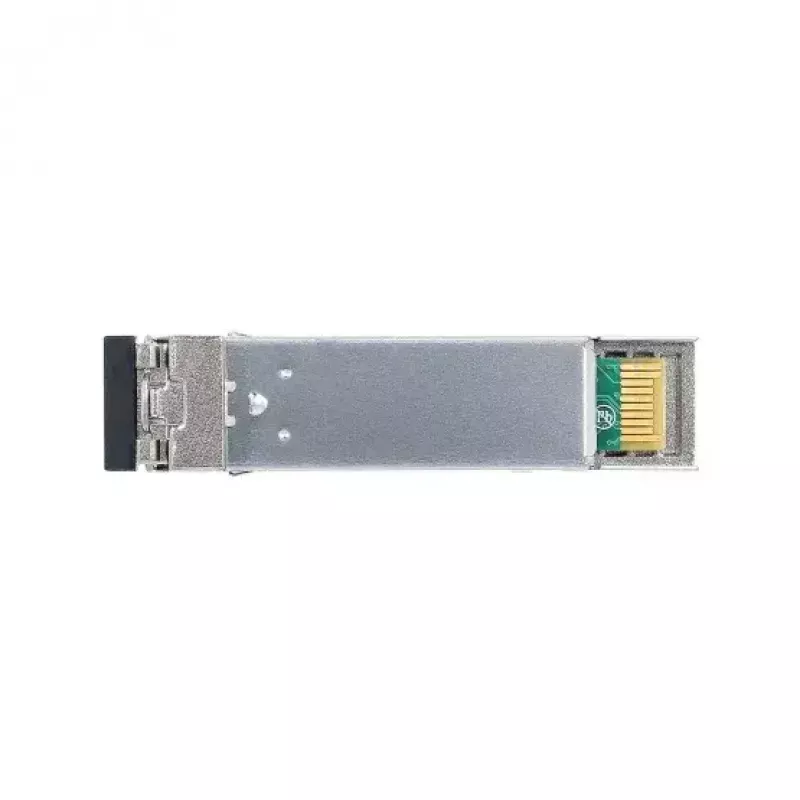

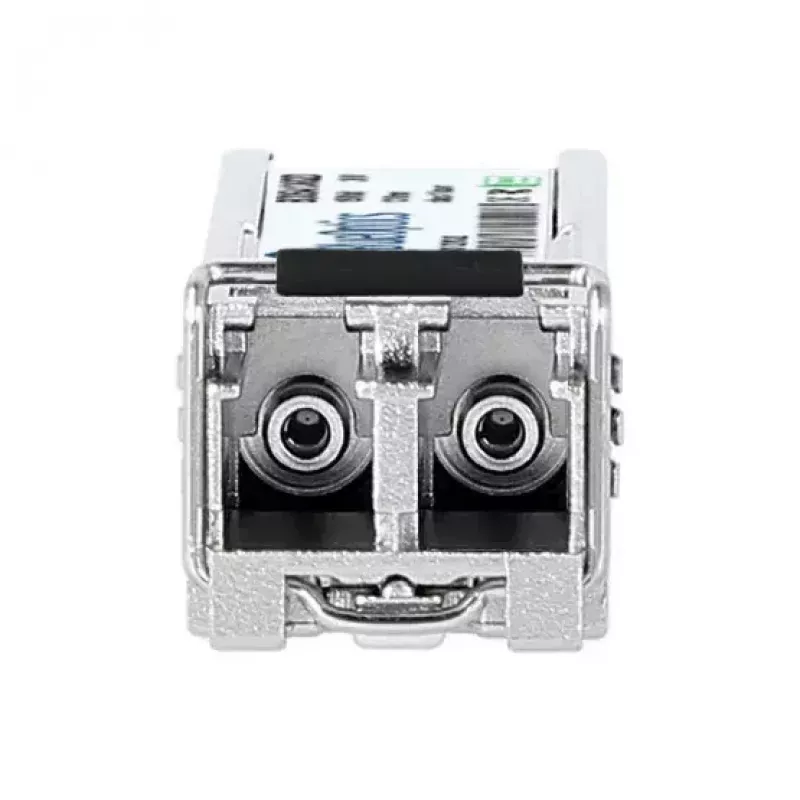

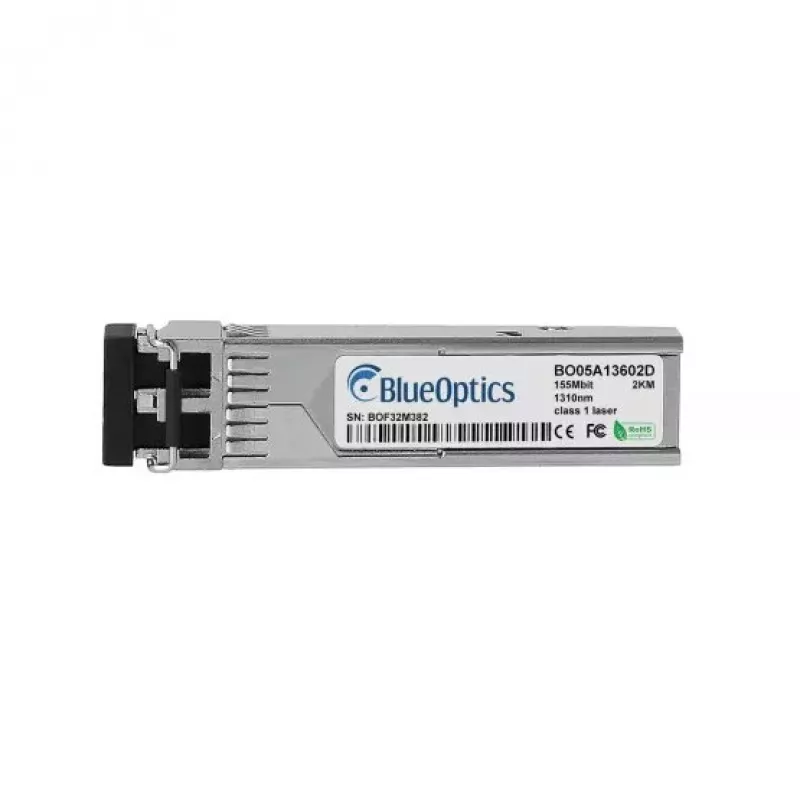

SFP-Transceivermodul BlueOptics 943-865-001-BO 1310 nm 2000 m

Das BlueOptics 943-865-001-BO SFP-Transceivermodul ist ein kompakter faseroptischer Transceiver, der für 100BASE-FX-Anwendungen entwickelt wurde. Es arbeitet mit einer Wellenlänge von 1310 nm, unterstützt Multimode-Faserverbindungen bis zu 2000 m und verwendet einen LC-Duplex-Steckverbinder in einem standardmäßigen SFP-Formfaktor. Das Modul ist leicht (ca. 20 g) und für den Einbau in Switches, Router und andere Netzwerkhardware vorgesehen, die SFP-Optiken unterstützen.

Vorteile

Das Modul folgt den MSA SFP-Formfaktor-Standards für elektrische, mechanische und funktionale Interoperabilität und ist mit Hirschmann 943-865-001-Anwendungen kompatibel. Es unterstützt bidirektionales optisches Senden und Empfangen bei 1310 nm und bietet digitale Diagnoseüberwachung (DDM/DOM), sofern die Host-Hardware dies unterstützt. Die Komponenten sind für eine lange Lebensdauer und stabile Leistung in industriellen Netzwerkumgebungen ausgewählt.

Geeignet für

• 100BASE-FX-Glasfaserverbindungen in Unternehmens- und Industrienetzwerken
• Verbindung von Switches, Routern, Speichersystemen und anderen SFP-fähigen Geräten
• Längere Multimode-Faserstrecken bis zu 2 km
• Umgebungen, die MSA-konforme austauschbare Transceiver erfordern

Wichtige Spezifikationen

• Wellenlänge: 1310 nm
• Maximale Übertragungsentfernung: 2000 m (Multimode-Faser)
• Steckverbinder: LC Duplex
• Formfaktor: SFP (hot-pluggable)
• Unterstützte Protokolle: 100BASE-FX / Ethernet und vergleichbare optische Verbindungsprotokolle bis zu 155 Mbit/s
• Gewicht: ca. 0,02 kg
• Farbe: grau
• Digitale Diagnose (DDM/DOM): unterstützt, wenn Host-Hardware die Schnittstelle bereitstellt

Verwendung

Installieren Sie den BlueOptics SFP-Transceiver in einen SFP-Steckplatz an kompatiblen Netzwerkgeräten, während das Host-Gerät ausgeschaltet ist, oder befolgen Sie die Hot-Plug-Anweisungen des Herstellers. Schließen Sie LC-Duplex-Glasfaser-Patchkabel mit korrekter Polarität an, um Sende- und Empfangswege herzustellen. Überprüfen Sie den Verbindungsstatus am Host-Gerät und aktivieren Sie die DDM/DOM-Überwachung, wenn die Plattform das Auslesen von Diagnosedaten unterstützt. Befolgen Sie die Anleitung des Geräteherstellers für Firmware- oder Softwareeinstellungen, um die Kompatibilität sicherzustellen.

Empfehlungen

Verwenden Sie Multimode-Glasfaser-Patchkabel, die für 1310 nm ausgelegt sind, und halten Sie die Fasersteckverbinder sauber, um eine optimale Signalqualität zu gewährleisten. Stellen Sie vor dem Einsatz sicher, dass das Host-Gerät 100BASE-FX und SFP-Transceiver unterstützt, die mit Hirschmann 943-865-001 kompatibel sind. Aktivieren Sie für kritische Verbindungen die digitale Diagnose und überwachen Sie die optische Leistung, Temperatur und Versorgungsparameter, um eine Verschlechterung frühzeitig zu erkennen.
