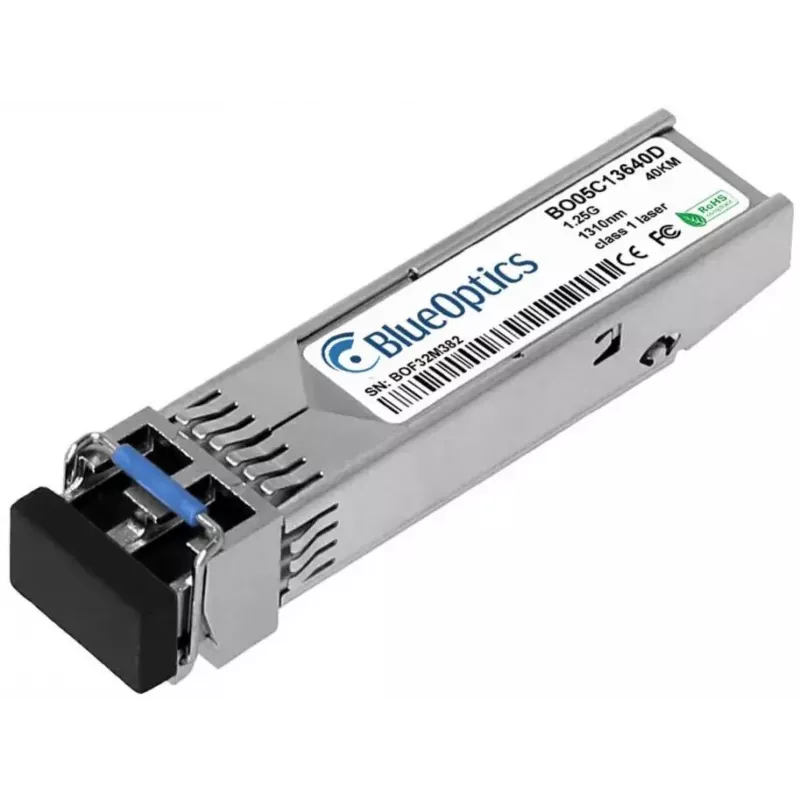

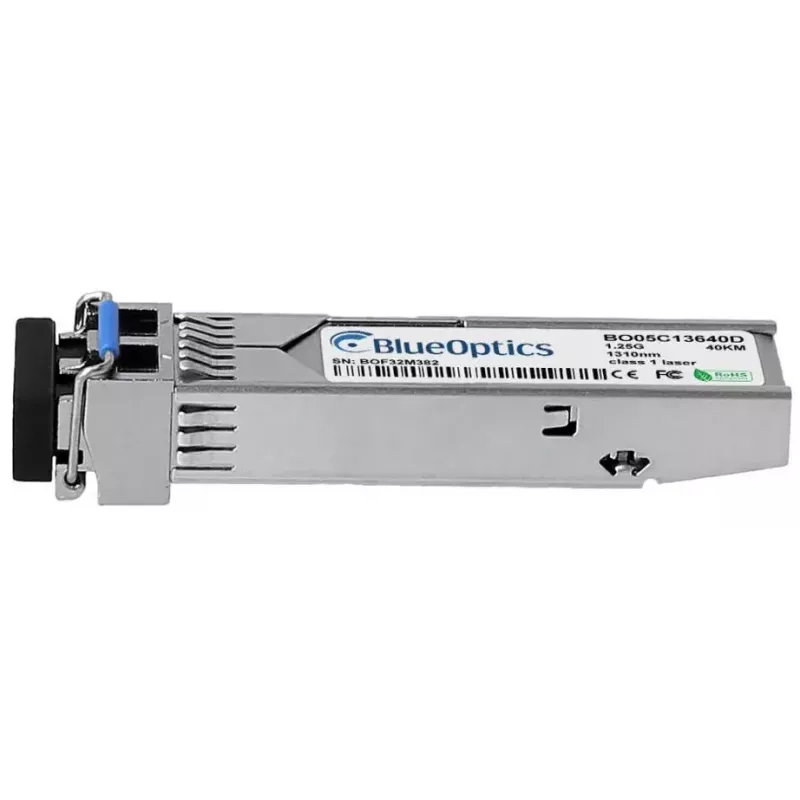

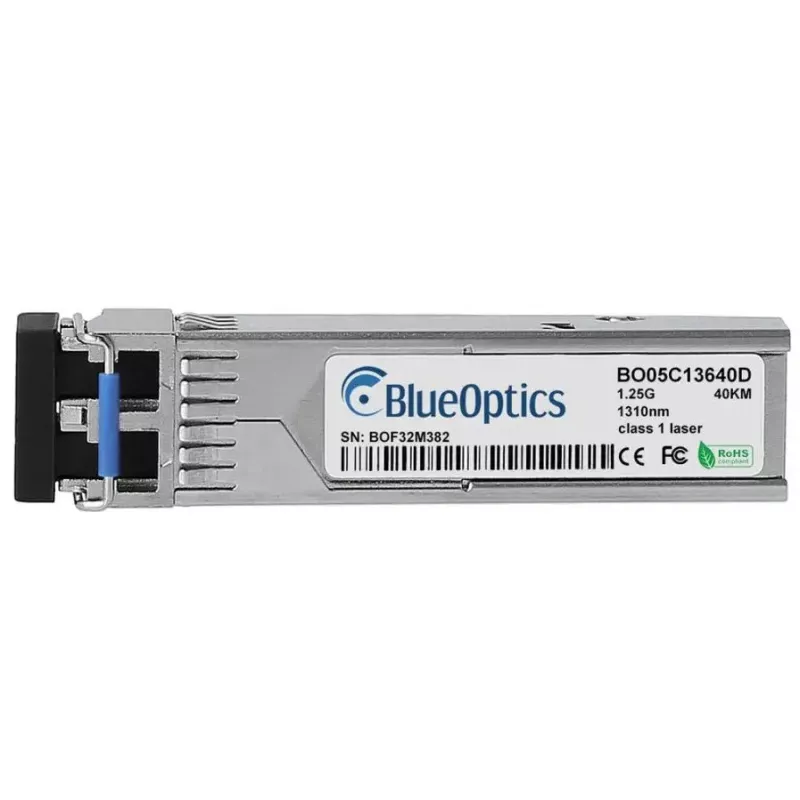

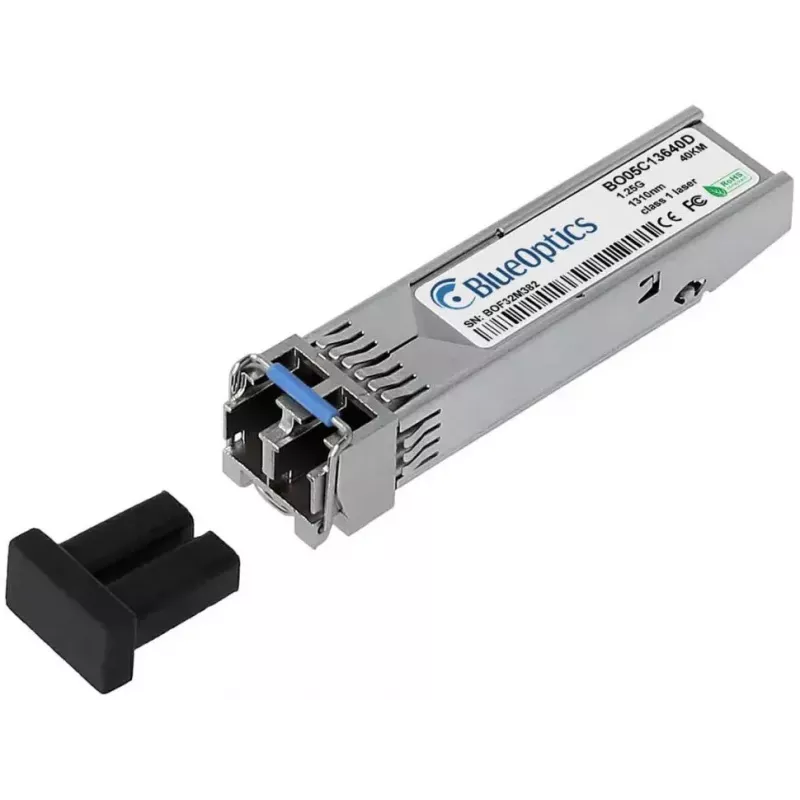

SFP-Transceivermodul BlueOptics 500SSM41 R0001-BO 1250 Mbit/s

Das BlueOptics 500SSM41 R0001-BO SFP-Transceivermodul bietet eine kompakte Schnittstelle für Singlemode-Faserverbindungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s. Entwickelt gemäß dem SFP-MSA-Formfaktor, verfügt das Modul über einen LC-(UPC)-Duplex-Steckverbinder, ein silbernes Gehäuse und eine Betriebsspannung von 3,3 V. Mit einer maximal unterstützten Verbindungsentfernung von bis zu 40.000 m und kleinen Abmessungen (13,9 mm × 58,4 mm × 12,6 mm) eignet sich dieser Transceiver für Netzwerkausrüstung, die SFP-einsteckbare Optiken akzeptiert, und ist kompatibel mit Hitachi-Hardware, die den ursprünglichen Modultyp unterstützt.

Vorteile

Das Modul unterstützt optische 1000BASE-LH-Übertragung über Singlemode-Faser und ermöglicht gleichzeitiges Senden und Empfangen über LC-Duplex-Verbindungen. Die Einhaltung der mechanischen und elektrischen SFP-MSA-Spezifikationen gewährleistet die Interoperabilität mit einer Reihe von Switches, Routern und Speichersystemen. Der Transceiver ist für Anwendungen mit großer Reichweite von bis zu 40 km spezifiziert und bietet eine standardisierte 3,3-V-Schnittstelle für eine unkomplizierte Integration.

Geeignet für

• Ethernet-Verbindungen mit großer Reichweite bis zu 40 km über Singlemode-Faser
• Verbindungen zwischen Switches, Routern und Speichersystemen
• Aufrüstung oder Austausch von SFP-Ports in Hitachi-kompatibler Netzwerkausrüstung
• Anwendungen, die LC-(UPC)-Duplex-Verbindungen erfordern

Wichtige Spezifikationen

• Datenrate: bis zu 1250 Mbit/s
• Maximale Übertragungsentfernung: 40.000 m (Singlemode-Faser)

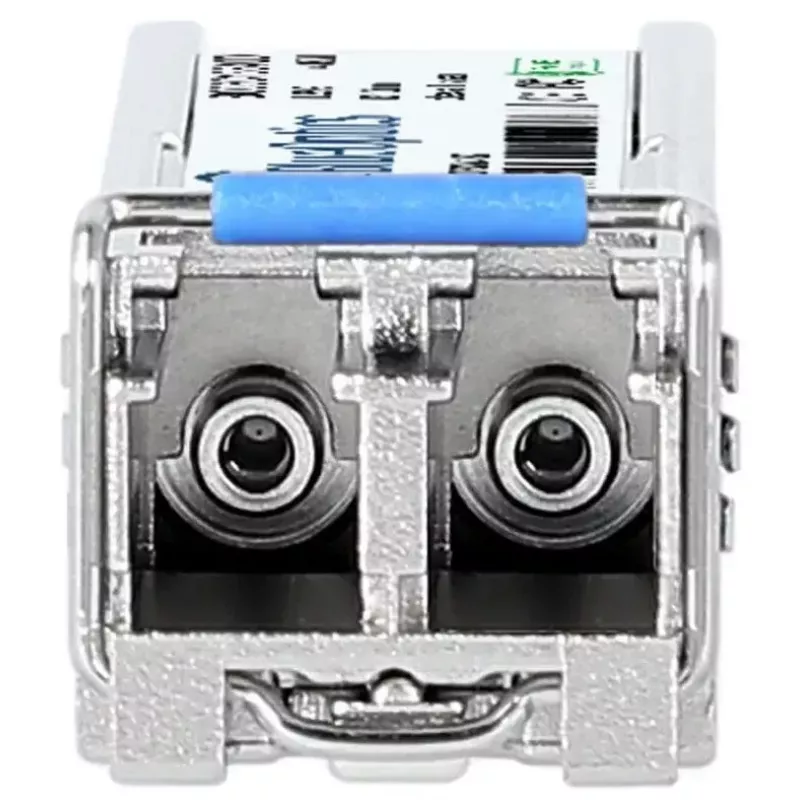

• Steckverbindertyp: LC (UPC) Duplex
• Optisches Fenster: 1310 nm Senden und Empfangen
• Stromversorgung: 3,3 V Betriebsspannung
• Farbe und Material: silbernes Gehäuse
• Abmessungen: 13,9 mm (B) × 58,4 mm (T) × 12,6 mm (H)
• Gewicht: ca. 0,02 kg

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz ein, während das Host-Gerät eingeschaltet ist oder gemäß den Hot-Swap-Anweisungen des Host-Herstellers. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die LC-(UPC)-Ports des Moduls an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass die Firmware und die Portkonfiguration des Host-Geräts mit dem vorgesehenen Protokoll (z. B. 1000BASE-LH oder Gigabit-Ethernet) übereinstimmen. Überwachen Sie die Verbindungsstatusanzeigen am Host-Gerät und überprüfen Sie nach der Installation die optische Leistung und Verbindungsintegrität.

Empfehlungen

Verwenden Sie für zuverlässige Leistung über große Entfernungen hochwertige Singlemode-Patchkabel und halten Sie die Steckerendflächen sauber. Bestätigen Sie, dass die Zielhardware den entsprechenden SFP-Typ unterstützt, und aktivieren Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) auf kompatiblen Systemen, um Versorgungsspannung, Temperatur, Laser-Vorstrom und optische Leistung für eine vorbeugende Wartung zu verfolgen.
