SFP+-Transceivermodul BlueOptics 500406-001-BO 10000 Mbit/s

Das BlueOptics 500406-001-BO SFP+-Transceivermodul ist ein kompaktes optisches Modul für Hochgeschwindigkeits-Glasfaserverbindungen. Es wurde für 10G-Netzwerke entwickelt und unterstützt eine maximale Datenübertragungsrate von 10000 Mbit/s bei einer Betriebsspannung von 3,3 V. Das Modul folgt den SFP+-Formfaktor-Abmessungen und verfügt über ein silbernes Gehäuse, das in physischer und elektrischer Hinsicht mit Geräten kompatibel ist, die SFP+-Schnittstellen akzeptieren. Es verwendet einen optischen LC-Duplex-Stecker und ist für Singlemode-Faserstrecken vorgesehen, bei denen eine Leistung gemäß der Klasse 10GBASE-LR erforderlich ist.

Vorteile

Das Modul bietet eine standardisierte SFP+-Schnittstelle, die eine einfache Hot-Plug-Installation in kompatible Switches, Router und Speichersysteme ermöglicht. Seine geringe Grundfläche und das branchenübliche mechanische Design ermöglichen den Einsatz in Umgebungen mit hoher Portdichte. Der Transceiver unterstützt hohe Datenraten von bis zu 10 Gbit/s bei gleichzeitig geringem Gewicht und kompakten Abmessungen, wodurch er sich für Netzwerkgeräte mit begrenztem Platz- und Stromverbrauch eignet.

Geeignet für

• 10-Gigabit-Ethernet-Uplinks zwischen Switches und Routern
• Long-Reach-Singlemode-Faserstrecken (Anwendungsfälle 10GBASE-LR)
• Server- und Speicherverbindungen in Rechenzentren
• Netzwerk-Hardware-Austausch oder -Upgrades, die SFP+-Formfaktor-Module erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Versorgungsspannung: 3,3 V Betrieb

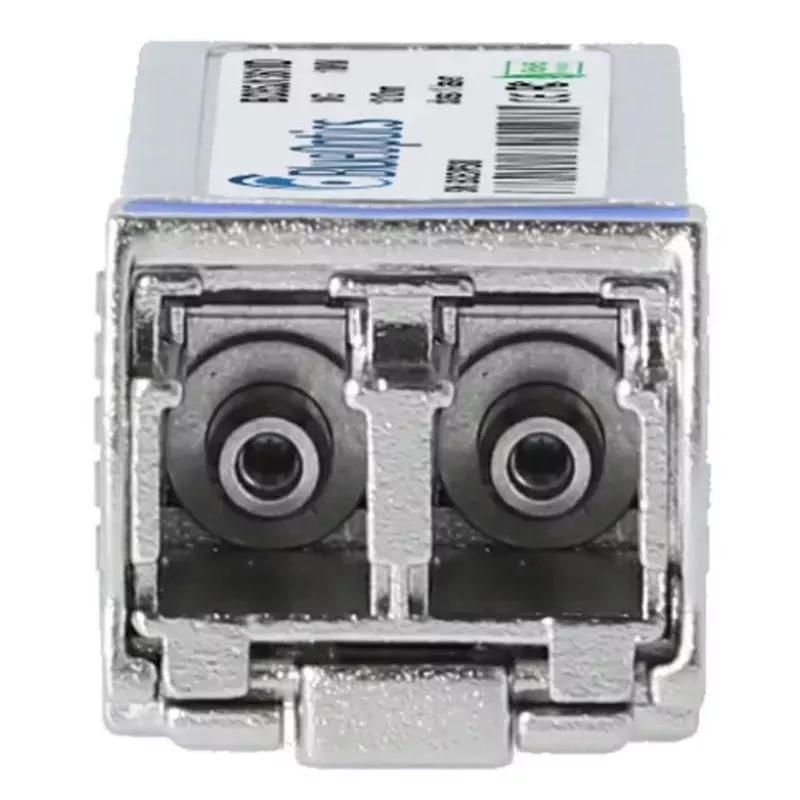

• Steckertyp: LC-Duplex (optisch)
• Optisches Medium: Singlemode-Faser (1310 nm Sender/Empfänger typisch für 10GBASE-LR)
• Abmessungen: ca. 13,8 mm (B) × 58,4 mm (T) × 12,6 mm (H)
• Gewicht: 0,02 kg
• Produktfarbe: Silber

Verwendung

Installieren Sie den BlueOptics SFP+-Transceiver in einen kompatiblen SFP+-Steckplatz an einem Switch, Router oder einem anderen Netzwerkgerät, während der Host gemäß den Hot-Swap-Anweisungen des Geräteherstellers mit Strom versorgt wird. Schließen Sie ein LC-Duplex-Singlemode-Glasfaser-Patchkabel an den optischen Port des Moduls an und achten Sie dabei auf die richtige Tx/Rx-Ausrichtung. Stellen Sie sicher, dass das Hostgerät den Transceiver erkennt, und konfigurieren Sie den Port bei Bedarf für den 10-Gigabit-Ethernet-Betrieb. Überprüfen Sie bei der optischen Linkprüfung die Signalpegel und den Linkstatus mithilfe der integrierten Diagnose oder externer Testgeräte.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel und befolgen Sie die Reinigungsverfahren für Steckverbinder, um eine optimale optische Leistung sicherzustellen. Überprüfen Sie vor dem Einsatz die Kompatibilität und den Software-Support für SFP+-Module von Drittanbietern auf Ihrer Hardware-Plattform. Wenn eine digitale Diagnoseüberwachung (DDM/DOM) erforderlich ist, stellen Sie sicher, dass der Host diese Funktion unterstützt, um auf Echtzeitparameter wie Versorgungsspannung und optische Leistung zugreifen zu können.
