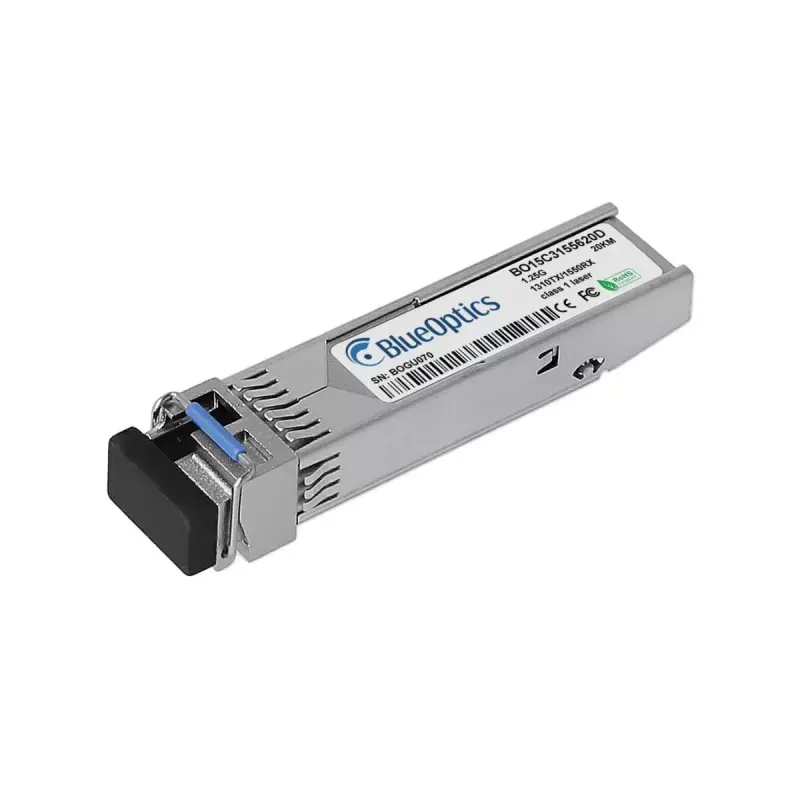

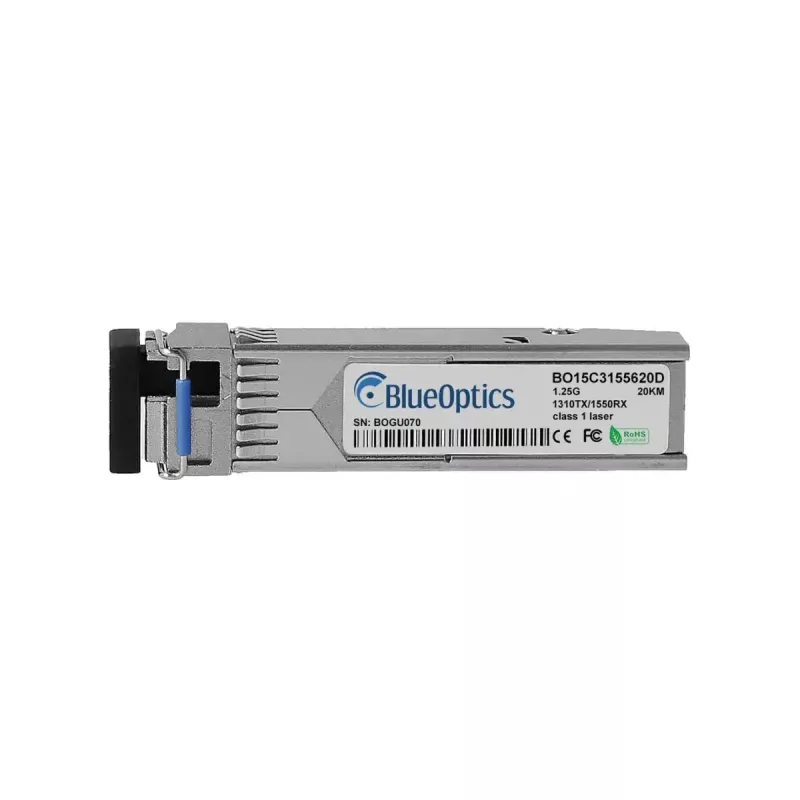

SFP-Transceiver-Modul BlueOptics TN-SFP-LXB21T-BO Glasfaser 20000 m

Das BlueOptics TN-SFP-LXB21T-BO ist ein kompaktes SFP-Glasfaser-Transceiver-Modul, das für Einmodenstrecken bis zu 20.000 m entwickelt wurde. Es implementiert eine 1000BASE-BX-U-Konfiguration mit LC-Simplex-Steckverbinder und kombiniert einen 1550-nm-Sender mit einem 1310-nm-Empfänger für bidirektionale Übertragung über eine einzelne Faser. Das in Aluminiumgehäuse mit einem Gewicht von ca. 20 g untergebrachte Modul entspricht den mechanischen MSA-Formfaktorstandards und ist für den Einsatz in Netzwerkgeräten vorgesehen, die SFP-1000BASE-BX-U-Module unterstützen.

Vorteile

Das Modul bietet Einmoden-Konnektivität mit großer Reichweite von bis zu 20 km, geringem Gewicht und einem Aluminiumgehäuse für mechanische Stabilität. Es unterstützt standardisierte SFP-Schnittstellen und LC-Simplex-Steckverbinder für breite Kompatibilität mit Switches, Routern und anderen optischen Geräten. Der Transceiver verfügt über digitale Diagnose (DDM/DOM) zur Überwachung von Versorgungsspannung, Laser-Bias, Sende- und Empfangsleistung sowie Temperatur, sofern die Host-Hardware diese Funktionen unterstützt.

Geeignet für

• Langstrecken-Ethernet-Verbindungen in Campus- und Stadnetzwerken
• Punkt-zu-Punkt-Glasfaserverbindungen zwischen Standorten mit bis zu 20 km Entfernung
• Integration in Switches, Router, Speichersysteme und Medienkonverter mit SFP-Ports
• Umgebungen, die optische Isolierung von elektromagnetischen Störungen erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (MSA-konform)
• Datenrate: 1,25 Gbit/s (1000BASE-BX-U)
• Glasfasertyp: Einmodenfaser (SMF)
• Tx-Wellenlänge: 1550 nm
• Rx-Wellenlänge: 1310 nm

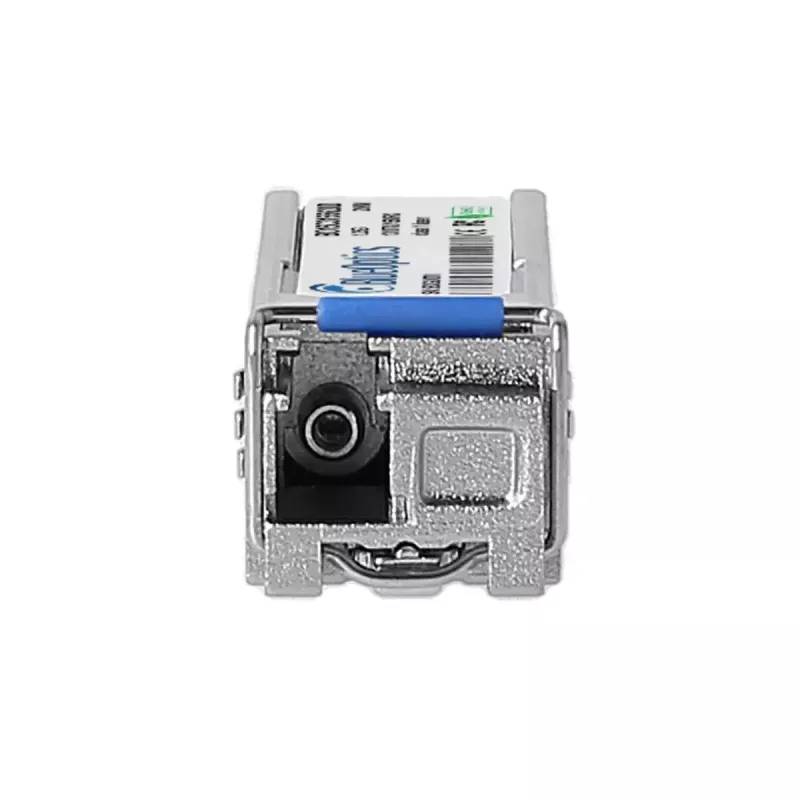

• Steckverbinder: LC Simplex
• Maximale Verbindungsentfernung: 20.000 m (20 km)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg
• Digitale Diagnose: DDM/DOM-Unterstützung (wenn vom Host unterstützt)

Verwendung

Setzen Sie den Transceiver in einen kompatiblen SFP-Steckplatz Ihres Switches, Routers oder Medienkonverters ein, bis er einrastet. Befolgen Sie dabei die Einbauanweisungen des Hostgeräteherstellers. Schließen Sie ein geeignetes Einmoden-LC-Simplex-Patchkabel an das Modul und an den entfernten Transceiver oder das Patchpanel an. Stellen Sie die korrekte Faserpolarität für den bidirektionalen BX-Betrieb sicher (Sende- und Empfangswellenlängen unterscheiden sich) und überprüfen Sie den Verbindungsstatus über das Host-Gerät. Falls verfügbar und vom Host aktiviert, nutzen Sie die DDM/DOM-Schnittstelle zur Überwachung von Betriebsparametern wie optischer Leistung und Temperatur.

Empfehlungen

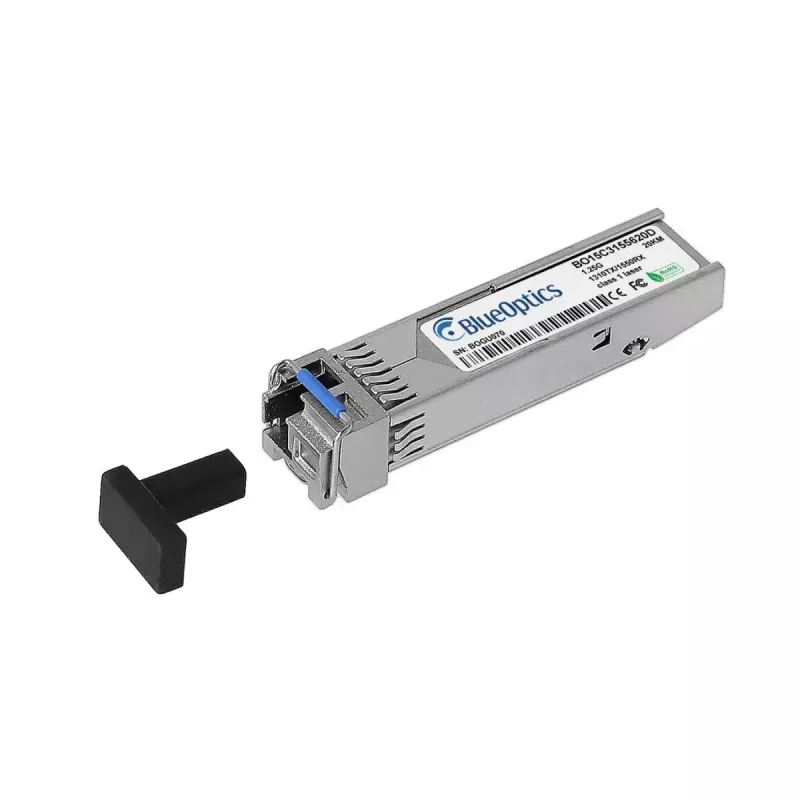

Schützen Sie die optischen Schnittstellen bei Nichtgebrauch mit Staubkappen, vermeiden Sie das Biegen der Einmodenfaser über den minimalen Biegeradius hinaus und stellen Sie sicher, dass das Host-Gerät 1000BASE-BX-U und DDM unterstützt, wenn Sie die Diagnosefunktionen nutzen möchten. Verwenden Sie für optimale Leistung hochwertige Einmoden-Patchkabel und stellen Sie sicher, dass die Steckverbinder vor dem Anschließen sauber sind.
