SFP-Transceiver-Modul BlueOptics SP-03-IR1-CDFN-BO 155 Mbit/s 1310 nm

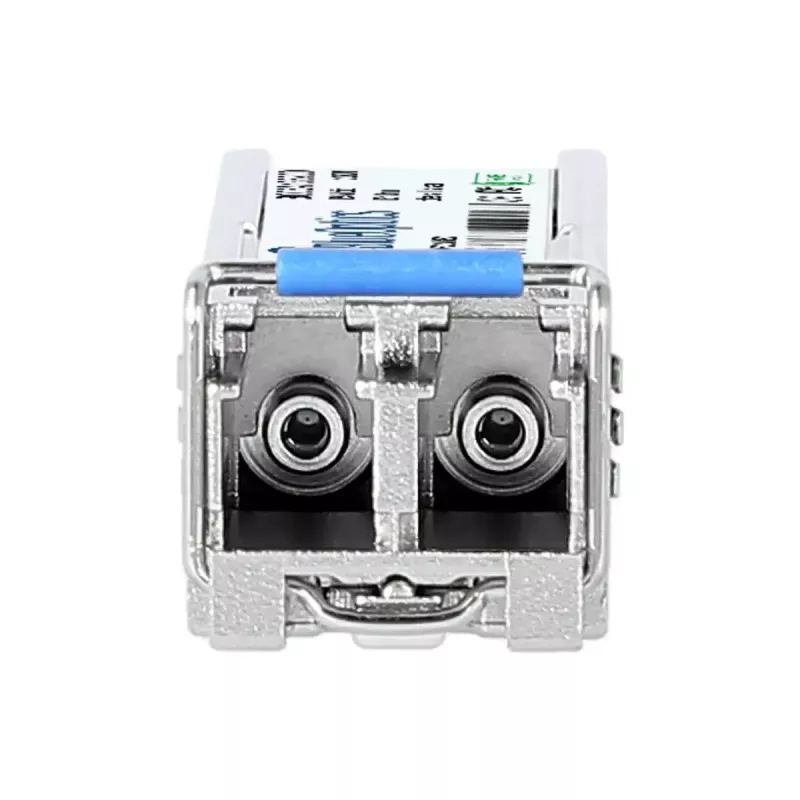

Das BlueOptics SP-03-IR1-CDFN-BO ist ein SFP-Glasfaser-Transceiver-Modul, das für Singlemode-Glasfaserverbindungen entwickelt wurde. Es unterstützt eine maximale Datenübertragungsrate von 155 Mbit/s bei einer Wellenlänge von 1310 nm und verwendet einen LC-Duplex-Stecker für gleichzeitiges Senden und Empfangen über separate Fasern. Das Modul verfügt über ein Metallgehäuse, einen kompakten SFP-Formfaktor mit einer Versorgungsspannung von 3,3 V und eine leichte Konstruktion von ca. 2 g, wodurch es sich für die Integration in Switches, Router und andere Netzwerkhardware eignet, die den MSA-SFP-Standards entsprechen.

Vorteile

Das Modul bietet zuverlässige Singlemode-Übertragung bis zur angegebenen Reichweite für 100BASE-LX-Anwendungen bei gleichzeitig geringem Stromverbrauch durch den 3,3-V-Betrieb. Sein Metallgehäuse trägt zur mechanischen Haltbarkeit und Wärmeableitung bei. Der Transceiver ist so konzipiert, dass er mit den wichtigsten Hardwareplattformen kompatibel ist, die den entsprechenden 100BASE-LX-SFP unterstützen, und verfügt über Unterstützung für digitale Diagnose (DDM/DOM), wenn das Hostsystem diese Funktion bereitstellt, was eine Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Ausgangs- und Eingangsleistung sowie Temperatur ermöglicht.

Geeignet für

• 100BASE-LX-Ethernet-Verbindungen über Singlemode-Faser
• Uplinks zwischen Switches und Switch-zu-Router
• Fibre Channel over Ethernet und ältere SDH/SONET-Anwendungen bis zu 155 Mbit/s
• Netzwerkgeräte, die MSA-konforme SFP-Module mit LC-Duplex-Steckern erfordern

Technische Daten

• Schnittstellentyp: SFP (Small Form-Factor Pluggable)
• Maximale Datenübertragungsrate: 155 Mbit/s
• Wellenlänge: 1310 nm (Singlemode)
• Stecker: LC-Duplex
• Versorgungsspannung: 3,3 V
• GehäVerwendung: Metall
• Gewicht: ca. 2 g

Verwendung

Installieren Sie den Transceiver in einen SFP-Steckplatz eines kompatiblen Switches, Routers oder eines anderen Netzwerkgeräts, während das Hostgerät ausgeschaltet ist, oder gemäß den Hot-Swap-Richtlinien des Herstellers. Schließen Sie LC-Duplex-Singlemode-Patchkabel an das Modul an und achten Sie auf die korrekte Ausrichtung der Sende- und Empfangsfasern. Stellen Sie sicher, dass das Hostgerät den 100BASE-LX-Betrieb unterstützt, und aktivieren oder überprüfen Sie bei Bedarf die digitalen Diagnosefunktionen (DDM/DOM) in der Geräteverwaltungsschnittstelle, um die Betriebsparameter zu überwachen. Befolgen Sie die üblichen Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung (ESD) bei der Handhabung und vermeiden Sie ein Biegen der Fasern über den minimalen Biegeradius hinaus.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Duplex-Patchkabel und testen Sie nach Möglichkeit die Kompatibilität mit der Zielhardwareplattform vor einem umfangreichen Einsatz. Stellen Sie sicher, dass die Host-Ausrüstung DDM/DOM unterstützt, wenn eine Fernüberwachung erforderlich ist, und halten Sie die Steckerendflächen sauber, um die Signalintegrität und Verbindungsverfügbarkeit zu erhalten.
