SFP-Transceiver-Modul BlueOptics SFPGLX10B13-w-BO 1250 Mbit/s

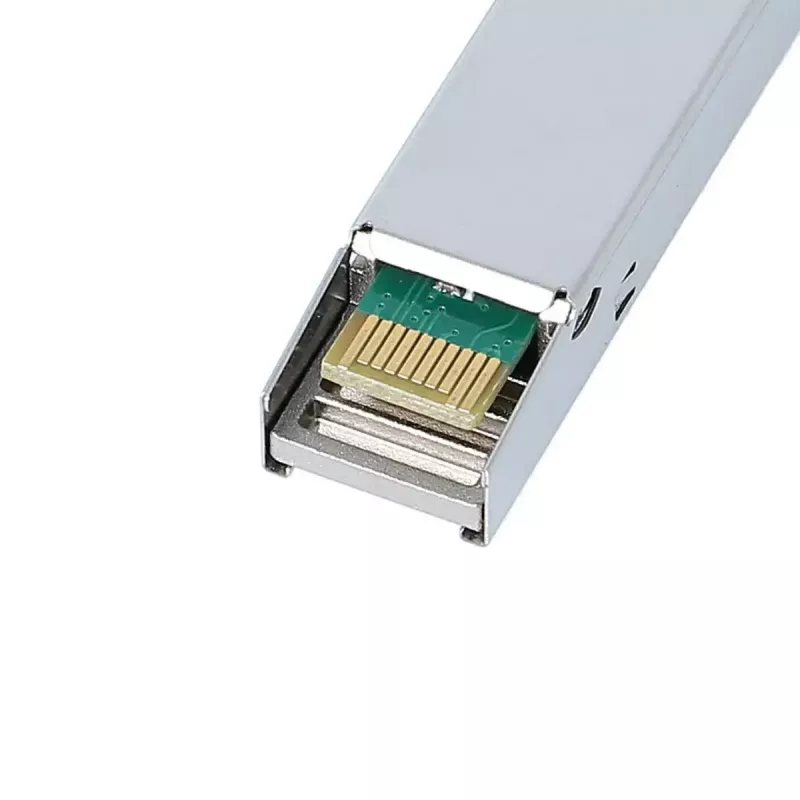

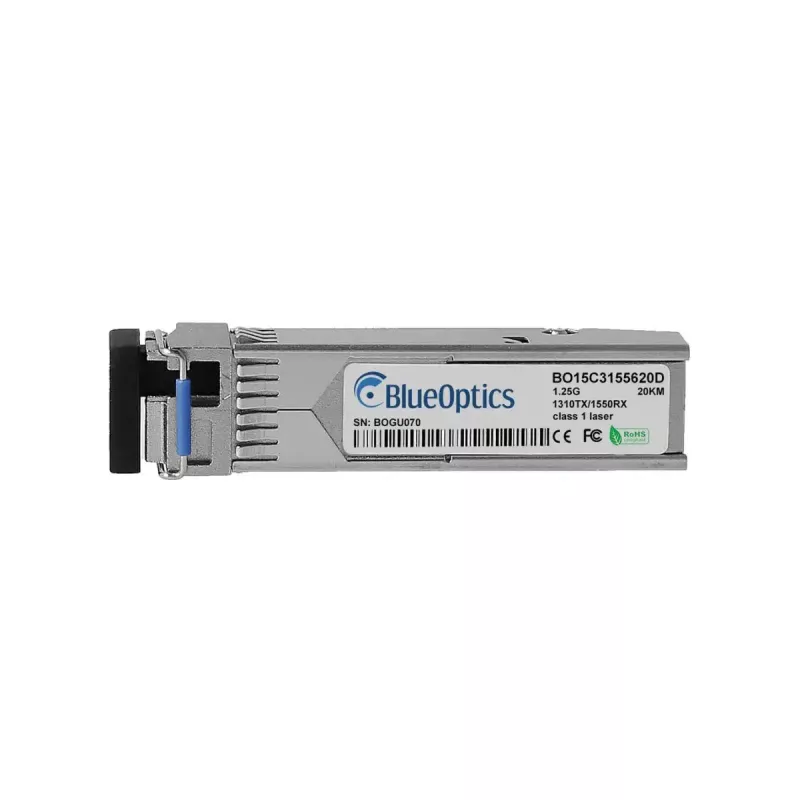

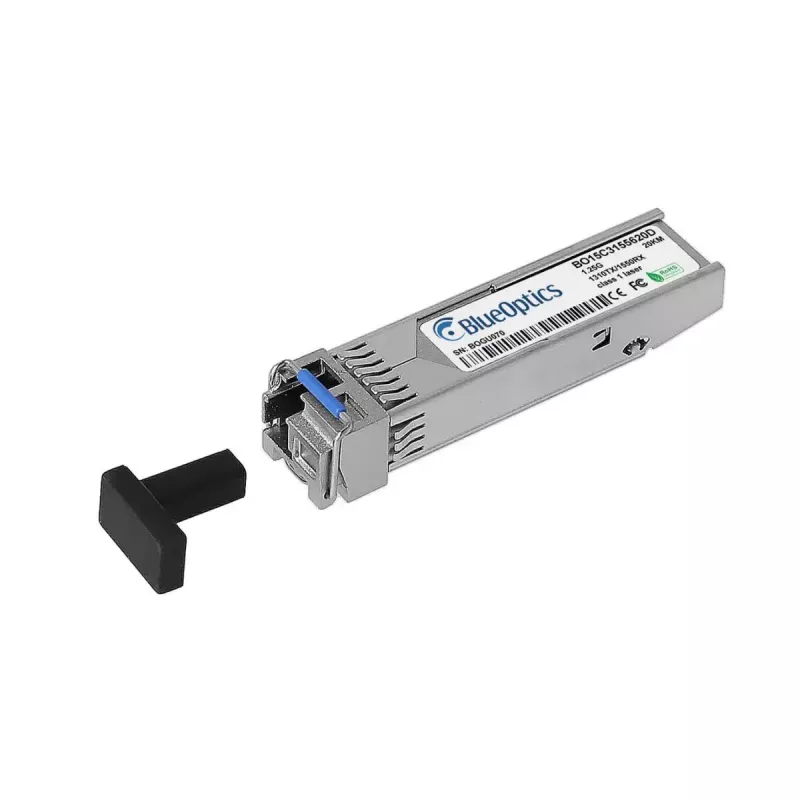

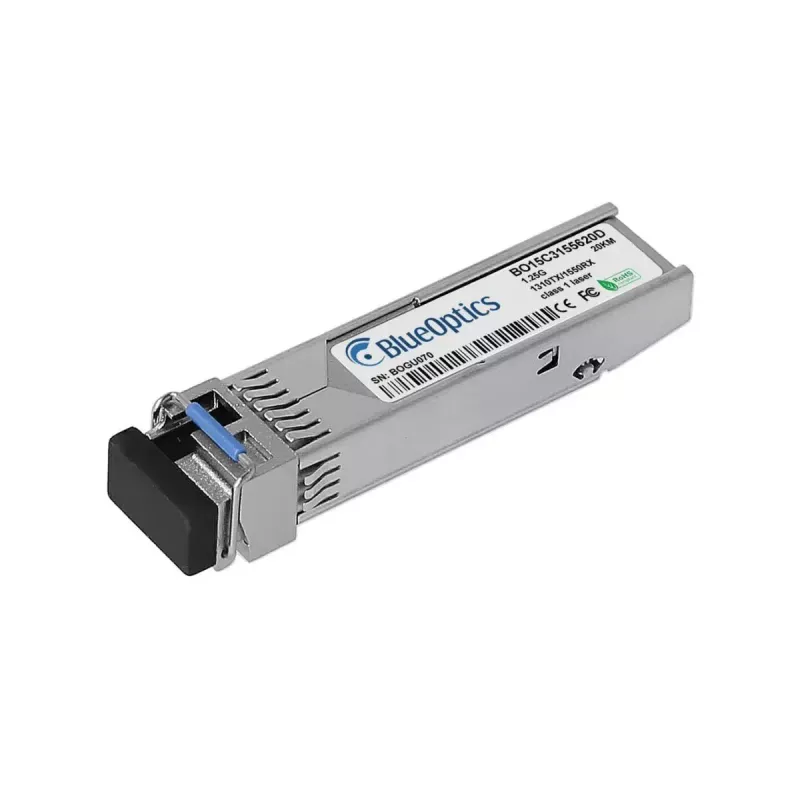

Das BlueOptics SFPGLX10B13-w-BO ist ein faseroptisches SFP-Transceiver-Modul, das für Singlemode-Verbindungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s ausgelegt ist. Untergebracht in einem silbernen SFP-Metallgehäuse und mit einem Gewicht von 20 g, folgt das Modul dem MSA mechanischen Formfaktor und verwendet einen LC-Simplex-Stecker für die optische Verbindung. Es unterstützt den 1000BASE-BX-U-Betrieb mit separaten Sende- und Empfangswellenlängen für die bidirektionale Übertragung über eine einzelne Faser über Entfernungen von bis zu 20 km, wenn es mit einer geeigneten Singlemode-Faser verwendet wird.

Vorteile

Dieser Transceiver bietet einen kompakten SFP-Formfaktor, der die Interoperabilität mit MSA-konformen Geräten gewährleistet und den Platzbedarf in Switches und Routern reduziert. Das Modul ermöglicht die optische Singlemode-Übertragung in beide Richtungen unter Verwendung dedizierter Sende- und Empfangswellenlängen, wodurch Vollduplex-Verbindungen über eine Faser realisiert werden. Es wurde nach Industriestandards entwickelt, unterstützt gängige Protokolle wie Ethernet und Fibre Channel over Ethernet und umfasst die digitale Diagnoseüberwachung, wenn diese von der Host-Hardware unterstützt wird, um den Echtzeitstatus wichtiger Parameter zu erfassen.

Geeignet für

• Auf- oder Nachrüsten von Singlemode-Netzwerkverbindungen in Switches und Routern
• Verbindungen zwischen Telekommunikations- und Rechenzentrumsgeräten über Entfernungen von bis zu 20 km
• Fibre Channel over Ethernet- und SDH/SONET-Verbindungen, die 1,25 Gbit/s-Transceiver erfordern
• Ersatz von MSA-konformen SFP-Modulen in Systemen, die kompatible Optiken akzeptieren

Technische Daten

• Schnittstellentyp: SFP (Small Form-Factor Pluggable)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Optischer Modus: Singlemode-Faser (SMF)

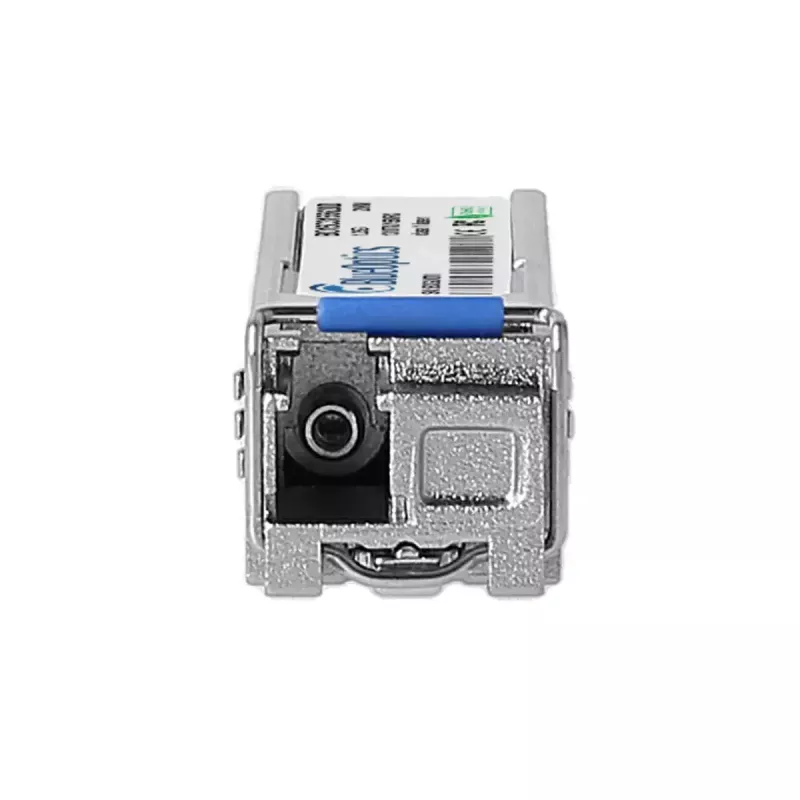

• Anschluss: LC-Simplex
• Übertragungstyp: Bidirektional (getrennte Sende- und Empfangswellenlängen, 1310 nm / 1550 nm)
• Typische Reichweite: Bis zu 20 km (abhängig von Faser und Streckendämpfungsbudget)
• Formfaktor Farbe: Silbernes Metallgehäuse
• Gewicht: 20 g
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM), wenn der Host SFF-8472 unterstützt
• MSA-konformes elektrisches, mechanisches und funktionelles Verhalten

Verwendung

Stecken Sie das BlueOptics SFPGLX10B13-w-BO in einen leeren SFP-Port eines kompatiblen Switches, Routers oder Netzwerkgeräts, während das Host-Gerät gemäß den Richtlinien des Anbieters mit Strom versorgt wird. Schließen Sie ein Singlemode-LC-Patchkabel an das Modul an und verbinden Sie es mit dem entsprechenden Transceiver auf der Gegenseite, wobei Sie auf die richtige Ausrichtung der Sende- und Empfangswellenlängen achten. Überprüfen Sie den Verbindungsstatus und die Geschwindigkeit am Host-Gerät und nutzen Sie, falls verfügbar, die DDM/DOM-Schnittstelle, um Versorgungsspannung, Laser-Vorspannung, Ausgangsleistung, Eingangsleistung und Temperatur zu überwachen. Befolgen Sie die Anweisungen des Geräteherstellers für Hot-Plugging und ESD-Vorsichtsmaßnahmen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und reinigen Sie die Steckerendflächen vor dem Verbinden, um eine optimale Signalübertragung zu gewährleisten. Stellen Sie sicher, dass die Host-Hardware 1000BASE-BX-U unterstützt und, falls Sie eine digitale Diagnose benötigen, dass das Gerät DDM/DOM bereitstellt. Für einen zuverlässigen Langzeitbetrieb vermeiden Sie es, die Faser über ihren minimalen Biegeradius hinaus zu biegen, und halten Sie die Betriebsbedingungen innerhalb der vom Systemanbieter angegebenen Umgebungsgrenzen ein.
