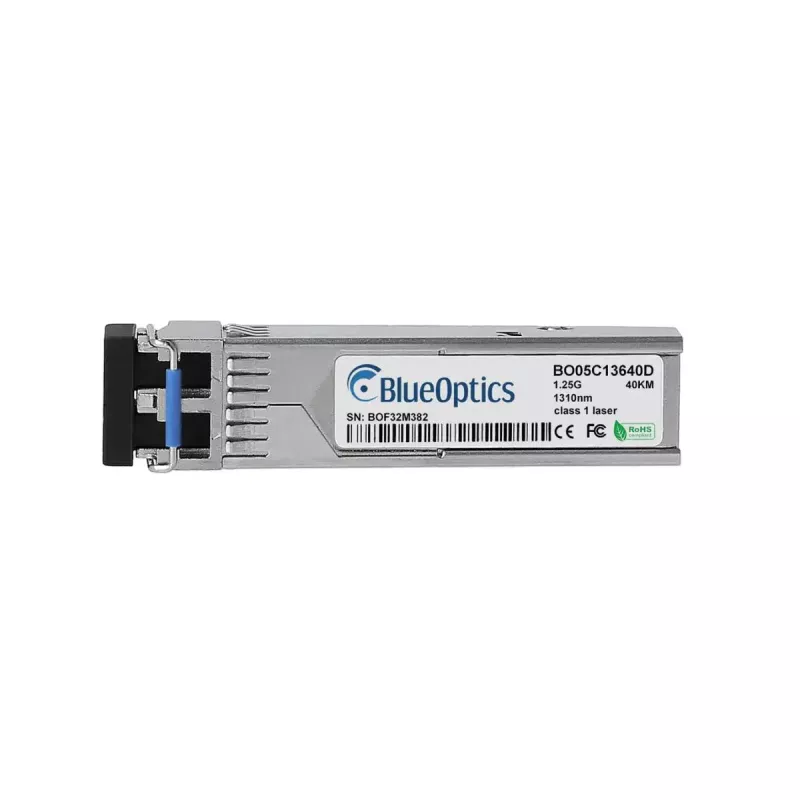

SFP-Transceiver-Modul BlueOptics SFPGLHX30-BO 1250 Mbit/s 1310 nm

Das BlueOptics SFPGLHX30-BO SFP-Transceiver-Modul ist ein Singlemode-Glasfaser-Transceiver, der für eine Datenübertragung von 1250 Mbit/s bei einer Wellenlänge von 1310 nm ausgelegt ist. Das in einem kompakten Metallgehäuse untergebrachte und etwa 2 g schwere SFP-Modul folgt den MSA-konformen SFP-Formfaktor-Konventionen und ist für den Einsatz in SFP-Ports von Switches, Routern und anderen Netzwerkgeräten vorgesehen, die 1000BASE-LH-Transceiver unterstützen. Es verwendet eine LC-Duplex-Schnittstelle und ermöglicht optische Langstreckenverbindungen über Singlemode-Faser.

Vorteile

Das Modul bietet eine standardisierte SFP-Schnittstelle mit einem kleinen Metallgehäuse, das mechanische Stabilität und EMI-Beständigkeit gewährleistet. Es arbeitet bei 1310 nm und unterstützt 1250 Mbit/s, wodurch es sich für Gigabit-Ethernet und ähnliche Protokolle eignet und gleichzeitig eine hohe Reichweite auf Singlemode-Fasern bietet. Der Transceiver wurde gemäß den MSA-Richtlinien der Branche entwickelt, ist mit vielen Hardwareplattformen kompatibel, die 1000BASE-LH-SFP-Module akzeptieren, und unterstützt digitale Diagnosen, sofern das Hostgerät DDM/DOM-Informationen bereitstellt.

Geeignet für

• Langstrecken-Gigabit-Ethernet-Verbindungen über Singlemode-Faser
• Verbindung von Switches, Routern und Speichersystemen mit SFP-Ports
• Fibre Channel over Ethernet und SDH/SONET-Anwendungen bis zu 1,25 Gbit/s
• Optische Uplinks zu Patchpanels oder anderen LC-Duplex-Transceivern

Technische Daten

• Schnittstellentyp: SFP (Small Form-factor Pluggable)
• Datenrate: bis zu 1250 Mbit/s
• Wellenlänge: 1310 nm
• Fasertyp: Singlemode-Faser
• Anschluss: LC duplex
• Betriebsspannung: 3,3 V
• GehäVerwendung: Metall, silberfarben
• Gewicht: ~0,002 kg
• Typische Reichweite: Langstrecke (geeignet für Entfernungen von mehreren zehn Kilometern, abhängig von Faser und Verbindungsbudget)

Verwendung

Stellen Sie sicher, dass das Hostgerät 1000BASE-LH-SFP-Module und, falls erforderlich, DDM/DOM-Funktionen unterstützt. Schalten Sie das Gerät aus oder befolgen Sie die vom Host-Hersteller empfohlenen Hot-Swap-Verfahren, setzen Sie den SFP-Transceiver in einen verfügbaren SFP-Steckplatz ein, bis er einrastet, und schließen Sie LC-Duplex-Singlemode-Patchkabel mit korrekter Polarität an. Überprüfen Sie nach dem Einsetzen den Verbindungsstatus über die Hostgeräte-Schnittstelle und bestätigen Sie die ausgehandelte Geschwindigkeit und die Diagnosedaten, sofern unterstützt. Entfernen Sie die Schutzkappen von den optischen Anschlüssen, bevor Sie die Fasern anschließen, und setzen Sie die Kappen wieder auf, wenn das Modul nicht verwendet wird.

Empfehlungen

Verwenden Sie Singlemode-Fasern und LC-Duplex-Patchkabel, die der Wellenlänge und dem Verbindungsbudget des Moduls entsprechen. Überprüfen Sie die Kompatibilität mit der Firmware des Ziel-Switches/Routers und aktivieren Sie DDM/DOM nur, wenn der Host dies unterstützt. Fassen Sie den Transceiver am Gehäuse an, vermeiden Sie die Berührung der optischen Schnittstellen und lagern Sie ihn mit Schutzkappen, um die optische Leistung zu erhalten.
