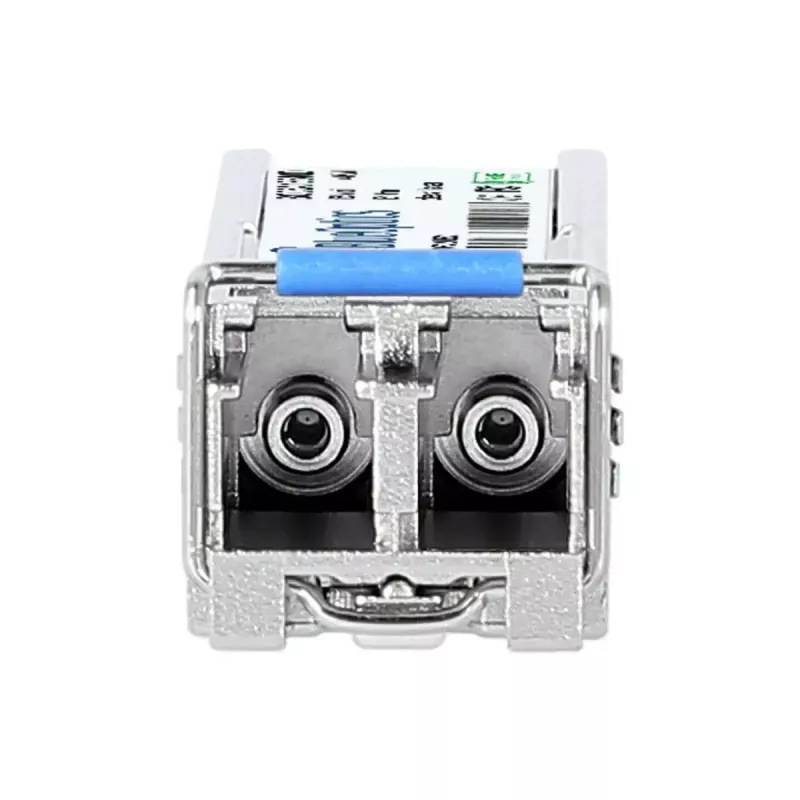

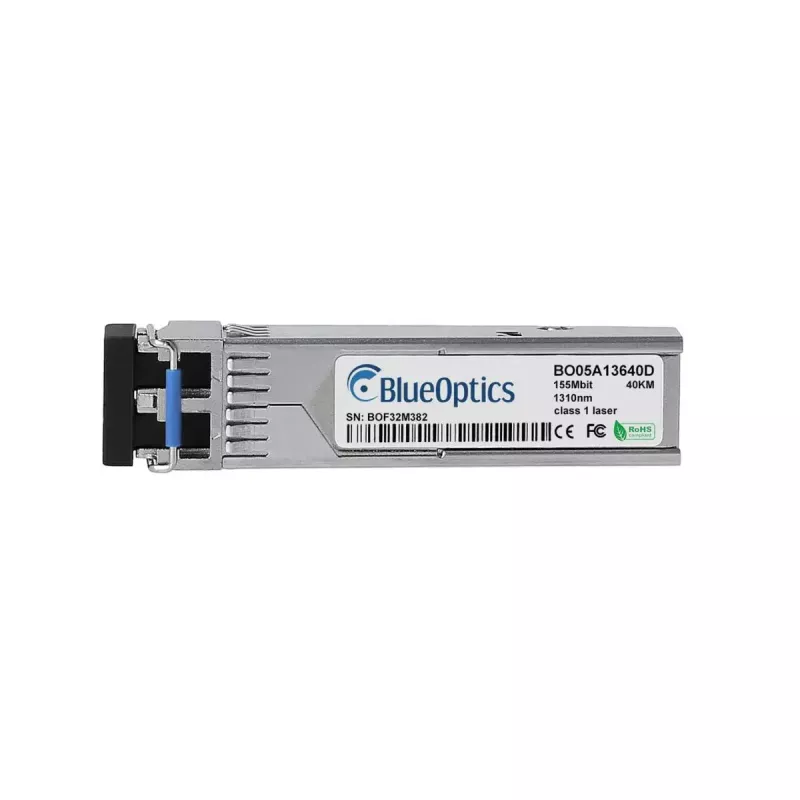

SFP-Transceiver-Modul BlueOptics SFP100SM30-W-BO 155 Mbit/s 1310 nm

Das BlueOptics SFP100SM30-W-BO ist ein Singlemode-Faser-SFP-Transceiver-Modul, das für 100BASE-LH-Anwendungen mit einer maximalen Datenrate von 155 Mbit/s und einer Betriebswellenlänge von 1310 nm entwickelt wurde. Das Modul verwendet eine optische LC-Duplex-Schnittstelle und ein Metallgehäuse und arbeitet mit einer Eingangsspannung von 3,3 V bei einem Gewicht von ca. 3 g. Es unterstützt Übertragungsstrecken von bis zu etwa 40 km über Singlemode-Faser und ist mit Hardware kompatibel, die den MSA-SFP-Formfaktor-Standards entspricht.

Vorteile

Das Modul liefert stabile optische Verbindungen mit geringer Anfälligkeit für elektromagnetische Störungen dank Faserübertragung und einem LC-Duplex-Steckverbinder, der gleichzeitige Sende- und Empfangskanäle unterstützt. Sein Metallgehäuse sorgt für mechanische Robustheit und verbesserte thermische Eigenschaften. Der Transceiver wird nach MSA-Standards gefertigt und ist mit einer Vielzahl von Netzwerk-Switches, Routern und Speichersystemen kompatibel, die SFP-100BASE-LH-Module akzeptieren. Das kompakte, leichte Design vereinfacht Installation und Austausch in dicht bestückten Netzwerkumgebungen.

Geeignet für

• Überbrückung großer Entfernungen in Ethernet-Verbindungen über Singlemode-Faser (bis zu ~40 km)
• Verbindungen zwischen Switches, Routern und optischen Patchpanels
• Fibre Channel over Ethernet oder SDH/SONET-Anwendungen bis zu 155 Mbit/s
• Netzwerkgeräte-Upgrades oder Austausch defekter SFP-Module

Wichtige Spezifikationen

• Schnittstellentyp: SFP (LC duplex)
• Maximale Datenübertragungsrate: 155 Mbit/s
• Wellenlänge: 1310 nm (Senden und Empfangen)
• Medium: Singlemode-Faser
• Betriebsspannung: 3,3 V
• GehäVerwendung: Metall
• Typische Reichweite: bis zu etwa 40 km (abhängig von Faser und Verbindungsbudget)
• Gewicht: ~0,003 kg
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM), sofern die Host-Hardware dies unterstützt

Verwendung

Installieren Sie das BlueOptics SFP100SM30-W-BO, indem Sie das Modul in einen SFP-Steckplatz an kompatiblen Netzwerkgeräten einsetzen, bis es einrastet. Verbinden Sie LC-Duplex-Singlemode-Faser-Patchkabel mit den Sende- und Empfangsports des Moduls und achten Sie auf die korrekte TX/RX-Ausrichtung. Stellen Sie sicher, dass das Host-Gerät für die vorgesehenen Ethernet- oder Protokolleinstellungen konfiguriert ist und der SFP-Steckplatz den 100BASE-LH-Betrieb unterstützt. Wenn der Host DDM/DOM unterstützt, überwachen Sie Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur über die Management-Schnittstelle zur Verbindungsdiagnose.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Fasern mit angemessener Dämpfung und sauberen Steckverbindern für optimale Leistung. Überprüfen Sie die Host-Kompatibilität für DDM/DOM, wenn Ferndiagnose erforderlich ist. Lagern Sie unbenutzte Module in antistatischer Verpackung und beachten Sie die ESD-Vorsichtsmaßnahmen bei Installation und Entfernung.
