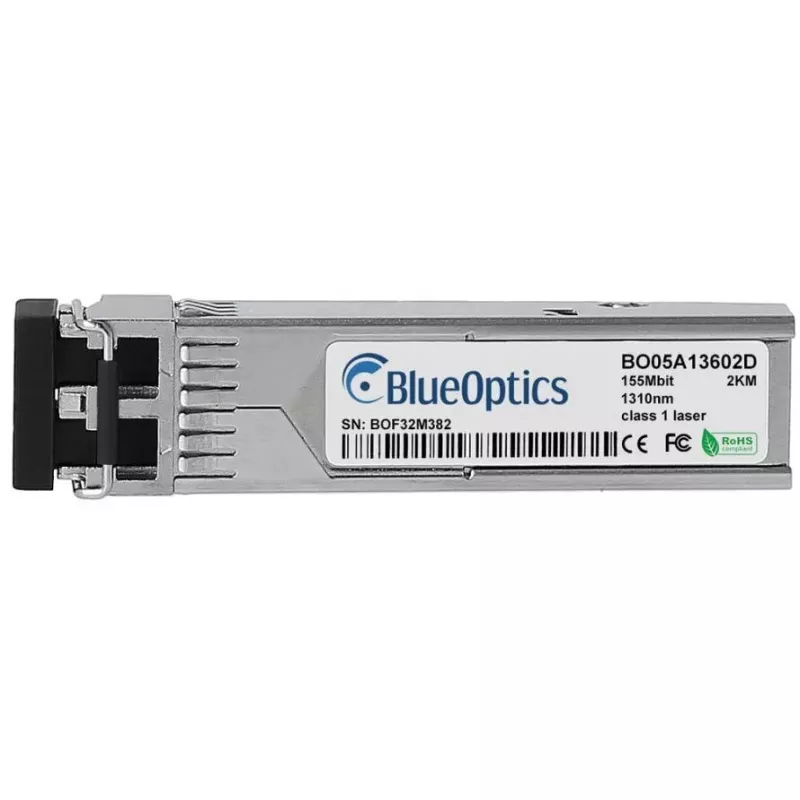

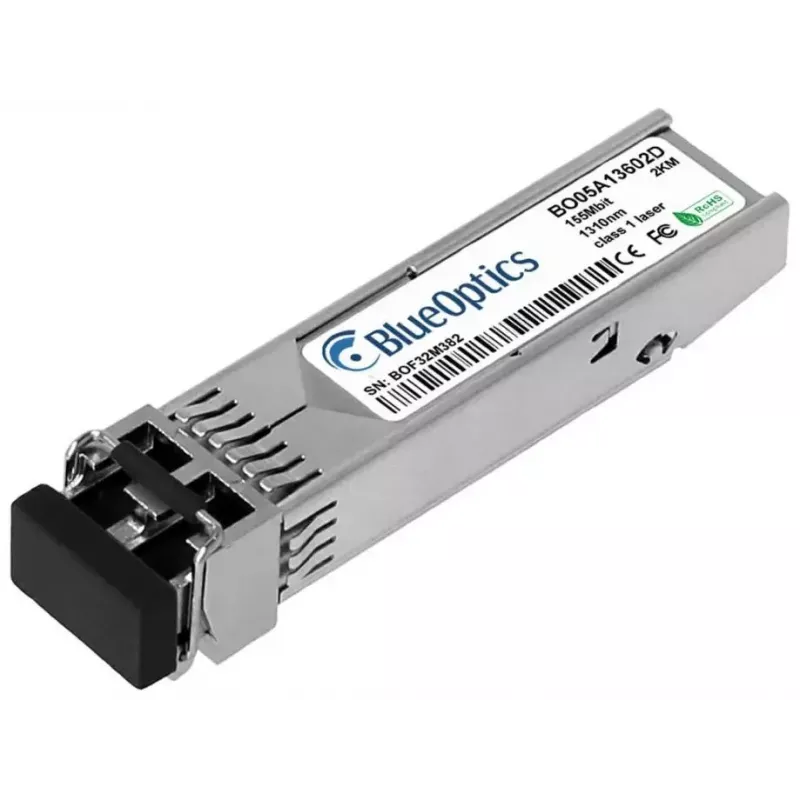

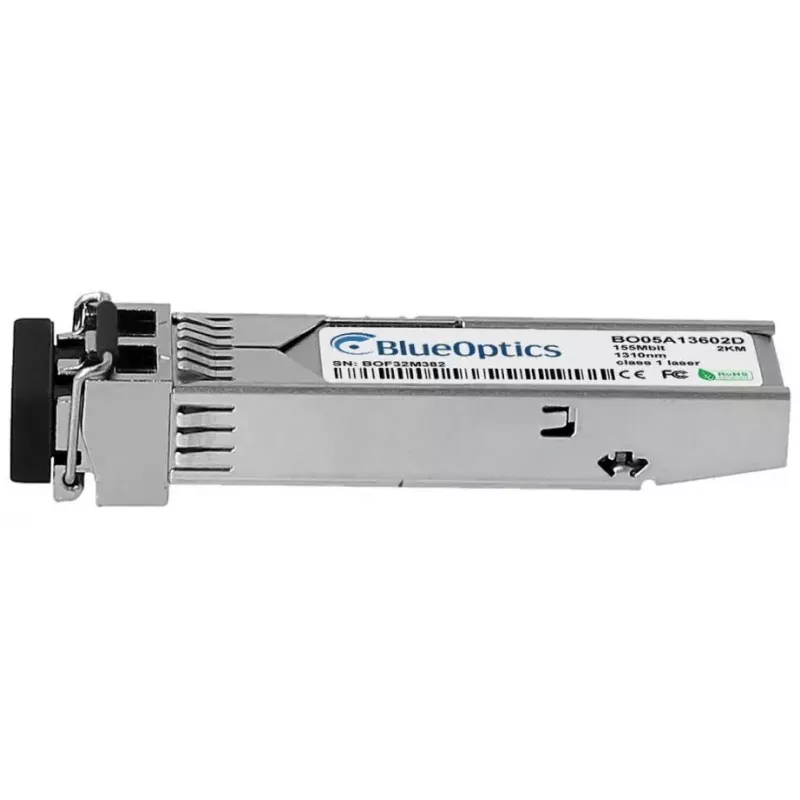

SFP-Transceiver-Modul BlueOptics SFP100MM5D-BO 155 Mbit/s 1310 nm

Das BlueOptics SFP100MM5D-BO ist ein SFP-Glasfaser-Transceiver-Modul, das für 100BASE-FX-Netzwerke mit einer maximalen Datenübertragungsrate von 155 Mbit/s ausgelegt ist. Der Transceiver arbeitet mit einer Wellenlänge von 1310 nm, verwendet einen LC-Duplex-Stecker zum Senden und Empfangen auf getrennten Fasern und ist in einem kompakten Metallgehäuse mit einem Nenngewicht von 3 g untergebracht. Das Modul wird mit einer Eingangsspannung von 3,3 V betrieben und entspricht der MSA/SFP-Formfaktor-Kompatibilität für den Einsatz in SFP-Ports von Switches, Routern und anderen Netzwerkgeräten, die 100BASE-FX optische Module unterstützen.

Vorteile

Das Modul ermöglicht eine zuverlässige Multimode-Faserübertragung bis zur unterstützten Entfernung für den 155-Mbit/s-Betrieb und widersteht dabei den für Glasfaserverbindungen typischen elektromagnetischen Störungen. Sein Metallgehäuse bietet mechanischen Schutz und thermische Stabilität. Der SFP-Formfaktor ermöglicht eine hot-plug-fähige Installation und einen platzsparenden Einsatz in standardmäßigen SFP-Steckplätzen. Die Unterstützung digitaler Diagnose (DDM/DOM) ist verfügbar, wenn das Hostgerät diese Schnittstelle bereitstellt, und ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Bias, Sendeleistung, Empfangsleistung und Temperatur.

Geeignet für

Wichtige Spezifikationen

Verwendung

Schalten Sie die Stromversorgung aus oder befolgen Sie die Hot-Swap-Verfahren Ihrer Netzwerkgeräte gemäß den Empfehlungen des Geräteherstellers. Stecken Sie das BlueOptics SFP100MM5D-BO in einen kompatiblen SFP-Steckplatz, bis das Modul einrastet. Schließen Sie LC-Duplex-Multimode-Patchkabel an und achten Sie auf die korrekte Sende- und Empfangsausrichtung. Überprüfen Sie die Link-Aushandlung und die Link-LEDs am Hostgerät; konfigurieren Sie die Netzwerkeinstellungen an den angeschlossenen Geräten gemäß Ihrem Netzwerkplan. Wenn vom Host unterstützt, aktivieren und lesen Sie die DDM/DOM-Parameter für eine Echtzeitdiagnose über die Verwaltungsschnittstelle.

Empfehlungen

Verwenden Sie hochwertige Multimode-LC-Duplex-Patchkabel und beachten Sie die Best Practices für Biegeradius und Steckersauberkeit, um die Signalintegrität zu erhalten. Stellen Sie sicher, dass das Hostgerät 100BASE-FX-SFP-Module unterstützt und, falls eine Ferndiagnose erforderlich ist, das Gerät DDM/DOM-Daten bereitstellt. Für eine optimale Leistung sollten Sie den Fasertyp und die Patchkomponenten über die gesamte Verbindung hinweg aufeinander abstimmen.
