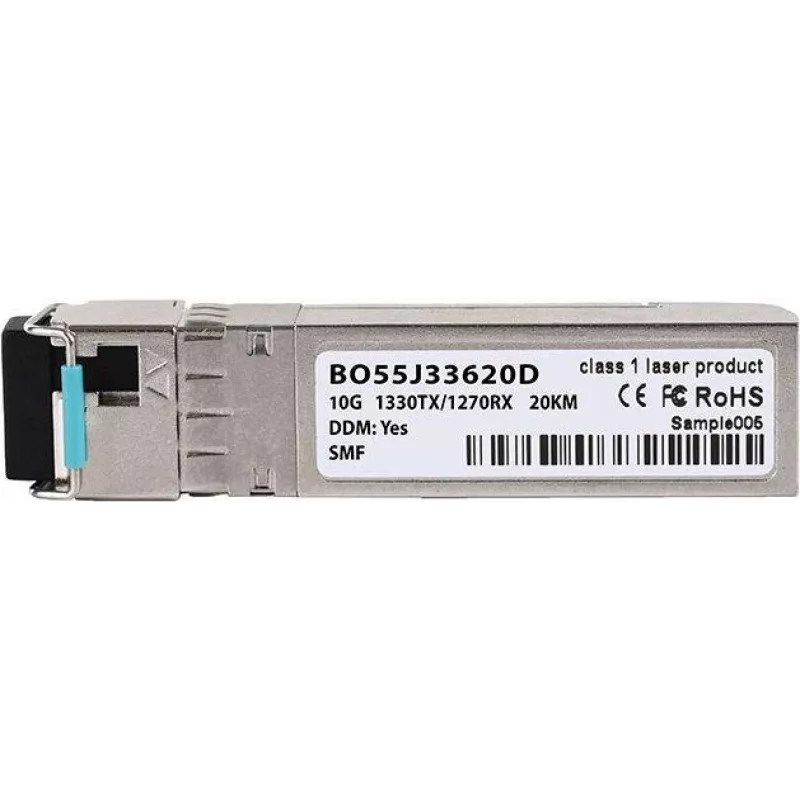

SFP-Transceiver-Modul BlueOptics SFP-P-5ADH-20-BO 10000 Mbit/s SFP+

Das BlueOptics SFP-P-5ADH-20-BO ist ein SFP+-Glasfaser-Transceiver-Modul, das für 10 Gbit/s Ethernet und kompatible optische Hochgeschwindigkeitsanwendungen entwickelt wurde. Es ist in einem Metallgehäuse untergebracht, wiegt nur 3 g, arbeitet mit 3,3 V und unterstützt Singlemode-Faserverbindungen bis zu 20.000 m über einen LC-Simplex-Stecker. Es implementiert 10GBASE-BX-D-Funktionalität mit separaten Sende- und Empfangswellenlängen für bidirektionale Übertragung über eine einzelne Faser und unterstützt Digital Diagnostics Monitoring (DDM/DOM) für den Echtzeit-Verbindungsstatus.

Vorteile

Das Modul bietet eine Datenübertragungsleistung von 10 Gbit/s in Kombination mit einem kompakten Metallgehäuse, das mechanische Robustheit und thermische Stabilität gewährleistet. Die Unterstützung für weitreichende Singlemode-Verbindungen bis zu 20 km ermöglicht ein flexibles Netzwerkdesign für Metro- und Weitverkehrssegmente. Integriertes Digital Diagnostics Monitoring vereinfacht die Ferndiagnose, indem Parameter wie Versorgungsspannung, Laser-Bias-Strom, Sende- und Empfangsleistung sowie Temperatur gemeldet werden.

Geeignet für

Technische Daten

Anwendung

Stecken Sie das SFP+-Modul in einen kompatiblen SFP+-Port an einem Switch, Router oder einem transceiverfähigen Netzwerkgerät ein, während das Gerät ausgeschaltet ist oder gemäß den Hot-Swap-Anweisungen des Herstellers. Verbinden Sie ein Singlemode-LC-Patchkabel zwischen aufeinander abgestimmten BX-D-Transceivern (einer für 1270 nm Senden / 1330 nm Empfangen und das komplementäre Gerät umgekehrt), um eine bidirektionale Einzelfaser-Verbindung herzustellen. Überprüfen Sie die Verbindungsparameter und DDM-Werte über die Verwaltungsschnittstelle des Hostgeräts, um den einwandfreien Betrieb sicherzustellen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und, wenn möglich, Patchpanels oder Transceiver-Paare, die auf BX-D-Wellenlängenanpassung getestet wurden, um die angegebene Reichweite von 20 km zu erreichen. Stellen Sie sicher, dass das Host-Gerät SFP+-Module und DDM/DOM unterstützt, wenn Ferndiagnosen erforderlich sind. Befolgen Sie die Herstellerrichtlinien für den Umgang mit elektrostatischen Entladungen (ESD) und das ordnungsgemäße Einsetzen/Entfernen, um Schäden zu vermeiden.
