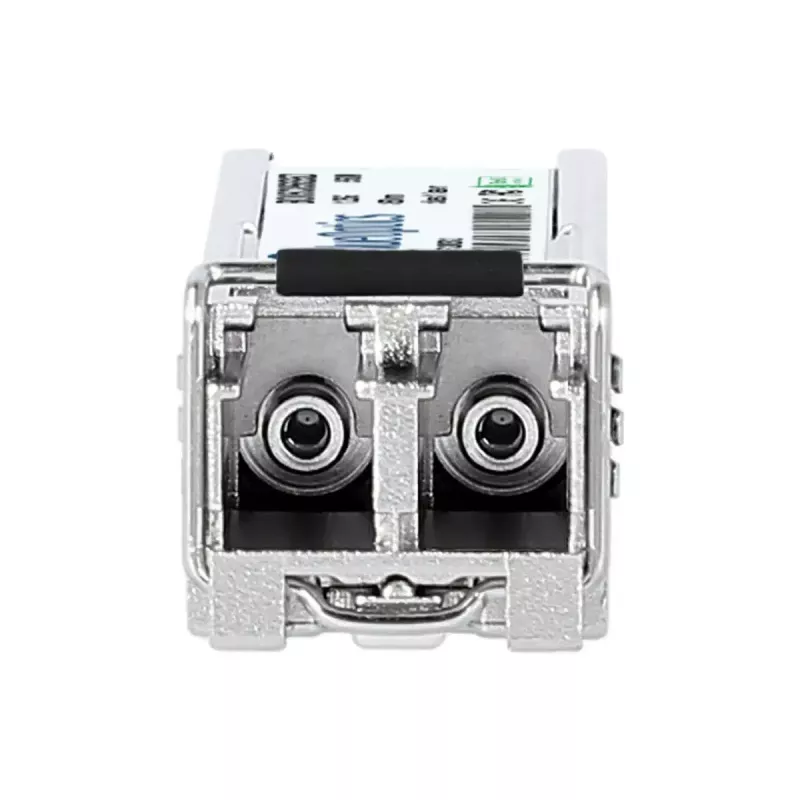

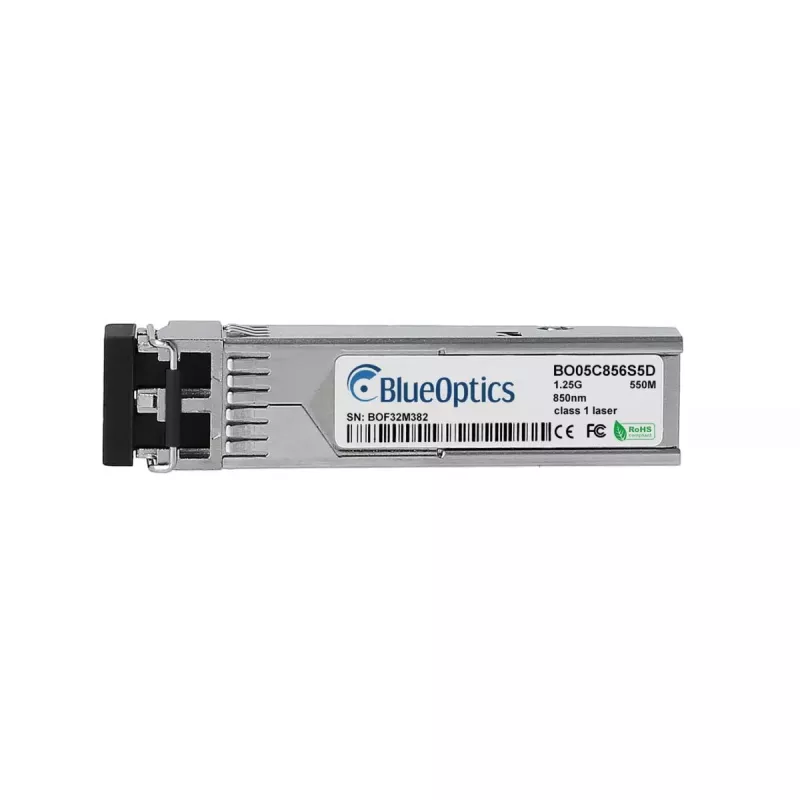

SFP-Transceiver-Modul BlueOptics SFP-GSX-LC-AE-BO Glasfaser 550m

Das BlueOptics SFP-GSX-LC-AE-BO ist ein Single-Port-Glasfaser-SFP-Transceiver-Modul, das für 1000Base-SX-Anwendungen entwickelt wurde. Es verwendet LC-Duplex-Steckverbinder und überträgt und empfängt optische Signale über Multimode-Faser bei 850 nm und bietet zuverlässige Datenübertragung über Entfernungen von bis zu 550 Metern. Das Modul ist mit einem Aluminiumgehäuse gefertigt und wiegt etwa 20 g. Es ist kompatibel mit MSA-konformen SFP-Steckplätzen und für den Einsatz in Netzwerkgeräten vorgesehen, die 1000Base-SX-SFP-Transceiver unterstützen.

Vorteile

Das Modul unterstützt Gigabit-optische Verbindungen mit gleichzeitigen Sende- und Empfangskanälen über die LC-Duplex-Schnittstelle und bietet Immunität gegen elektromagnetische Störungen im Vergleich zu Kupferverbindungen. Sein kompakter SFP-Formfaktor und das Aluminiumgehäuse gewährleisten Kompatibilität mit einer Vielzahl von Switches, Routern und Speichersystemen, während Gewicht und Platzbedarf gering bleiben. Das Design folgt MSA-Standards, um Interoperabilität mit standardmäßigen SFP-Ports und typischen Netzwerkplattformen sicherzustellen.

Geeignet für

• Kurze Gigabit-Ethernet-Verbindungen über Multimode-Faser
• Verbindung von Switches und Routern in Rechenzentren und Verteilerschränken
• Optische Uplinks zwischen Netzwerkgeräten und Patch-Panels
• Fibre Channel over Ethernet oder SDH/SONET-Anwendungen mit bis zu 1,25 Gbit/s

Wichtige technische Daten

• Formfaktor: SFP (Small Form-factor Pluggable)
• Datenrate: bis zu 1,25 Gbit/s (1000Base-SX-kompatibel)
• Wellenlänge: 850 nm (Senden und Empfangen)
• Maximale Übertragungsdistanz: bis zu 550 m über Multimode-Faser
• Steckverbindertyp: LC-Duplex
• Gehäusematerial und -farbe: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Setzen Sie das BlueOptics SFP-GSX-LC-AE-BO in einen freien SFP-Steckplatz eines kompatiblen Netzwerkgeräts ein, während das Hostgerät gemäß den Anweisungen des Herstellers mit Strom versorgt wird. Verbinden Sie ein geeignetes Multimode-LC-Duplex-Patchkabel zwischen diesem Transceiver und dem entfernten Transceiver oder Patch-Panel und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus in der Hostgeräte-Oberfläche und aktivieren Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) in der Hardware, um Echtzeitparameter wie Versorgungsspannung, Laserausgang und Eingangsleistung sowie Temperatur auszulesen, sofern vom System unterstützt.

Empfehlungen

Verwenden Sie Multimode-Faser und LC-Duplex-Patchkabel, die für 850 nm ausgelegt sind, um die angegebene Reichweite von 550 m zu erreichen. Stellen Sie sicher, dass das Hostgerät 1000Base-SX-SFP-Transceiver unterstützt und, falls eine DDM/DOM-Überwachung erforderlich ist, die Plattform diese Diagnosewerte bereitstellt. Fassen Sie das Modul nur an den Kanten an, lassen Sie Staubkappen auf nicht verwendeten Anschlüssen und beachten Sie die ESD-Vorsichtsmaßnahmen bei Installation und Entnahme.
