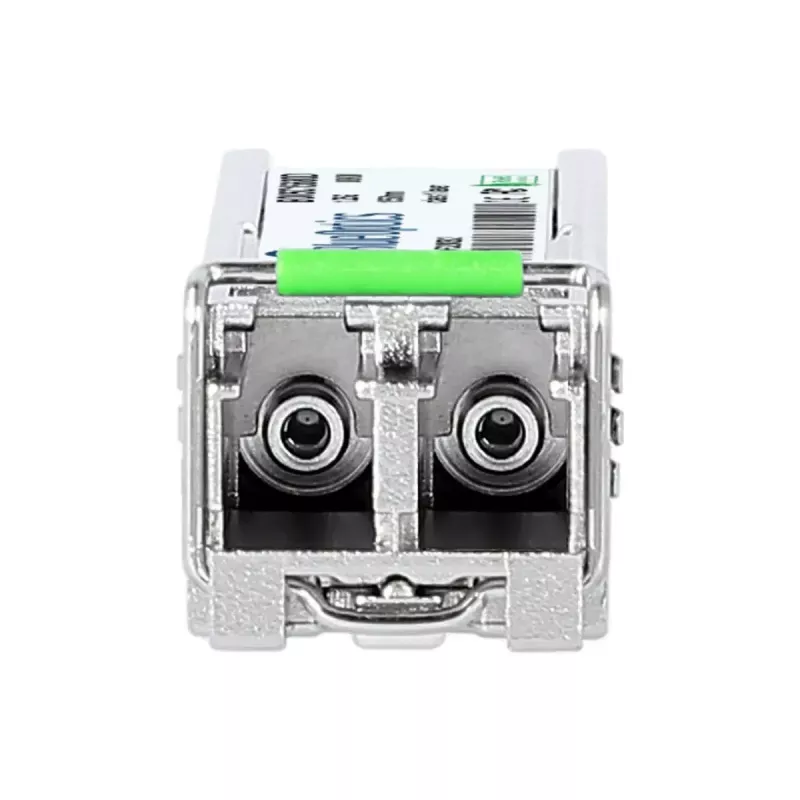

SFP-Transceiver-Modul BlueOptics SFP-GE-LH70-SM1550-D-BO 1250 Mbit/s 1550 nm

Das BlueOptics SFP-GE-LH70-SM1550-D-BO ist ein Singlemode-SFP-Transceiver-Modul, das für Glasfaserverbindungen über große Entfernungen entwickelt wurde. Es unterstützt Datenraten von bis zu 1250 Mbit/s und arbeitet bei einer Wellenlänge von 1550 nm. Das Modul ist in einem Metallgehäuse untergebracht, wird mit 3,3 V betrieben und wiegt etwa 3 g, was eine kompakte und leichte Option für Netzwerkgeräte mit SFP-Formfaktor-Steckplätzen bietet.

Vorteile

Dieser SFP-Transceiver bietet zuverlässige optische Singlemode-Übertragung über große Entfernungen von bis zu 80 km und verwendet eine standardisierte LC-Duplex-Schnittstelle für Sende- und Empfangskanäle. Das Metallgehäuse sorgt für mechanische Haltbarkeit und EMV-Abschirmung, während die geringe Größe und der 3,3-V-Betrieb die Kompatibilität mit einer Vielzahl von Switches, Routern und Medienkonvertern gewährleisten, die SFP-Module unterstützen. Das Design des Moduls folgt gängigen MSA-Formfaktor-Konventionen, um die Integration in vorhandene optische Netzwerkhardware zu vereinfachen.

Geeignet für

• Ethernet-Verbindungen über große Entfernungen von bis zu 80 km über Singlemode-Faser
• Verbindungen zwischen Switches, Routern und Medienkonvertern mit SFP-Unterstützung
• Glasfaser-Uplinks in Campus-, Metro- oder Zweigstellennetzen
• Anwendungen, die eine Wellenlänge von 1550 nm und einen Durchsatz der Klasse 1,25 Gbit/s erfordern

Technische Daten

• Maximale Datenübertragungsrate: 1250 Mbit/s
• Betriebswellenlänge: 1550 nm
• Maximale Übertragungsentfernung: 80.000 m (80 km) über Singlemode-Faser
• Anschlusstyp: LC Duplex (SFP-Formfaktor)
• Betriebsspannung: 3,3 V
• Gewicht: ca. 0,003 kg
• GehäVerwendung: Metall, silberfarben

Verwendung

Installieren Sie das BlueOptics SFP-Modul in einem SFP-Steckplatz eines kompatiblen Switches, Routers oder Medienkonverters, während das Hostgerät ausgeschaltet ist oder unter Beachtung der Hot-Swap-Richtlinien des Anbieters. Schließen Sie LC-Duplex-Singlemode-Glasfaser-Patchkabel mit korrekter Polarität an die Sende- und Empfangsports an. Konfigurieren Sie die Host-Schnittstelle gemäß der Dokumentation des Netzwerkgeräts, damit die Verbindung mit dem erforderlichen Protokoll und der erforderlichen Geschwindigkeit betrieben wird. Überprüfen Sie den Verbindungsstatus und die Diagnose über das Hostsystem, sobald das Modul eingesetzt und die Fasern angeschlossen sind.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Patchkabel und reinigen Sie die Stecker, um die angegebene Reichweite von 80 km zu erreichen. Stellen Sie sicher, dass die Zielhardware SFP-Module von Drittanbietern unterstützt, und aktivieren Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) im Hostgerät, um Echtzeitparameter wie Versorgungsspannung, Laser-Bias-Strom, optische Ausgangs-/Empfangsleistung und Modultemperatur zu überwachen.
