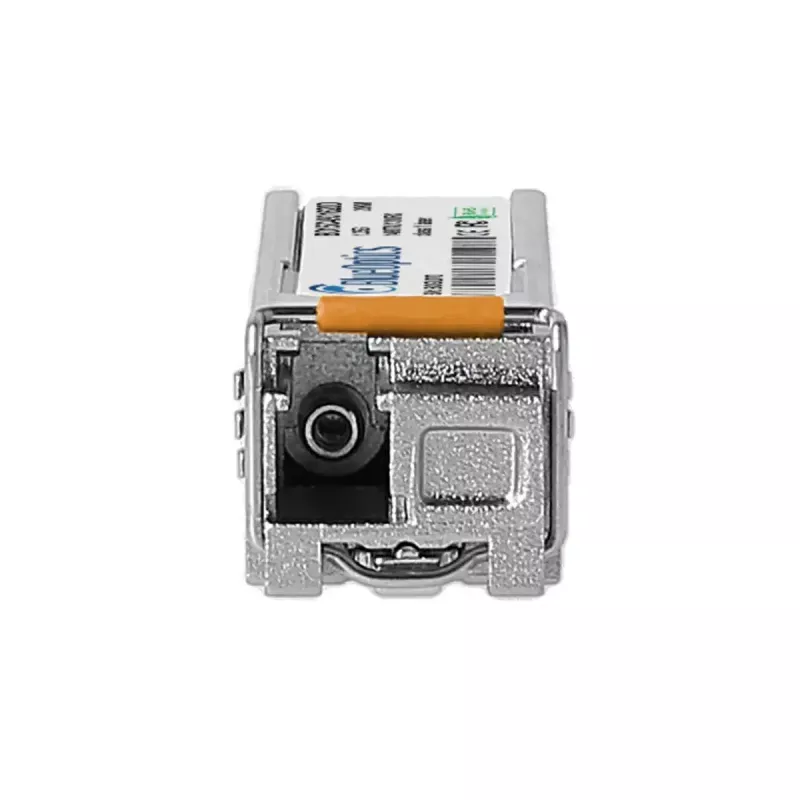

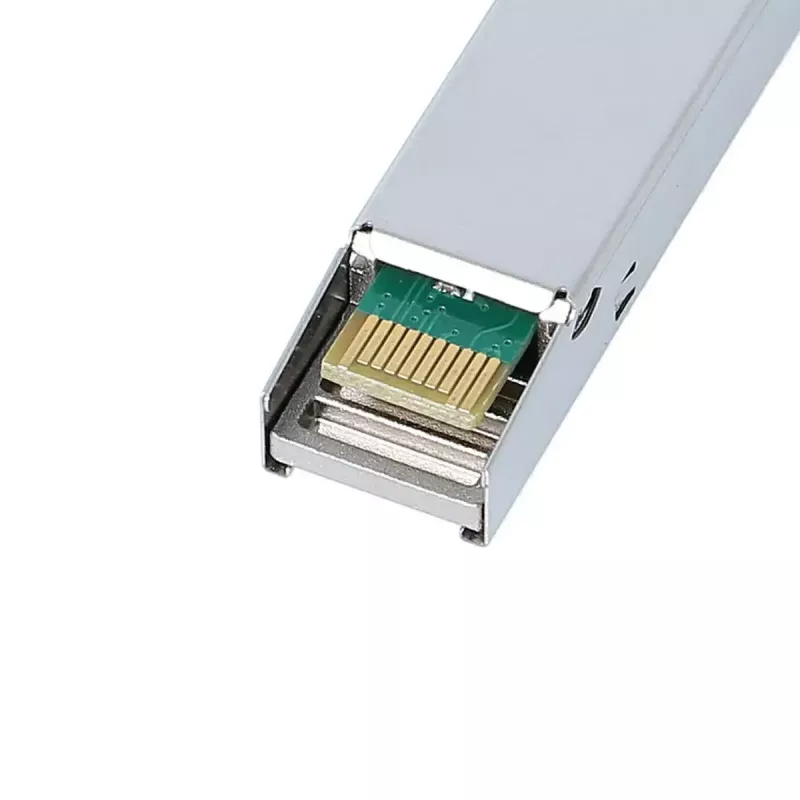

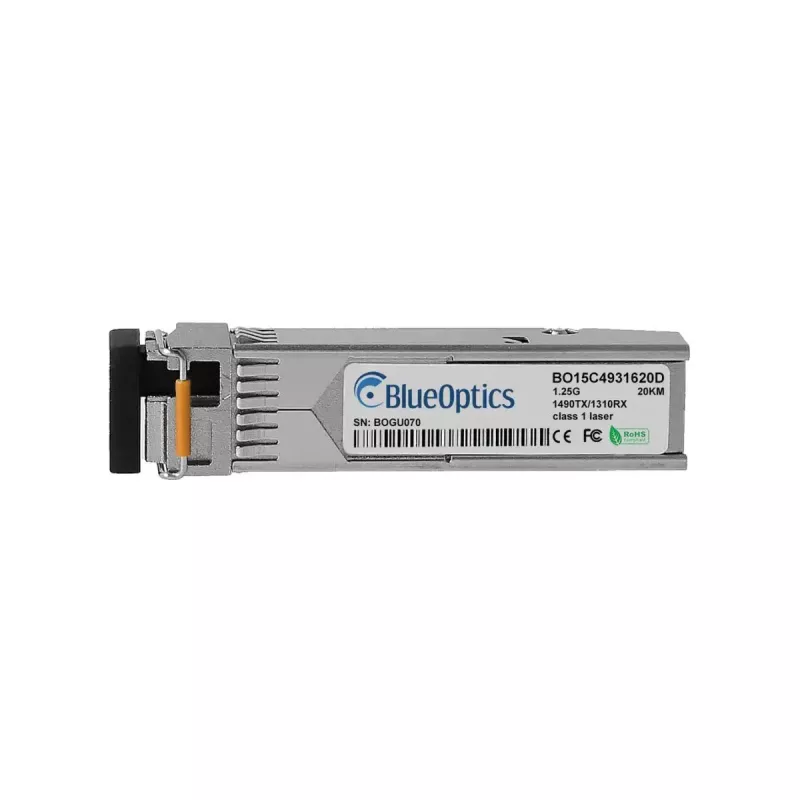

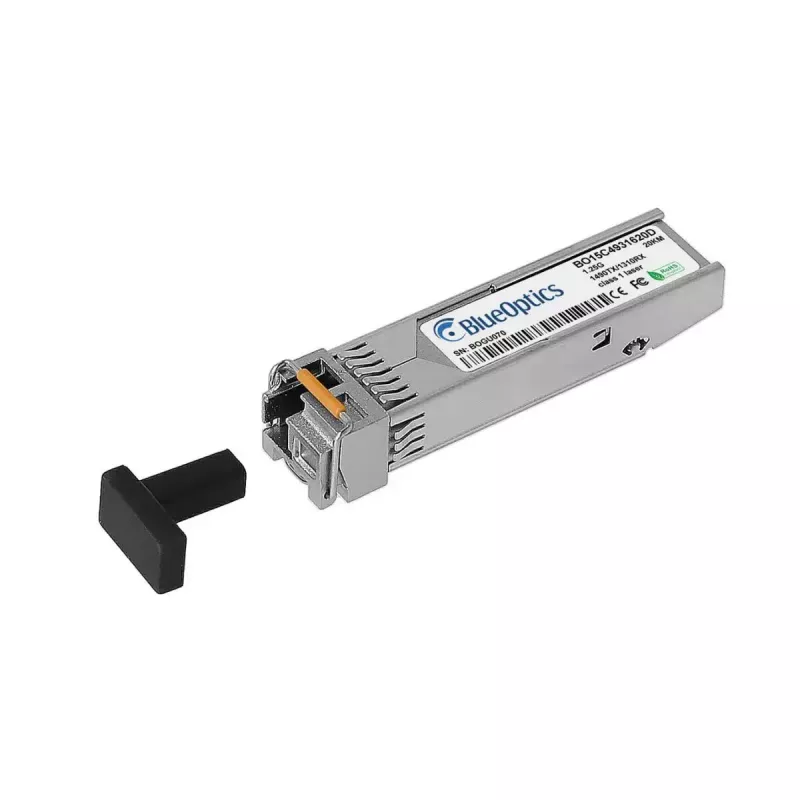

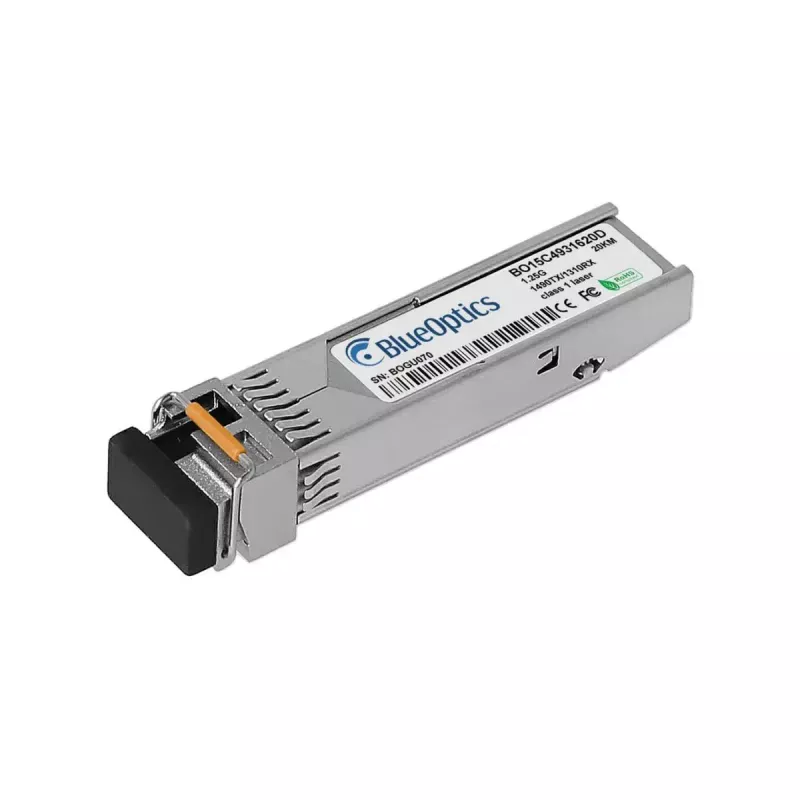

SFP-Transceiver-Modul BlueOptics SFP-GD-BX43-BO 1250 Mbit/s

Das BlueOptics SFP-GD-BX43-BO ist ein Singlemode-Faser-SFP-Transceiver-Modul, das für 1000BASE-BX-D-Anwendungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s entwickelt wurde. Untergebracht in einem Metallgehäuse und mit einem Gewicht von etwa 3 g, arbeitet das Modul mit einer Eingangsspannung von 3,3 V und bietet eine optische Duplex-Verbindung über einen LC-Simplex-Stecker. Der Transceiver verwendet getrennte Sende- und Empfangswellenlängen (Senden 1310 nm, Empfangen 1490 nm) und unterstützt die bidirektionale Übertragung über eine einzelne Faser über Entfernungen von bis zu ca. 20 km bei Verwendung mit geeigneten Singlemode-Fasern.

Vorteile

Das Modul folgt den MSA-Standards und ist mit MRV-Plattformen kompatibel, die den ursprünglichen SFP-GD-BX43-Formfaktor und das Protokoll unterstützen, und ermöglicht so einen einfachen Austausch oder eine Erweiterung bestehender Geräte. Ausgestattet mit hochwertigen optischen Lasern und IC-Komponenten, bietet es eine stabile optische Leistung, eine lange Betriebsdauer und ein geringes Gewicht. Die integrierte Unterstützung für Digital Diagnostics Monitoring (DDM/DOM) liefert Echtzeit-Telemetriedaten für Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, um Wartung und Fehlerbehebung zu erleichtern. Das Metallgehäuse trägt zur mechanischen Haltbarkeit und elektromagnetischen Beständigkeit bei.

Geeignet für

• 1000BASE-BX-D-Ethernet-Verbindungen über Singlemode-Faser
• Faserverbindungen zwischen MRV-kompatiblen Switches und Routern
• Langstrecken-Uplinks und Standortverbindungen bis zu ~20 km
• Storage Area Networks und Fibre Channel over Ethernet Anwendungen bis zu 1,25 Gbit/s

Wichtige Spezifikationen

• Schnittstelle: SFP (LC-Simplex-Stecker)
• Datenrate: bis zu 1250 Mbit/s (1,25 Gbit/s)
• Optische Wellenlängen: TX 1310 nm / RX 1490 nm für bidirektionalen Betrieb über eine einzelne Faser
• Übertragungsmedium: Singlemode-Faser (bidirektional über eine einzelne Faser)
• Typische Reichweite: bis zu ca. 20 km (abhängig von Faser und Verbindungsbudget)
• Stromversorgung: 3,3 V Eingang
• Gerätematerial und Farbe: Metallgehäuse, Silber
• Gewicht: ca. 3 g
• Digitale Diagnose: DDM/DOM gemäß SFF-8472 (Versorgungsspannung, Bias-Strom, Sendeleistung, Empfangsleistung, Temperatur)

Verwendung

Stecken Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz eines Switches, Routers oder einer anderen MRV-kompatiblen Hardware, während das Gerät ausgeschaltet ist, oder befolgen Sie das Hot-Swap-Verfahren des Host-Anbieters. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel zwischen diesem Transceiver und dem entfernten Transceiver; stellen Sie sicher, dass das entfernte Ende für die komplementären Wellenlängen konfiguriert ist. Überprüfen Sie den Verbindungsstatus und nutzen Sie die Konsole oder die Managementschnittstelle des Host-Geräts, um die DDM-Werte zu überprüfen, sofern unterstützt. Stellen Sie sicher, dass die Firmware des Host-Geräts BlueOptics-Module von Drittanbietern akzeptiert, falls Herstellersperren vorhanden sind.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Simplex-Patchkabel, um die angegebene Reichweite und Signalqualität zu erreichen. Stellen Sie sicher, dass das Netzwerkgerät 1000BASE-BX-D und DDM/DOM unterstützt, wenn Sie Diagnose-Telemetrie benötigen. Schalten Sie beim Austausch bestehender Module die Geräte aus oder befolgen Sie die Hot-Swap-Anleitung des Herstellers und überprüfen Sie die Kompatibilität in einer Testumgebung vor einem breiten Einsatz.
